圆形链式吊装吊具承载托盘结构设计

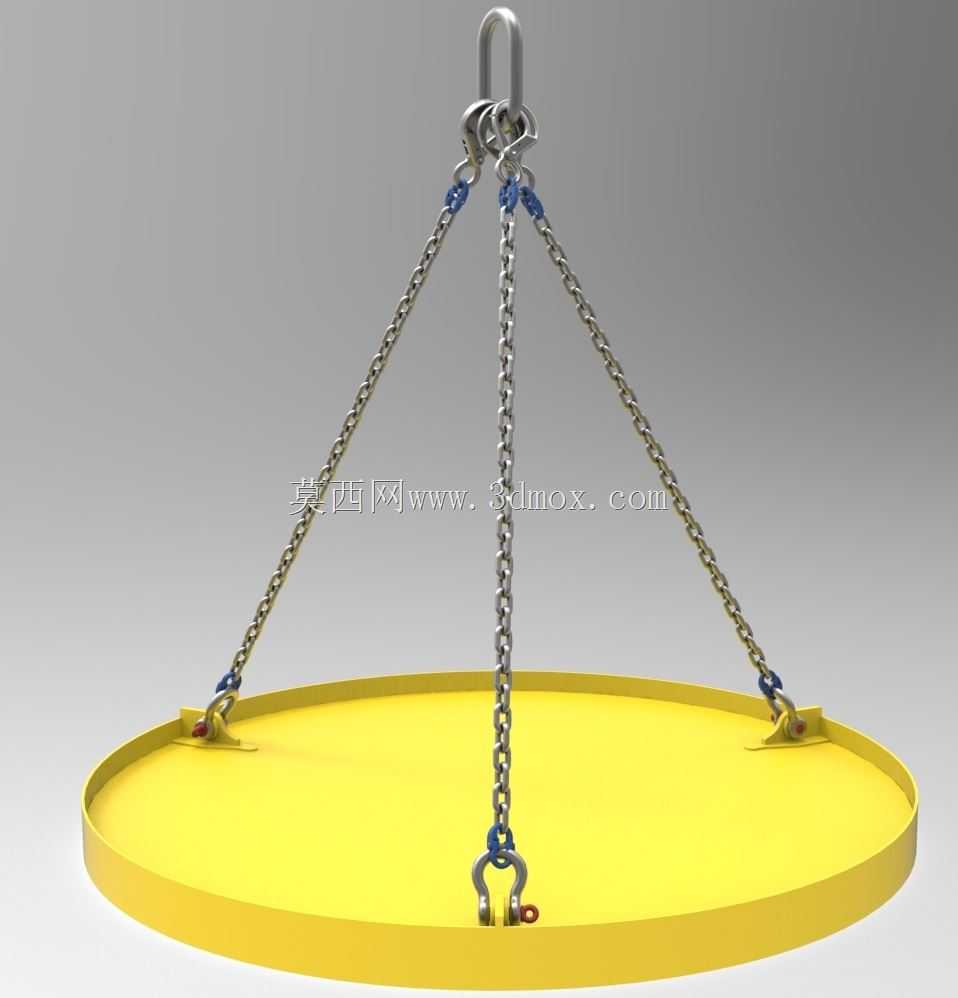

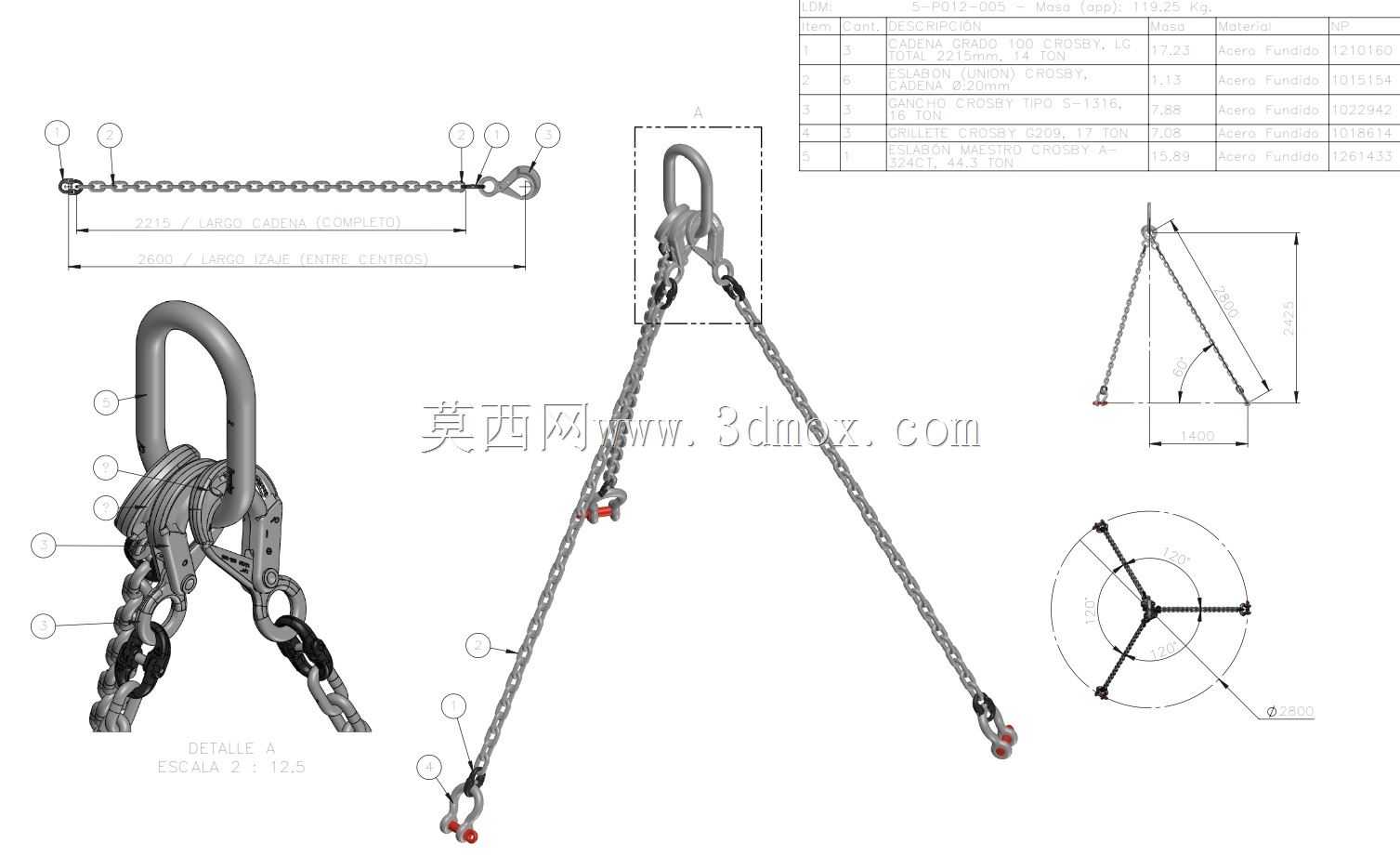

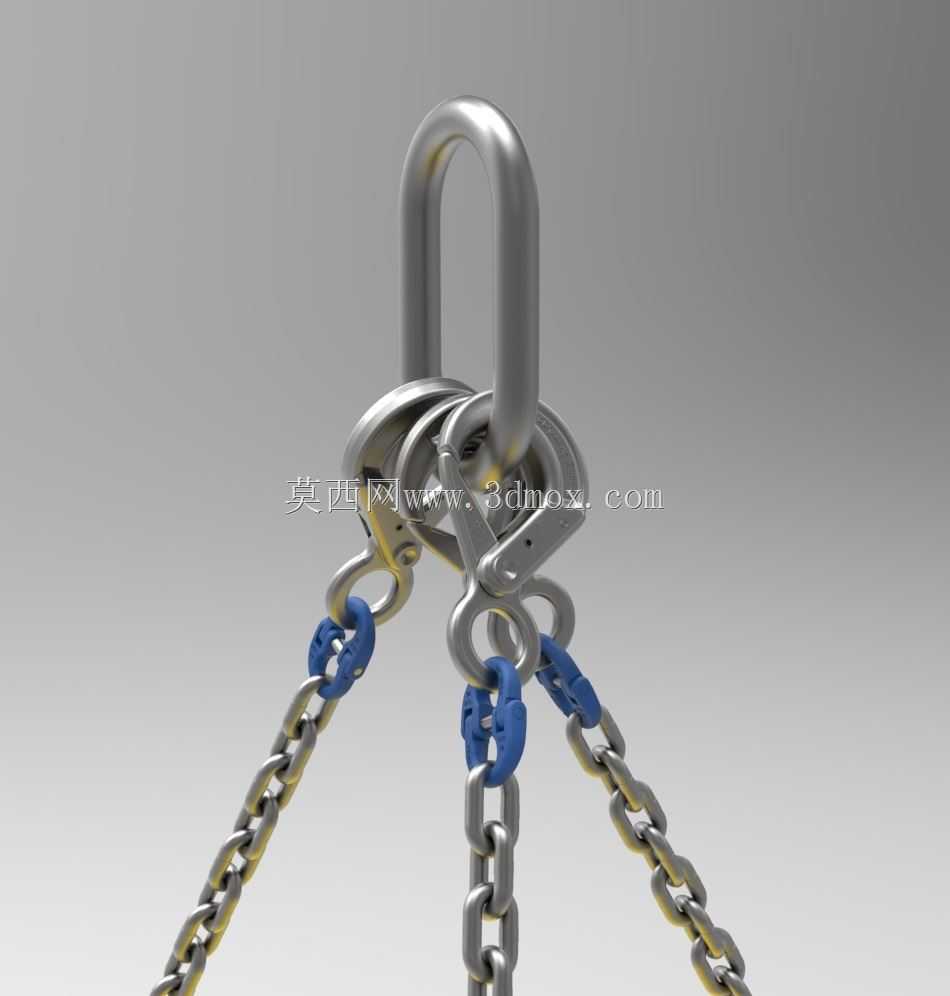

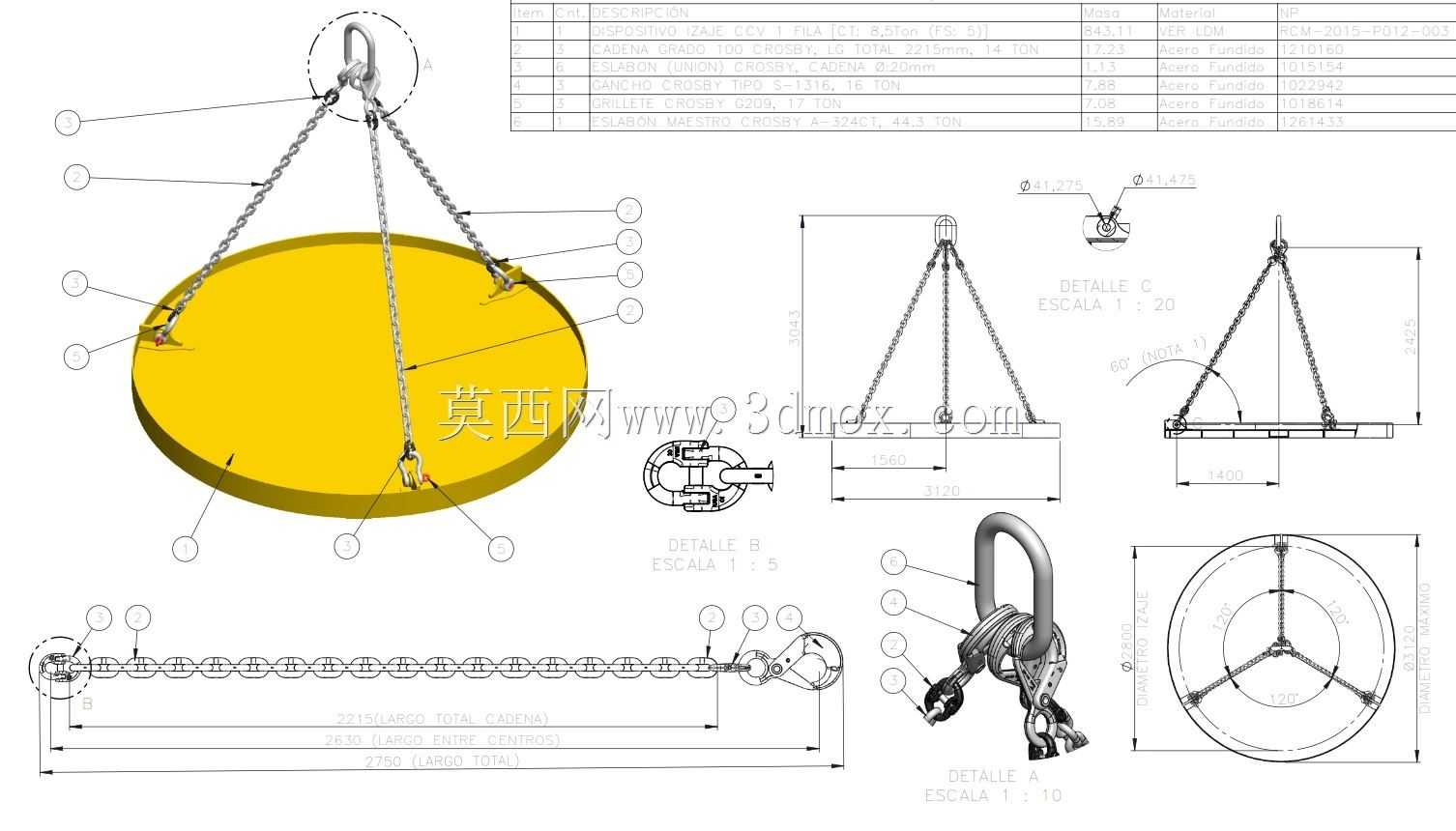

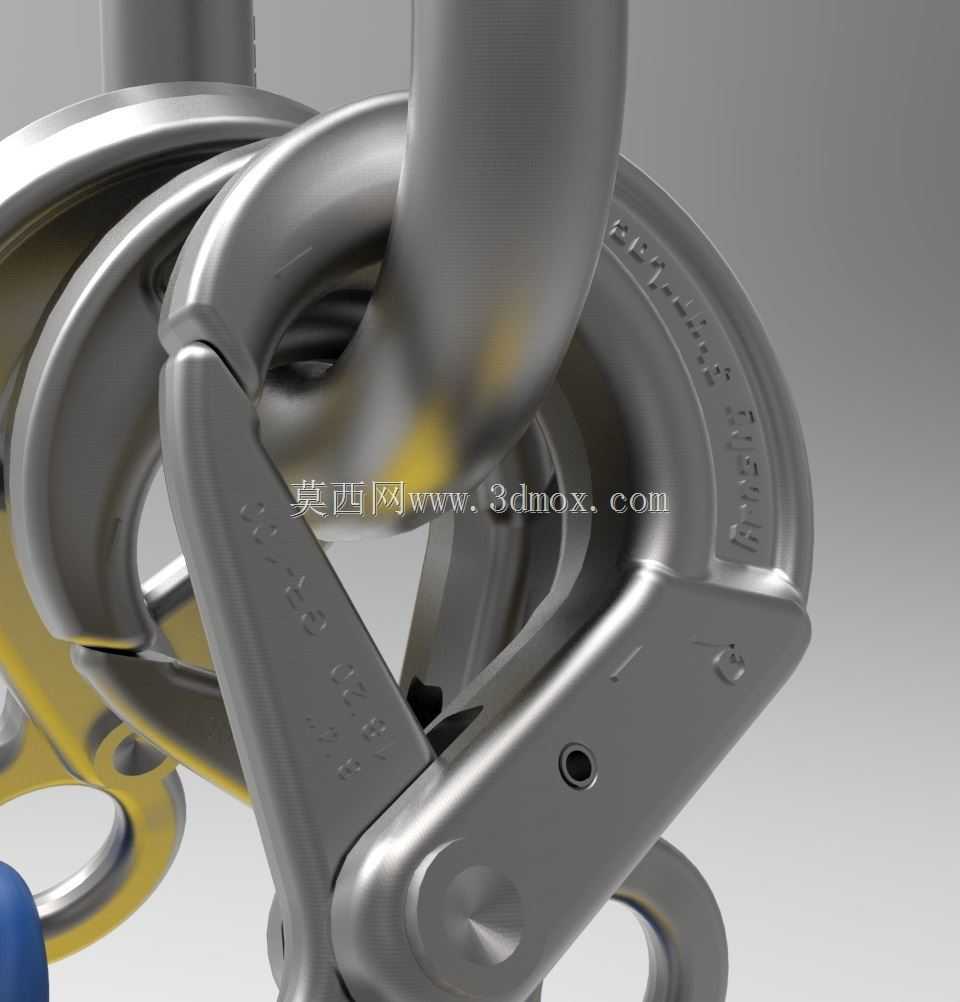

　　在车间重型物料周转、港口散货分装、厂区设备移位这类常规吊装作业场景里，这类圆形链式吊装承载托盘的使用频率一直很高，区别于常规矩形焊接托盘，圆形结构在受力均匀性上有天然优势，不会出现边角应力集中导致的盘体变形问题。从实际作业需求出发，设计时首先要匹配常规车间天车、汽车吊的单钩起吊工况，顶部采用统一的吊环连接结构，可直接适配吊钩的防脱卡舌，不需要额外加装转接件，减少吊装作业的准备环节。三根链条索具呈120度均匀分布在盘体边缘的吊点位置，每根链条的长度公差控制在±2mm范围内，避免起吊时出现盘体倾斜、物料侧滑的风险，链条与盘体吊点之间采用卸扣连接，日常维护时可单独更换磨损的链节，不需要整体报废索具部分。

　　盘体边缘做了一圈高度50mm的翻边结构，这个设计不是为了增加结构强度，主要是防止放置在盘面上的圆形工件、桶装物料、散料集装袋在起吊晃动时从边缘滑落，翻边的圆角做了R10的钝化处理，避免尖锐边角划伤吊装工人的防护手套或者物料外包装。盘体中心额外设置了一个垂直吊点，这个结构是为了适配特殊的双钩起吊工况，当吊运超长管材或者重心偏移的异形工件时，可以通过中心吊点调整索具受力分配，也可以在盘体翻转作业时作为辅助吊点使用，不需要额外焊接临时吊耳。从安装边界来看，这类托盘的盘面直径常规做到1200mm到2000mm区间，可适配大部分标准集装箱的内部宽度，也能直接放在厂区标准液压托盘车的叉臂上，实现吊装落地后直接用叉车转运，不需要二次倒运物料。

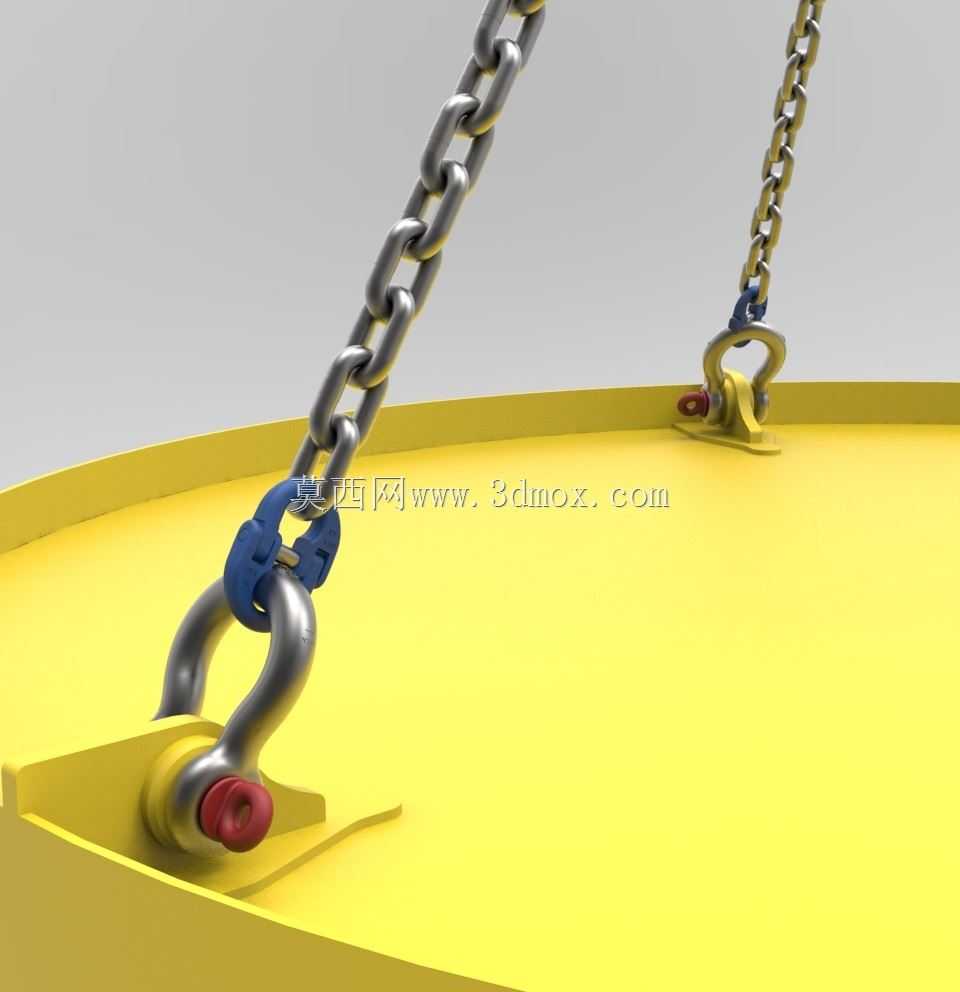

　　盘面采用8mm厚的Q235钢板整体冲压成型，相比焊接拼接的盘面，冲压盘的平面度更好，放置薄壳类工件时不会出现局部悬空变形的问题，盘底在三个边缘吊点对应的位置焊接了加强筋，筋板高度100mm，厚度6mm，把吊点的受力直接传导到整个盘体底面，避免长期重载下吊点位置出现盘面撕裂。链条选用80级起重链条，单根链条的额定载荷匹配整体托盘的额定起重量，卸扣的额定载荷比链条高一个等级，避免连接部件成为整个吊具的载荷短板。实际使用中，这类托盘可以承载集装袋装的工业原料、机加工完成的法兰盘类工件、厂区周转的工装模具，甚至在设备检修时可以临时放置拆卸下来的重型零部件，盘面没有多余的凸起结构，清理散落的铁屑、焊渣时非常方便，

　　用压缩空气吹扫或者磁吸清扫器都能快速清理干净。设计时特意没有在盘面做镂空网格结构，就是为了适配小尺寸零件的吊运需求，避免小零件从网格缝隙掉落，同时整面的钢板结构也能作为临时的焊接、装配工作台使用，在户外抢修作业时，不需要额外携带作业平台，直接把吊装托盘落地就能作为临时作业面使用。吊点的位置做了内凹式设计，不会突出盘面或者盘底，托盘落地时整个底面完全贴合地面，不会出现吊点硌地导致盘体倾斜的问题，叠放存储时上层托盘的底部可以完全嵌入下层托盘的翻边内部，节省仓储空间，叠放高度可以达到6层而不会出现侧滑风险。每根链条的末端都配有可调节的螺纹结构，在长期使用出现链条拉伸变长的情况时，可以微调每根链条的长度，保证三个边缘吊点的受力始终均匀，不需要因为单根链条变长就更换整根索具，降低日常维护成本。
