变径鼓形螺旋压缩弹簧结构设计

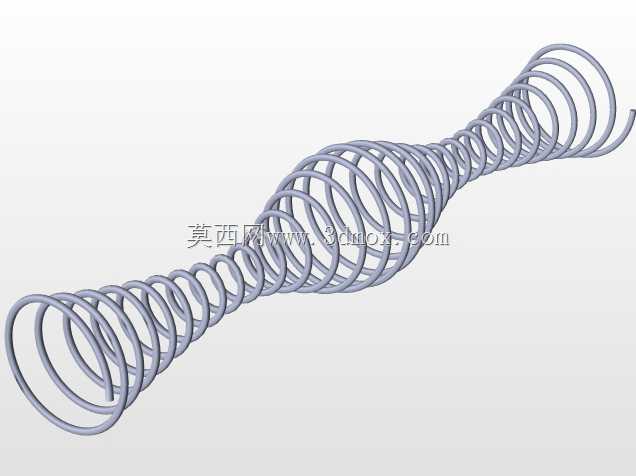

　　这款变径鼓形螺旋弹簧在结构设计上打破了常规等径圆柱弹簧的形态局限，采用两端小直径、中间段大直径的渐变轮廓，弹簧圈从端部向中部逐步平滑扩径，再向另一端逐步收径，整体呈现中间鼓胀的纺锤形态，所有螺旋圈的节距在常规工况段保持均匀一致，端部圈做了并紧磨平处理，保证安装端面的贴合平整度。从实际应用场景来看，这类弹簧多用于安装空间存在径向尺寸限制、同时需要规避弹簧受压后侧向失稳的场合，比如部分小型机电设备的内部缓冲结构、手持工具的减振组件、精密仪器的复位机构，还有部分家具五金的弹性支撑结构中，都能见到这类鼓形弹簧的应用。和常规等径圆柱弹簧相比，鼓形弹簧的最大优势在于受压过程中，中部大直径的簧圈可以逐步嵌套贴合，

　　不会出现等径弹簧受压到一定程度后圈与圈之间的刚性碰撞，同时两端小直径的结构可以适配更小的安装孔位或者安装轴径，不需要额外扩大端部的安装空间，在有限的安装边界内可以获得更长的压缩行程。设计这类弹簧的时候，首先要确认两端的安装基准尺寸，也就是端部簧圈的内径或者外径，要和配套的安装轴、安装孔保留合理的配合间隙，一般单边间隙控制在0.2到0.5毫米之间，避免弹簧受压伸缩过程中出现卡滞。中间段的最大直径需要根据安装空间的径向余量来确定，要保证弹簧在最大压缩量状态下，中部簧圈的外边缘不会和周边的结构件发生干涉，同时要核算不同直径段簧圈的应力分布，因为变径位置的簧圈曲率是连续变化的，应力集中系数比等径段要高，

　　设计时需要适当调整对应位置的簧丝直径或者节距，避免长期交变载荷下出现疲劳断裂。从功能特性上来说，这款弹簧的刚度是非线性的，在初始压缩阶段，刚度和等径小弹簧接近，压缩行程逐步加大到中部簧圈开始接触的时候，刚度会逐步提升，这种变刚度的特性刚好适配很多需要先软后硬缓冲的场景，比如设备舱门的闭合缓冲，初始阶段弹力小方便闭合，接近完全闭合时弹力增大提供足够的顶紧力，避免舱门松动。另外这种鼓形结构的弹簧自身具备更好的侧向稳定性，不需要额外加装导向轴或者导向套也能在一定程度上避免受压侧弯，对于一些结构紧凑、无法布置导向结构的安装场合非常适用。建模过程中需要注意螺旋线的参数化设置，要保证直径变化是连续平滑的，不能出现直径突变的拐点，

　　否则生成的簧圈会出现折痕，实际生产过程中会造成簧丝应力集中，影响使用寿命。端部的并紧圈需要和相邻的工作圈保持平滑过渡，磨平端面的角度要垂直于弹簧的中心轴线，保证安装后弹簧的受力方向和轴线重合，避免出现偏载。实际选型应用的时候，需要根据实际工况的载荷大小、压缩行程、安装空间的径向和轴向尺寸来匹配对应的簧丝直径、圈数、最大中径和端部直径，不能直接套用等径弹簧的刚度计算公式，需要通过分段积分的方式核算不同压缩量下的弹力值，同时要校核极限压缩状态下的簧圈剪切应力，确保应力值在材料的许用应力范围内。这类弹簧常用的材料和普通圆柱弹簧一致，根据使用环境的不同可以选用碳素弹簧钢丝、不锈钢弹簧钢丝或者合金弹簧钢丝，表面处理可以根据防腐需求选择镀锌、电泳或者喷塑，不影响弹簧本身的结构性能。在装配的时候，要注意弹簧的两端安装面要保持平行，避免出现倾斜安装的情况，否则会造成弹簧单侧受力过大，提前出现疲劳失效，同时要避免弹簧周边有尖锐的棱角，防止长期伸缩过程中簧丝被棱角刮伤，造成断裂隐患。
