塑料零件成型用标准注塑模架结构

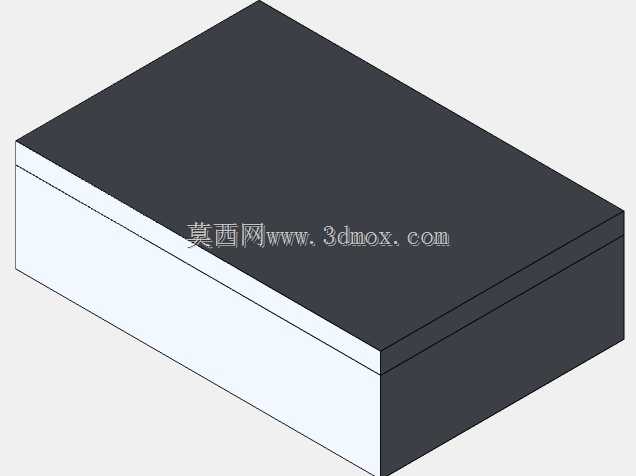

　　在注塑生产环节中，模架是整套模具的承载基础，所有型腔、型芯、导向部件、顶出机构、冷却回路都需要依托模架完成定位与装配，其精度直接决定了注塑生产过程中模具开合的同轴度、产品成型的尺寸稳定性，以及连续生产状态下的模具使用寿命。这套模架采用典型的两板模结构布局，上下模座采用平直方体构型，合模面加工精度满足常规注塑模具的装配公差要求，上下模板的平行度控制在普通热塑性塑料注塑的允许偏差范围内，可适配绝大多数中小型塑料零件的注塑模具开发需求。从实际应用场景来看，这类模架多用于日用品外壳、小型电子结构件、普通工业塑料配件的注塑生产配套，不需要特殊的抽芯机构预留位时，可直接在模架基础上加工型腔型芯，大幅缩短模具开发周期，降低模具制造的基础成本。

　　设计思路上，这套模架遵循了标准模架的通用装配逻辑，上下模的导向孔位预留符合常规导柱导套的安装尺寸，模架边缘预留了足够的压板装夹位置，可适配不同吨位的卧式注塑机装夹要求，不需要额外加工装夹槽位即可完成上机固定。模架的上下模板厚度预留了足够的加工余量，设计人员可根据塑料零件的高度、流道布局需求，自主选择铣削加工的深度，不需要额外增补垫板即可满足大部分浅腔类塑料零件的成型需求。从安装边界来看，模架整体为规整长方体结构，无外凸的异形结构，吊装、运输、上机装夹过程中都不会出现干涉问题，模架周圈的螺孔位置符合标准模架的安装规范，可与常用规格的注塑机模板螺孔直接匹配，不需要重新打孔适配。在实际生产使用中，这类标准模架的通用性极强，

　　当某一套模具达到使用寿命后，若模架本身没有出现变形、导向孔磨损超差的问题，可直接更换型腔型芯组件，投入下一套同规格模具的生产使用，有效降低模具的重复投入成本。模架的合模面采用精磨加工，表面粗糙度满足模具装配的贴合要求，合模后不会出现飞边溢出的问题，上下模的对位精度可保证注塑过程中型腔的闭合严密性，避免出现注塑件缺胶、披锋过大的质量问题。针对塑料成型过程中的温度传导需求，模架模板的厚度预留了冷却水道的加工空间，设计人员可根据塑料原料的熔融温度、成型周期要求，在模板内加工合适布局的冷却回路，不需要担心模板厚度不足导致的水道钻穿、强度不足问题。顶出机构的安装空间也在模架设计时做了通用预留，不管是采用顶针顶出、推板顶出还是顶块顶出的结构，

　　都可以在模架的下模空腔内完成机构装配，不需要额外扩腔加工。对于中小批量的塑料零件生产来说，这类标准模架的适配性极强，不需要做过多的二次加工即可投入使用，能够帮助模具设计人员减少基础结构的建模工作量，把更多精力放在型腔流道的优化、成型缺陷的预判上，有效提升模具开发的效率。在模具装配环节，标准模架的各板件定位销孔已经完成预加工，装配时只需要按照定位销对位即可完成各板件的叠装，不需要反复校准平行度与同轴度，大幅缩短模具的装配周期，降低装配钳工的工作强度。连续生产过程中，模架的整体刚性足够承受注塑过程中的锁模力与注射压力，不会出现模架变形导致的产品尺寸超差问题，日常维护只需要定期对导向部位加注润滑脂，检查紧固螺栓的预紧力即可，维护成本极低。
