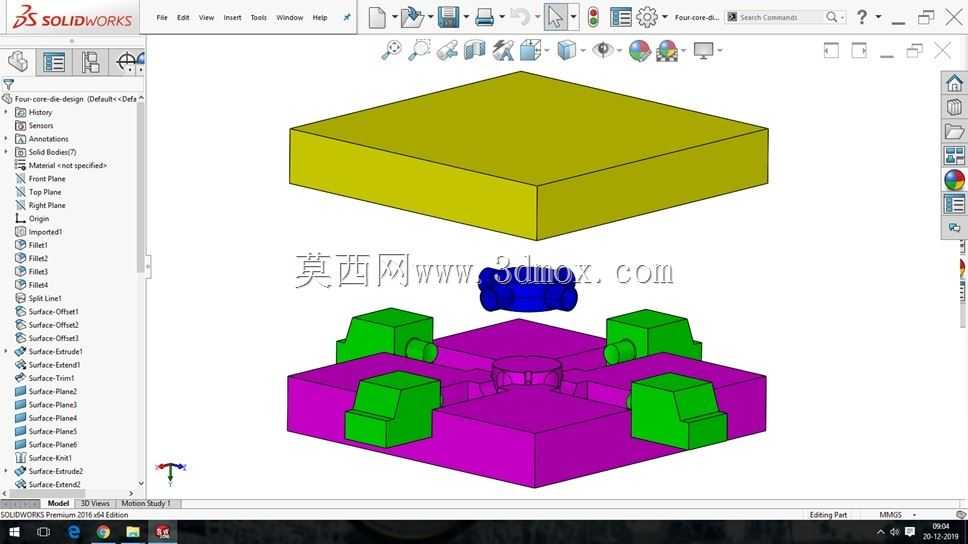

四芯组合式注塑模具结构设计方案

　　这套四芯模具结构针对小型多腔类塑胶件的批量注塑生产场景设计，常见应用于消费电子接插件、小型家电功能按键、工业接线端子等需要一次成型四个同规格嵌装结构件的生产环节，相比单腔模具能将单模次生产效率提升三倍以上，同时能保证四个成型件的尺寸一致性，减少多批次生产的形位公差偏差。从实际生产用途来看，这套结构适配卧式注塑机的安装接口，模架整体采用标准模胚规格，不需要对注塑机的拉杆间距、锁模孔位做额外改造，可直接换装到常规吨位的注塑设备上，适配日常量产的快速换模需求。

　　从功能特性上看，四个对称分布的型芯采用独立镶件式设计，每个型芯都单独做了定位销孔与锁紧斜面，当单个型芯出现磨损或者烧蚀情况时，不需要更换整套模芯，只需要拆解对应位置的镶件即可完成维修更换，能大幅降低模具的维护成本与停机等待时间。型腔部分采用整体式精加工，分型面贴合位置做了0.02毫米的溢料槽设计，能在合模注射时快速排出型腔内的残留空气，避免成型件出现缺胶、气泡、烧焦等常见注塑缺陷，同时溢料槽的深度控制在飞边阈值以内，不会在产品边缘产生过厚的胶边，减少后续去毛刺的人工工作量。

　　设计思路上优先考虑了成型过程中的受力均衡性，四个型芯围绕中心浇口呈对称排布，熔融塑胶从中心主浇道进入后，通过四个等长度的分流道分别进入各个型腔，能保证每个型腔的进胶压力、填充速度保持一致，避免出现个别型腔填充不足、个别型腔过保压产生飞边的问题。冷却水道的排布沿着四个型芯的外围做环形回路设计，进出水口采用同侧快插接口，冷却水流经每个型芯周边的距离相等，能保证模温均匀分布，减少不同型腔成型件的冷却收缩差，将同模次四个产品的尺寸偏差控制在0.05毫米以内，满足精密塑胶件的装配公差要求。

　　在外形尺寸与安装边界上，整套模具的定模板、动模板外形采用标准方型模架尺寸，厚度适配常规注塑机的最小模厚与最大开模行程要求，导柱导套采用对角加长设计，合模过程中导柱会提前进入导套完成定位，避免合模错位导致型芯型腔碰伤。顶出机构采用顶针板联动式设计，四个型腔对应的顶针位置、顶出高度完全一致，开模后顶针板同步动作，能将四个成型件平稳顶出，不会出现顶出变形、顶白等问题，同时顶针的排布避开了产品的外观面与装配配合面，顶针痕迹不会影响产品的后续装配与外观质量。模具的定位圈、浇口套尺寸采用通用规格，适配不同厂家注塑机的射嘴对接要求，不需要额外定制转接零件，吊装孔位置按照模架重心对称分布，车间吊装换模时能保持模架平衡，避免吊装过程中出现倾斜碰撞的安全隐患。整套结构在设计时还预留了排气塞的安装位置，在每个型腔的末端填充位置都可以加装多孔排气塞，进一步提升深腔位置的排气效率，适配流动性较差的工程塑料注塑需求，不需要对模架主体做二次加工即可完成功能拓展。
