小型户外焚烧处理设备结构设计

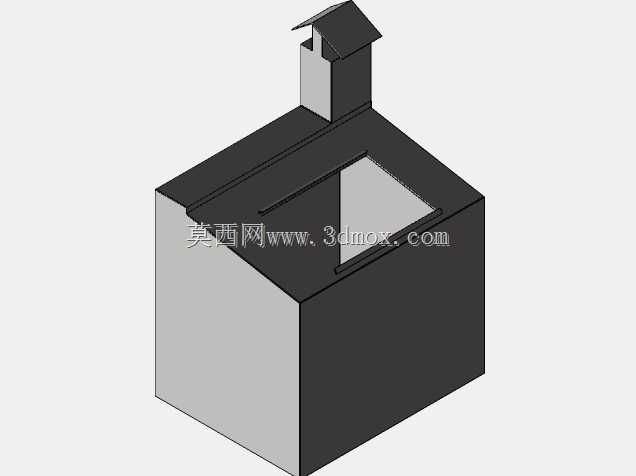

　　这款小型焚烧设备的三维结构设计，主要面向庭院、小型园区、野外作业点位的轻质可燃废弃物处理场景，区别于大型工业焚烧炉的规模化处置定位，该设备聚焦小体量、低频次的纸张、干枯树叶类轻质可燃物焚烧需求，避免这类零散废弃物随意丢弃或堆积带来的火灾隐患与环境影响。从实际使用场景出发，设备整体采用立方体主腔体结构，主腔体作为核心焚烧空间，侧壁与底部采用加厚耐热板材设计，能够承受持续焚烧过程中的高温炙烤，同时避免高温传导至设备外部引发周边可燃物引燃风险，主腔体顶部开设投料口，投料口采用内凹式斜边设计，既方便操作人员从上方投放待焚烧物料，又能在焚烧过程中阻挡火星飞溅，减少安全隐患。设备顶部后侧设置独立排烟通道，排烟通道采用窄径立式结构，

　　顶部加装防雨帽结构，一方面能够引导焚烧产生的烟气向上定向排出，避免烟气四散影响操作人员，另一方面防雨帽可以阻挡雨天降水落入焚烧腔体内部，防止设备内部积水锈蚀、或是焚烧过程中遇水产生爆燃风险。在结构设计思路上，这款设备优先考虑使用安全性与操作便捷性，主腔体的容积设定匹配单次10-15公斤轻质可燃物的焚烧量，刚好满足普通庭院一周积攒的落叶、零散废纸的处理需求，不需要频繁投料也不会因为腔体过大造成热量散失过快、焚烧不充分的问题。设备底部采用平底支撑结构，不需要额外的固定安装基础，只要放置在平整的硬化地面、或是压实的泥土地面即可稳定使用，整体外形尺寸控制在单人可短距离挪动的范围内，不需要借助吊装设备就能完成点位转移，

　　适配不同季节的使用位置调整需求，比如秋季落叶集中期可以放置在树木集中区域，日常则可以移至边角位置减少空间占用。腔体内部没有设置复杂的炉排结构，针对纸张、树叶这类易燃烧、灰分少的物料，平底腔体足够承接焚烧后的灰烬，清理时只需要待设备完全冷却后，从顶部投料口将灰烬扫出即可，降低了后期维护的复杂度。排烟通道与主腔体采用可拆卸式连接结构，长期使用后如果烟道内部积附烟垢，可以单独拆下烟道进行清理，不需要对整个设备进行拆解，维护操作门槛极低。设备的所有棱角位置都做了倒钝处理，避免搬运、使用过程中尖锐边角划伤操作人员，外壁的耐热涂层设计既可以提升设备的耐锈蚀能力，也能降低外壁表面温度，减少误触烫伤的风险。从安装边界来看，

　　设备使用时需要与周边建筑物、绿植保持至少1.5米的安全距离，排烟口上方不能有架空的线缆、易燃遮阳结构，放置地面需要平整无倾斜，防止设备在使用过程中发生倾翻。针对这类小型焚烧设备的使用特性，结构设计上没有添加额外的助燃、烟气净化模块，因为处理的物料为干净的纸张与自然干枯树叶，焚烧产生的污染物浓度极低，依靠自然排烟即可满足无组织排放的相关要求，同时简化的结构也降低了设备的制造成本与故障概率，适合非专业人员进行日常操作与简单维护。在建模过程中，所有板材的拼接位置都预留了焊接工艺余量，能够直接对接生产环节的板材下料与焊接工序，不需要二次进行结构调整，排烟通道的防雨帽倾斜角度经过反复调整，既能够保证防雨效果，又不会对烟气排出造成过大阻力，投料口的边缘做了卷边处理，提升结构强度的同时也避免投料时划伤手部。
