汽车动力核心活塞连杆总成结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375388
  • 汽车动力核心活塞连杆总成结构设计
  • 汽车动力核心活塞连杆总成结构设计
  • 汽车动力核心活塞连杆总成结构设计
  • 汽车动力核心活塞连杆总成结构设计
  • 汽车动力核心活塞连杆总成结构设计

  在往复式内燃机的动力传递链路里,活塞连杆总成是衔接燃烧做功与曲轴旋转输出的核心运动部件,这套结构的设计合理性直接决定了动力转换效率、整机运转平顺性与核心部件使用寿命。从实际应用场景来看,这套结构广泛适配车用四冲程汽油、柴油发动机,小到1.0L排量的乘用车自然吸气机型,大到6.7L排量的商用车柴油动力单元,都需要依托这套总成完成燃烧室燃气压力向旋转扭矩的转换,日常工况中需要承受最高上百个大气压的爆发压力、每分钟数千次的往复交变载荷,以及高速运动下的惯性力冲击,对结构强度、配合精度、重量控制都有极高的工程要求。

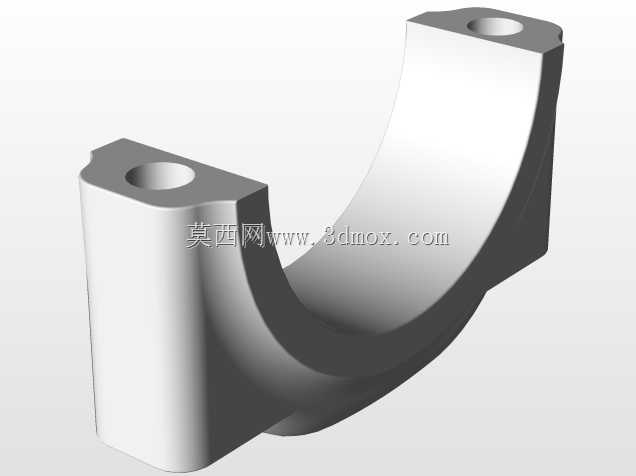

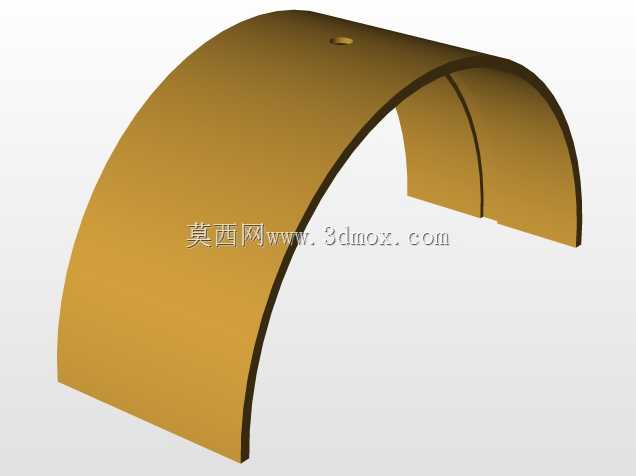

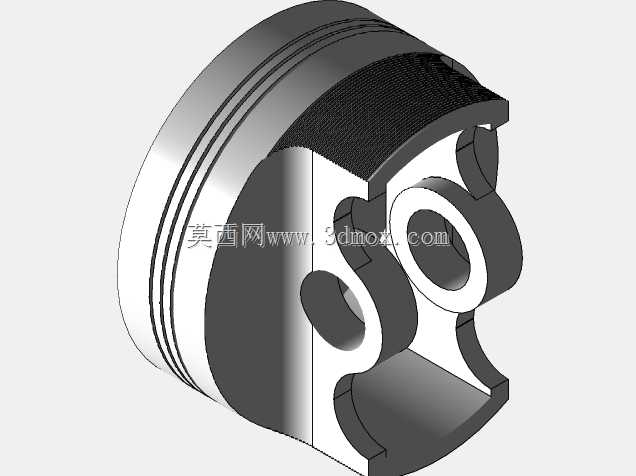

  从功能特性层面拆解,活塞部分直接与燃烧室高温燃气接触,顶部的凹坑造型需要匹配燃烧室的挤气涡流设计,保证油气混合充分、燃烧效率达标,活塞环槽部位用于安装气环与油环,气环负责密封燃烧室高压燃气,避免做功压力下窜入曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室形成积碳。活塞销座部位通过活塞销与连杆小头连接,需要将活塞顶部承受的燃气推力均匀传递到连杆杆身,设计时会在销座与活塞内腔之间设置加强筋结构,避免交变载荷下销座部位出现应力集中开裂。连杆部分作为传递动力的杆状构件,小头端通过衬套与活塞销形成浮动连接,保证往复摆动过程中运动顺畅无卡滞,杆身采用工字形截面设计,在尽可能降低自身重量的前提下,最大化提升抗弯、抗扭刚度,减少高速往复运动下的惯性力负载,大头端采用剖分式结构,通过连杆螺栓与曲轴曲柄销连接,轴瓦部位需要建立稳定的压力润滑油膜,降低高速旋转下的摩擦磨损。

  设计过程中需要优先考量运动干涉边界,活塞处于上止点位置时,顶部需要与气缸盖燃烧室保留合理的压缩余隙,既不能间隙过小导致活塞顶碰气门、碰缸盖,也不能间隙过大造成压缩比下降、燃烧效率不足;活塞处于下止点位置时,活塞裙部下端不能碰撞曲轴平衡块,同时连杆大头的旋转轨迹不能与曲轴箱内壁、机油喷嘴等周边部件发生刮碰。安装配合尺寸上,活塞与气缸壁之间需要保留微米级的配缸间隙,间隙过大会导致活塞敲缸、密封性能下降,间隙过小则会在热机状态下出现活塞胀缸拉缸故障;活塞销与销座、连杆小头衬套的配合需要根据工况选择合适的配合公差,浮动式连接设计下,冷态时活塞销与销座为微量过盈配合,热态工作温度下转为间隙配合,保证活塞销可以自由转动,让磨损均匀分布。连杆大小头孔的平行度、中心距公差需要严格控制在丝级精度范围内,一旦中心距超差会直接改变发动机压缩比,孔位平行度超差则会导致活塞在气缸内偏磨,出现气缸漏气、机油异常消耗等问题。

  从实际工程落地的角度,这套结构的重量分组控制也十分关键,同一台发动机上装配的所有活塞连杆总成,重量差需要控制在几克范围内,避免高速运转时因为各缸运动件重量不均产生额外的振动载荷,影响曲轴轴承的使用寿命与整机NVH表现。活塞裙部会设计成中凸变椭圆的型面,匹配热态下活塞的热变形规律,保证不同工作温度下活塞与气缸壁的接触均匀,避免局部压力过大造成拉缸。连杆螺栓作为核心紧固件,需要采用高强度合金钢材制造,拧紧时需要严格按照工艺要求的扭矩+转角法紧固,保证预紧力均匀一致,防止高速运转下螺栓松动、连杆脱落造成整机捣缸的严重故障。在建模过程中,需要逐一还原各部位的倒角、卸载槽、油道孔等细节结构,比如连杆大头的卸载槽可以分散应力集中,活塞内部的冷却油道可以让机油喷嘴喷出的机油带走活塞顶部的热量,降低活塞热负荷,这些细节结构虽然尺寸不大,但直接决定了部件在极端工况下的可靠性,不能在设计中做简化省略。
