移动式金属探测巡检小车结构设计

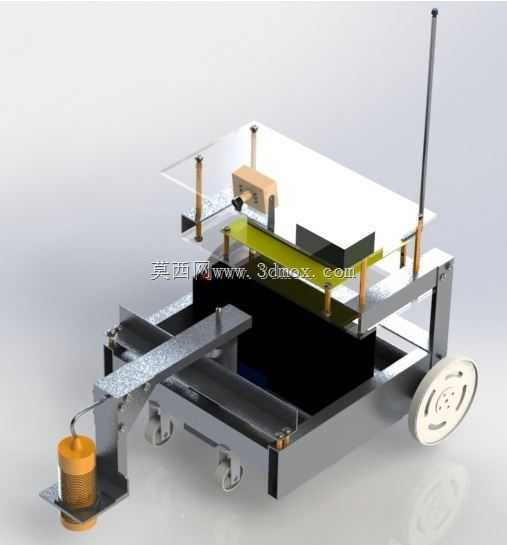

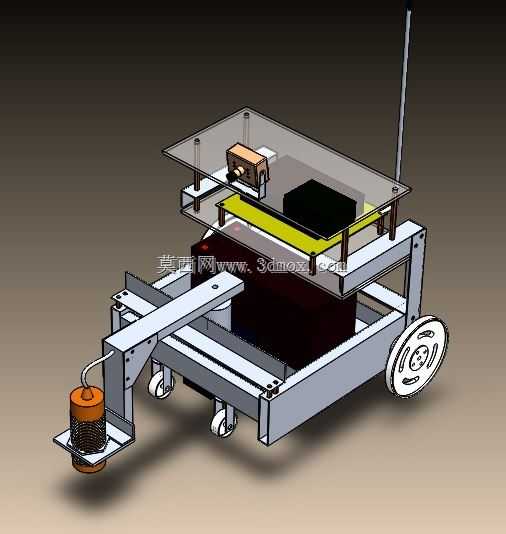

　　这款轮式移动探测装置的设计初衷，是解决狭小空间、复杂地面环境下的金属异物排查需求，常见应用场景覆盖生产车间地面金属碎屑排查、户外施工区域地下浅层金属管线定位、仓储区域散落金属零件巡检等场景，替代人工手持探测设备的重复劳作，降低巡检人员的工作强度，同时提升连续作业的检测稳定性。从结构布局来看，整机采用分层式框架设计，底部为承载底盘，采用金属型材拼接成型，兼顾结构刚性与整机自重控制，底盘下方设置多组支撑轮，其中一侧为带转向功能的从动轮组，另一侧为定向支撑轮，前端探出的悬臂结构用于安装探测传感组件，悬臂末端的探测头可通过调整固定座的安装高度，适配不同离地间隙的检测需求，避免地面凸起物磕碰探测元件。

　　底盘中部的舱位用于容纳供电模块与信号处理单元，舱体上方设置透明防护盖板，既可以观察内部元件的接线状态，也能阻挡日常巡检过程中飘落的粉尘、碎屑落入舱内，减少设备维护频次。上层框架通过四根铜质支撑柱与底盘连接，形成独立的安装层位，可根据实际使用需求加装信号传输模块、警示组件或者辅助照明元件，支撑柱采用绝缘材质设计，避免金属结构对探测信号产生电磁干扰，保障检测结果的准确性。设备尾部设置的拉杆为可伸缩结构，既可以作为人工推行的握持部件，也可以在加装驱动模块后作为外置天线的安装载体，拓展无线遥控作业的功能。从安装边界来看，整机宽度控制在常规人行通道的通行尺寸范围内，可顺利通过车间常见的设备间隔、仓储货架间的通道，

　　长度方向预留的探测悬臂探出尺寸，可覆盖设备底部、货架下方等人工难以探查的低矮区域，探测头的垂直调节行程可覆盖从贴近地面到离地15厘米的区间，适配不同检测深度的作业需求。在设计细节上，所有结构件的连接位置均采用可拆卸式紧固件固定，无需专用焊接设备即可完成拆装维护，轮组的安装座预留了减震元件的加装位置，可在不平整的户外路面作业时减少震动对探测精度的影响，框架的边角位置均做了圆弧过渡处理，避免巡检过程中剐蹭周边设备或者人员。信号处理单元的安装位预留了标准的接线端口，可对接不同灵敏度的探测传感模块，适配从细小金属碎屑到较大尺寸金属构件的不同检测场景，供电模块的舱位设计支持快拆式电池更换，可满足长时间连续巡检的续航需求，无需停机等待充电。整机的重心经过配平设计，在前端悬臂伸出最大长度的状态下，依然不会出现前倾失稳的问题，推行过程中转向灵活，可在狭小区域内完成掉头、转向操作，适配复杂巡检路线的行走需求。
