联轴器与空气弹簧焊接组合结构设计

　　在重型工业设备的传动与隔振设计环节，这类将联轴器与空气弹簧集成的焊接组件，是解决重载工况下传动同轴度偏差、振动传导问题的典型结构方案。从实际落地的工程场景来看，该组件常应用在起重机的起升机构传动端、推土机的行走系统缓冲段、施工升降机的动力输出衔接位置，这类场景普遍存在载荷波动大、安装基础易变形、作业过程冲击载荷频繁的特点，普通刚性联轴器无法适配多维度的位移补偿需求，单独加装空气弹簧又会额外占用安装空间、增加装配同轴度调整的工作量，集成焊接的结构形式刚好能平衡这两类矛盾。

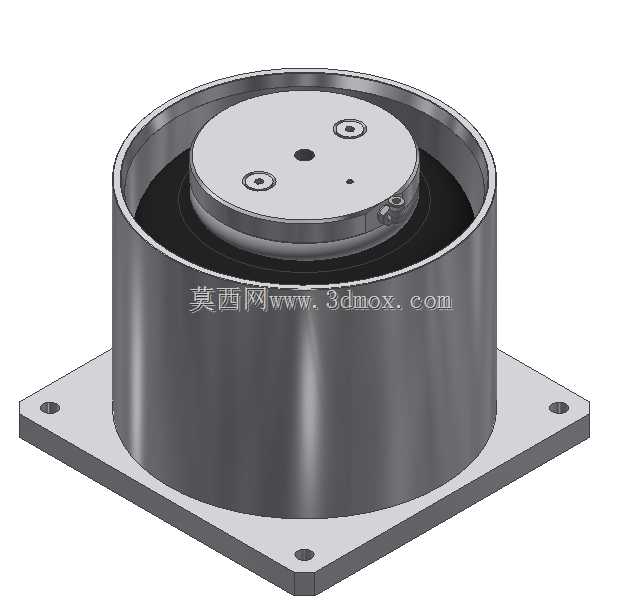

　　从功能特性上拆解，该组件下半部分的方形法兰安装座是整个部件的承载基础，四个角位置的通孔采用沉孔设计，安装时螺栓头可完全没入安装面以下，不会额外占用底部安装空间，也能避免螺栓受外力磕碰发生变形；中间的筒状金属壳体为空气弹簧的密闭气室提供刚性防护，同时承担径向载荷的限位作用，避免空气弹簧在受侧向力时发生过度形变导致漏气失效；顶部的圆形端盖集成了联轴器的连接接口，端盖上的两个对称安装孔用于对接动力输出轴的连接法兰，中心的定位孔与轴端采用间隙配合，装配时可快速完成同轴度初定位，端盖上的细小通气孔用于平衡气室内部与外部的气压差，避免温度变化导致气室内压异常波动。

　　设计思路上，这类集成组件没有采用传统的联轴器与空气弹簧分体螺栓连接的形式，而是将空气弹簧的上密封端盖与联轴器的连接法兰做一体化焊接处理，消除了两个部件之间的连接间隙，避免长期受交变载荷作用时连接螺栓发生疲劳松动；筒状壳体与底部安装法兰采用满焊工艺，焊缝沿壳体圆周连续施焊，焊后做去应力退火处理，消除焊接残余应力，避免长期受载后焊缝位置出现开裂。空气弹簧的橡胶囊体被完全包裹在金属筒体内，仅顶部预留极小的伸缩余量，既可以隔绝外部砂石、油污对橡胶囊体的侵蚀，也能限制橡胶囊体的最大伸缩行程，避免过载时囊体被过度拉伸发生破裂。

　　从安装边界的尺寸逻辑来看，方形安装座的边长尺寸适配多数工业设备的标准安装基座孔距，不需要额外做安装板的转接加工；筒体的外径尺寸控制在常规传动部件的安装避让范围内，不会与周边的管线、防护结构发生干涉；顶部连接端盖的突出高度经过压缩，整个组件的总高度比传统分体式结构降低约15%，在安装空间受限的设备舱内也能顺利布置。实际选型时需要注意，该组件的空气弹簧刚度匹配对应传动系统的额定载荷，联轴器的扭矩传递能力要覆盖设备的峰值扭矩需求，安装时底部法兰的平面度公差需要控制在0.1mm以内，避免安装面不平整导致筒体发生偏斜，加剧橡胶囊体的偏磨。在日常运维过程中，不需要拆解焊接组件，仅需通过顶部的气嘴调整气室压力，就能适配不同工况下的缓冲刚度需求，相比传统的金属弹簧缓冲结构，调整过程更便捷，隔振效率也更高，尤其是在中高频振动的隔离场景下，空气弹簧的阻尼特性可以有效过滤传动过程中的振动传导，降低设备整体的运行噪音，延长传动端轴承、齿轮等易损件的使用寿命。
