矿物铸造物料压实专用振动台结构

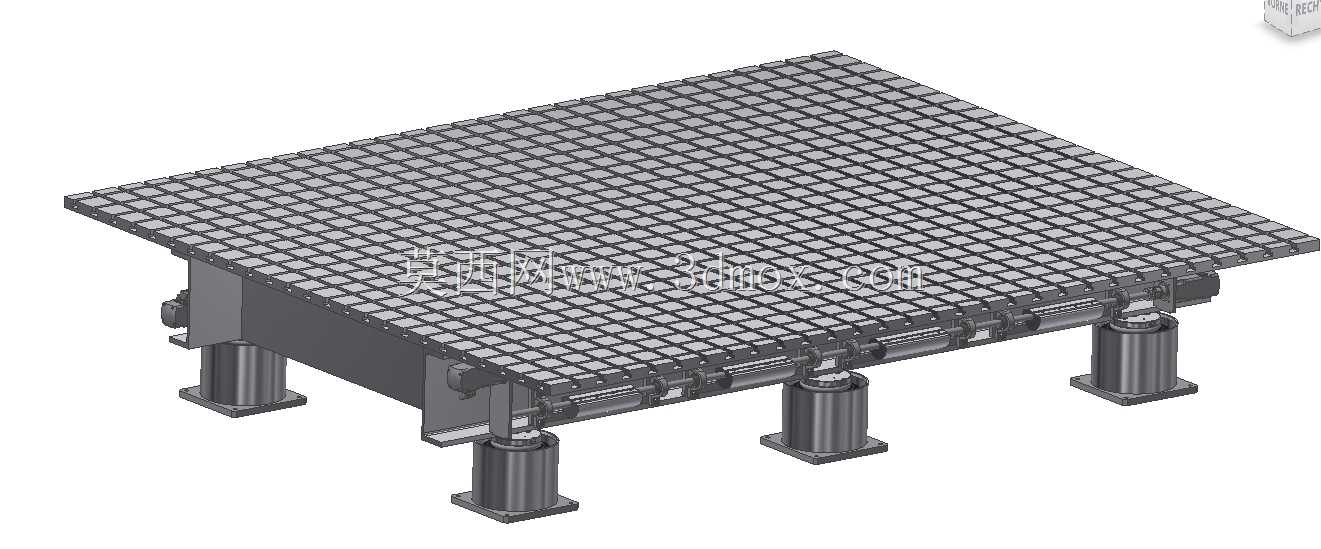

　　在矿物铸造生产环节，型料填充后的紧实度直接决定最终铸件的尺寸精度、内部致密度与力学性能，这款振动台正是针对矿物铸造工艺的压实需求开发的专用作业设备，区别于普通混凝土振动台或通用振动平台，其结构参数完全匹配矿物铸造混合料的颗粒特性与填充工艺要求。从现场安装边界来看，设备整体采用方形台面布局，四根等规格的支撑立柱分布在台面四角下方，每根立柱底部都设置了方形安装法兰，法兰上预留的螺栓孔可直接与车间预埋的混凝土地基通过膨胀螺栓或化学锚栓固定，安装时需保证四个支撑点的平面度公差控制在0.2mm/m以内，避免台面倾斜导致激振力分布不均，影响物料压实的均匀性。台面主体采用密集网格状栅格结构，这种设计并非为了减重，

　　而是考虑到矿物铸造混合料在振动过程中需要顺畅排出夹带的空气，网格间隙的尺寸经过反复验证，既不会让颗粒状的铸造物料从间隙漏出，又能让振动过程中上浮的空气快速排出，避免铸件内部形成气孔缺陷；同时网格结构的刚性经过有限元校核，在满负荷承载状态下，台面的最大形变量不超过0.15mm，保证整个作业面的激振力传递一致。支撑立柱与台面之间并非刚性连接，而是设置了阻尼缓冲结构，这部分结构的作用是将激振单元产生的高频振动尽可能限制在台面作业范围内，减少振动向地基传递，避免对车间内其他精密加工设备的运行精度造成干扰，同时缓冲结构还能吸收振动过程中产生的反向冲击力，延长支撑结构与激振部件的使用寿命。激振单元沿台面底部的纵向与横向均匀排布，

　　这种分布式的激振布局相比传统的单激振源结构，能让整个台面的振动加速度分布更均匀，不会出现台面中心区域振实过度、边角区域振实不足的问题，针对矿物铸造混合料的特性，设备的振动频率与振幅可根据不同配方的物料进行适配调整，保证不同粒度、不同粘结剂配比的矿物铸造料都能达到最佳的紧实效果。在实际生产场景中，该振动台可直接对接矿物铸造的填模工位，填模完成后将模具放置在台面上，启动设备后通过高频低幅的振动让模具内的矿物混合料重新排布，颗粒间的间隙被不断压缩，夹带的空气从网格间隙与模具排气孔排出，最终让型料达到工艺要求的紧实度，为后续的固化、脱模工序提供合格的型坯。设计过程中还考虑了设备的维护便利性，所有激振单元的安装位置都预留了检修空间，

　　日常维护时不需要拆卸台面即可完成激振部件的检查与更换，支撑立柱底部的法兰连接结构也方便后期对设备水平度进行校准，避免长期使用后地基沉降导致的台面倾斜问题。台面的边缘做了加厚处理，防止长期吊装模具过程中磕碰造成台面变形，网格筋条的厚度与高度经过匹配计算，既能保证足够的承载能力，又不会因为筋条过厚影响排气效果，整个设备的结构没有多余的冗余设计，所有部件都服务于矿物铸造物料压实的核心功能，可直接集成到自动化矿物铸造生产线中，配合自动填模、自动脱模设备实现连续化生产，也可作为独立工位用于小批量矿物铸件的生产作业。
