双板分叉式移动太阳能支撑支架结构

　　这款支撑结构的核心应用场景覆盖临时户外活动场地供电、短期租赁式户外作业点位供能、应急救灾现场临时电力布设等需要快速搭建、快速撤收的光伏部署场景，区别于固定式地面光伏电站的混凝土基础支架，它不需要做预埋地基处理，整体落地即可完成架设，适配没有硬化条件的草地、临时铺装场地、砂石地面等多种非永久布设场景。从实际用途来看，它的核心作用是承载两块标准规格的光伏组件，将组件支撑到合适的受光高度，同时通过分叉式的立柱结构，让两块组件分别朝向不同的方位角展开，在不需要额外加装追日转动机构的前提下，覆盖更长时段的太阳直射角度区间，提升单位时间内的光伏受光效率，减少临时布设场景下人工调整组件角度的频次。

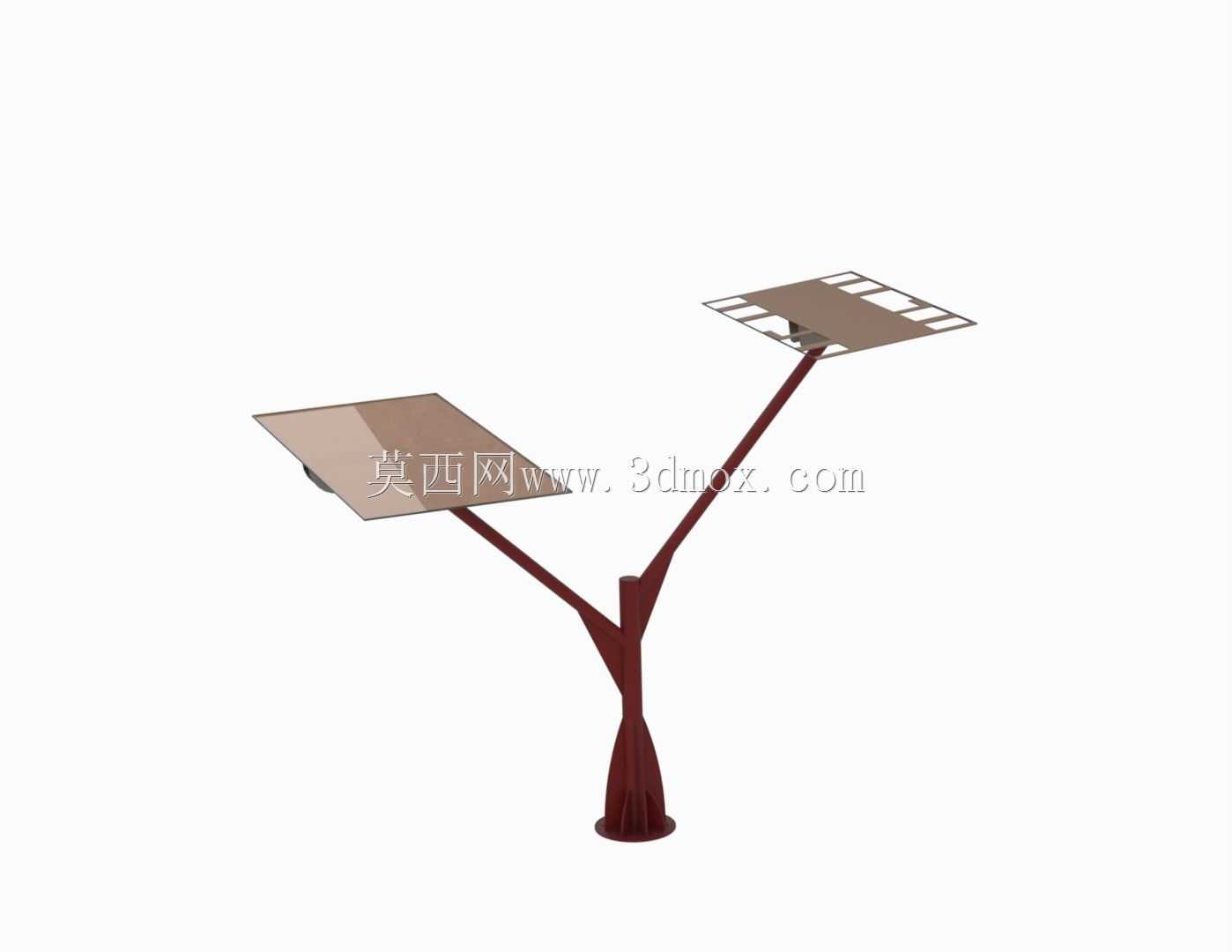

　　从功能特性上看，整体结构采用一体化分叉立柱设计，底部为扩大的落地支撑底座，底座做了锥台型的收腰过渡，既可以降低整体结构的重心，提升户外布设时的抗侧翻能力，也能减少底座与地面的接触应力集中，避免在软质地面上出现下陷倾斜的问题。立柱从底座向上延伸到中部分叉为两个斜向支撑臂，每个支撑臂的末端都设置了光伏组件安装面，安装面预留了标准组件的固定孔位，可以直接匹配常规边框式光伏板的安装点位，不需要额外做转接件加工。两个支撑臂的展开角度经过力学校核，在承载两块满规格光伏板的情况下，整体风阻受力可以沿着支撑臂直接传导到底座中心位置，不会出现单侧受力导致的立柱偏载变形问题，在常规户外6级风的工况下不需要额外拉设风绳固定。

　　设计思路上，这款结构优先考虑了临时场景下的快速部署需求，整体没有拆分的零散小部件，立柱与底座、支撑臂为一体化成型结构，运输时可以整体堆叠放置，不需要现场做螺栓拼接组装，两个人配合即可完成搬运和架设，撤收时直接整体吊装转运即可，大幅缩短临时点位的布设和撤收周期。同时针对户外使用的耐候需求，支撑结构的主体受力件采用等强度的变截面设计，在底座与立柱衔接、立柱分叉节点、支撑臂与安装面衔接这几个应力集中的位置做了局部加厚处理，在控制整体重量的前提下保证结构强度，避免长期户外使用出现节点开裂的问题。光伏板安装面的角度做了固定倾角设置，适配中纬度地区的全年平均太阳高度角，不需要现场调整倾角即可获得较好的受光效率，对于租赁场景来说，可以降低现场操作人员的专业要求，不需要掌握光伏倾角计算的相关知识即可完成部署。

　　从外形尺寸与安装边界来看，整体落地后的总高度控制在2.8米以内，不会遮挡周边人员活动的视线，也不会超过临时户外活动场地的临时构筑物限高要求；两个支撑臂展开后的横向总宽度约3.2米，单块光伏板安装面的尺寸适配常规1.6米×1米规格的标准晶硅光伏组件，安装时组件边缘距离地面的最低高度不小于2.2米，满足人员在支架下方通行的净空要求，不会出现碰头的问题。底座的直径控制在0.6米以内，单点位布设占用的地面面积不超过0.3平方米，在临时场地布设时不会占用过多的活动空间，也可以根据场地的实际排布需求，多个支架组合布设形成小型临时光伏阵列，阵列之间的间距只需要预留1.5米的检修通道即可，不需要像固定光伏电站那样预留较大的前后排阴影遮挡间距。另外，结构的支撑臂内部预留了线缆穿引的空腔，光伏组件的连接线可以从支撑臂内部直接引到底座位置的接线端，避免线缆外露在户外出现老化、被剐蹭破损的问题，也让整体外观更加整洁，适配商业活动现场的布设美观要求。在安装边界上，这款支架不需要做地面锚固，只要地面的平整度误差不超过5度即可直接放置使用，如果是在坡度较大的场地，只需要在底座下方垫入调平垫块即可完成架设，对场地的适配性远高于固定式光伏支架。
