定向阀泵绿砂铸造模具结构设计

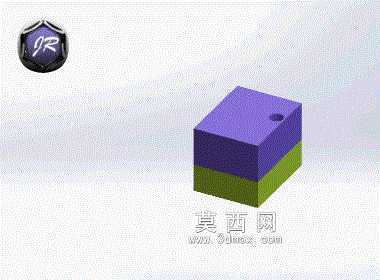

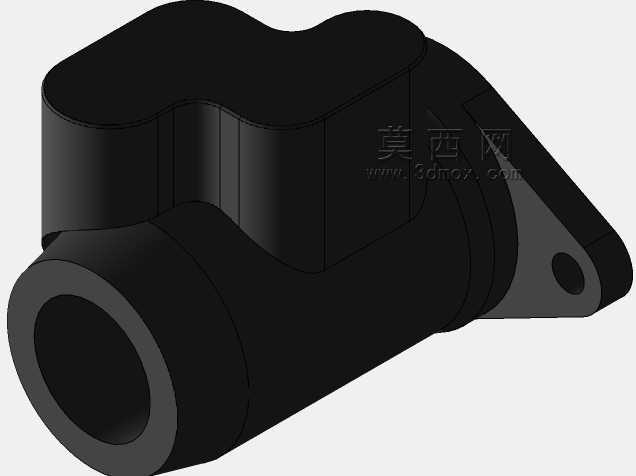

　　这套定向阀泵的绿砂铸造模具，核心服务于流体控制类泵阀铸件的批量砂型铸造生产场景，在中小吨位液压系统、工业流体输送管路的定向阀泵毛坯生产环节应用广泛，适配常规震压式造型机的生产节拍，也可满足手工造型的小批量试制需求。从实际生产用途来看，该模具直接成型定向阀泵的核心流道壳体、阀芯安装腔与外接法兰连接位的毛坯轮廓，铸件后续仅需少量机加工即可完成装配，能大幅减少异形流道部位的加工余量，避免加工过程破坏流道的流体动力学设计轮廓。

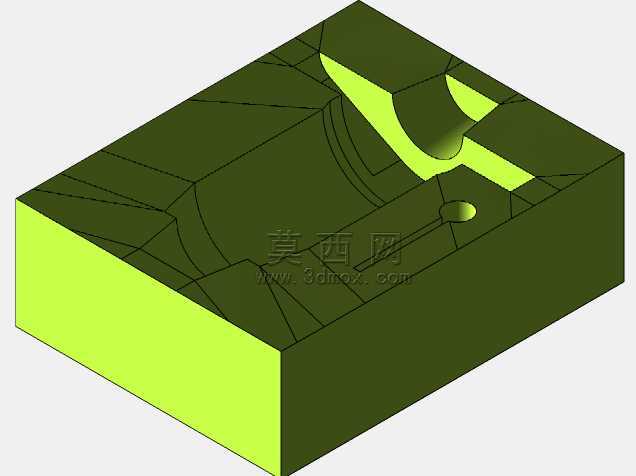

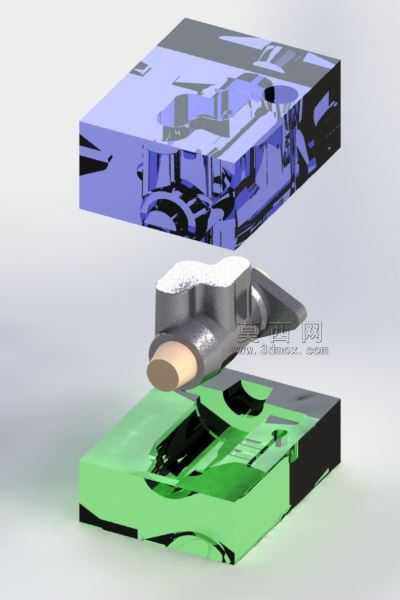

　　从功能特性上看，模具分模面完全贴合定向阀泵的最大投影轮廓，上下模的定位止口设置在模架四角，合模时的同轴度公差可控制在0.1mm以内，避免错箱导致的铸件壁厚不均问题。上模集成了直浇道、横浇道与集渣包的成型结构，内浇口开设在铸件法兰端的厚壁位置，保证铁水充型时的流态平稳，避免卷气、夹渣缺陷；下模设置了对应阀芯安装腔的砂芯定位座，砂芯安装后可通过模架上的排气槽将型腔内的气体顺利导出，减少铸件气孔缺陷。模具的起模斜度根据铸件不同部位的深度设置在1°到3°之间，深腔部位取较大斜度，法兰外沿等浅结构取小斜度，既保证起模顺畅不破坏砂型，又尽可能减少后续机加工的余量。

　　设计思路上，整套模具围绕绿砂造型的工艺特性展开，所有模腔的棱角位置都做了R1到R3的圆角过渡，避免绿砂在紧实过程中出现尖角掉砂的问题，同时也能减少铸件冷却过程中的应力集中。模具的模架采用标准化的边框设计，可直接适配车间现有通用砂箱的安装尺寸，无需额外定制专用砂箱，降低生产切换成本。模腔表面的收缩率按照常用灰铸铁材质的铸造收缩率设置，轴向与径向的收缩补偿根据铸件壁厚差异做了微调，厚壁部位适当加大收缩补偿量，保证铸件冷却后的尺寸落在公差带范围内。

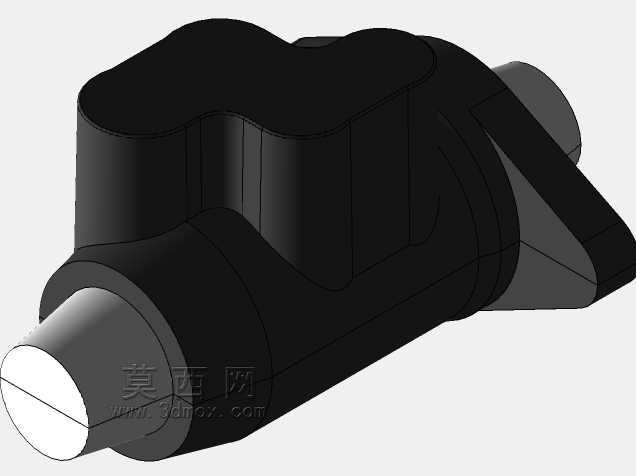

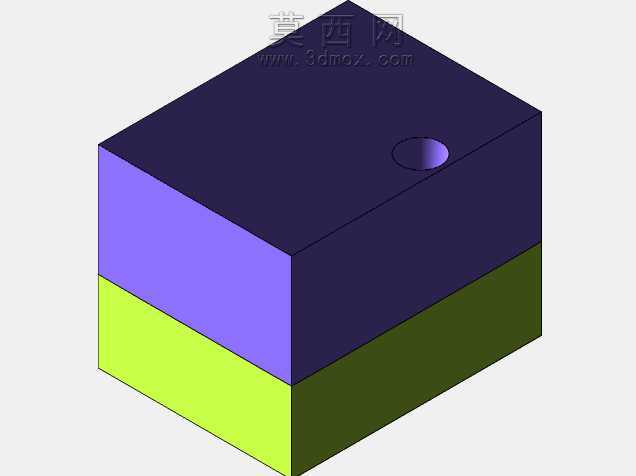

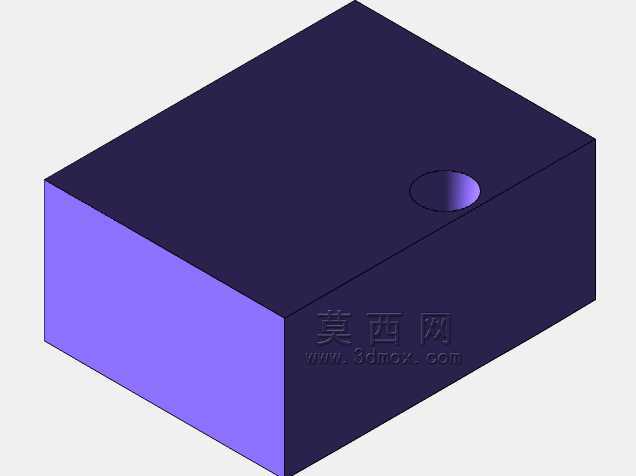

　　外形尺寸与安装边界方面，整套模具合模后的总高度适配常规震压造型机的最大开模行程，上下模的安装孔位与车间现有造型台的T型槽间距完全匹配，安装时无需额外加装转接板。模架的四周设置了统一的起吊孔，可配合车间通用吊具完成模具的吊装转运，浇口杯的位置偏离模具中心120mm，避免浇注时铁水直接冲刷砂芯，同时也方便浇注工人的操作站位。模具的下模底部设置了深度5mm的排气槽网络，所有排气槽最终汇集到模架边缘的排气出口，保证造型紧实过程中型砂内的空气可以顺利排出，避免砂型局部紧实度不足导致的铸件胀砂缺陷。针对定向阀泵内部的异形流道结构，模具配套的砂芯头设置了防转结构，砂芯安装后不会因为铁水的冲刷发生转动偏移，保证流道的位置精度，铸件成型后流道的内壁偏差可控制在0.5mm以内，完全满足后续阀芯装配的同轴度要求。
