弹簧负载式活塞泄压控制阀结构

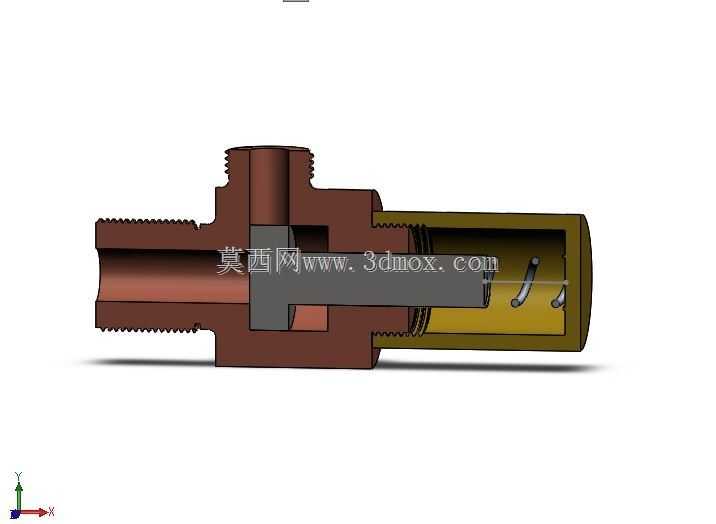

　　这款弹簧负载活塞结构，核心应用场景覆盖小型液压站回路保压、低压气动系统超压泄放、家用供水支路压力稳压等对压力控制精度要求不极端严苛、但需要稳定可靠启闭动作的工况，在小型化工药剂输送管路中也可作为临时超压保护元件使用，适配介质为无强腐蚀性的流体、常温压缩空气或低粘度液压油，不适合含大颗粒杂质的流体工况，避免颗粒卡滞活塞造成启闭失效。从实际用途来看，它不需要外接控制气源或电源，完全依靠管路内部流体压力与内置弹簧的预紧力形成力平衡，当管路入口端压力超过弹簧预设的启闭压力值时，流体压力推动活塞克服弹簧力向阀腔后侧移动，打通入口与侧向导流通路，将超压部分的流体泄放至回流管路或收集装置，当管路压力回落至弹簧复位压力区间时，弹簧推动活塞回位，

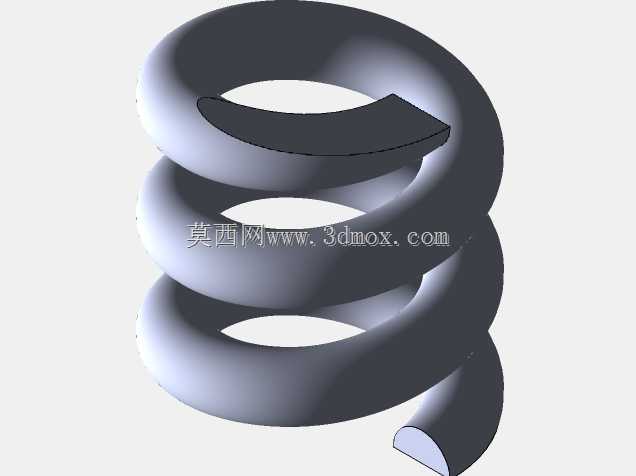

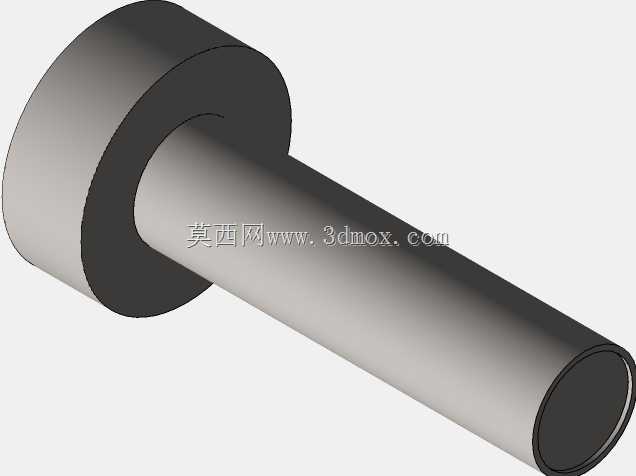

　　切断泄流通路，维持管路系统压力在设定的安全区间内，同时配套的流体仿真分析可直观呈现阀腔内部不同开度下的压力梯度分布、流体流速变化规律，能为后续优化阀腔流道形状、降低流体湍流阻力、减少启闭过程中的压力冲击提供数据支撑。从功能特性上看，活塞与阀体内腔采用小间隙配合设计，配合面做了粗糙度控制，既保证活塞轴向移动的顺畅度，又能减少配合面的内泄漏量，相比膜片式泄压结构，金属活塞的抗压力冲击能力更强，不会出现膜片疲劳破裂的失效问题，使用寿命更长；弹簧采用圆柱螺旋压缩结构，安装腔预留了足够的弹簧压缩行程，避免弹簧压并导致活塞无法达到全开开度，阀腔尾部设置了弹簧预紧调节的预留空间，可根据实际工况需求更换不同刚度的弹簧，调整泄压开启压力的阈值范围，

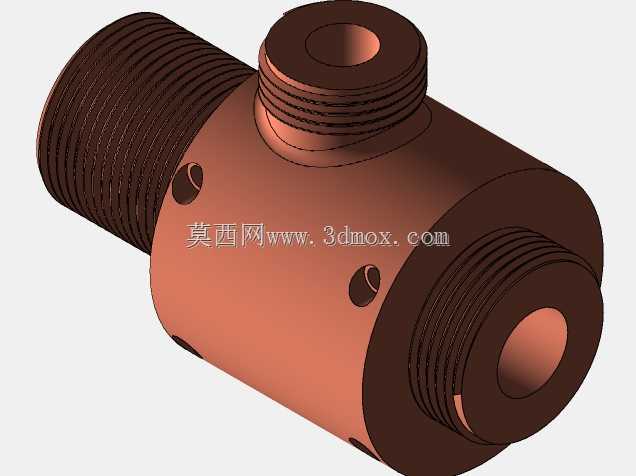

　　进出口端均采用标准外螺纹连接结构，不需要额外定制转接接头，可直接与同规格的管路螺纹配合安装，降低现场安装的适配成本。设计思路上，整体采用直通加侧出的流道布局，入口端与出口端轴线呈90度垂直布置，这种布局可让流体在推动活塞开启的过程中，流动方向转折产生的阻力辅助抵消部分流体冲击，降低活塞全开时的振动幅度；活塞的密封端面采用平面密封结构，相比锥面密封加工难度更低，平面度更容易保证，密封可靠性更易控制，阀体内腔的台阶结构同时承担活塞行程限位作用，不需要额外加装限位零件，减少整体零件数量，降低装配复杂度；在做结构建模时，特意将活塞与弹簧腔做了分隔设计，避免泄放的流体直接长期冲刷弹簧表面，减少弹簧锈蚀失效的风险，

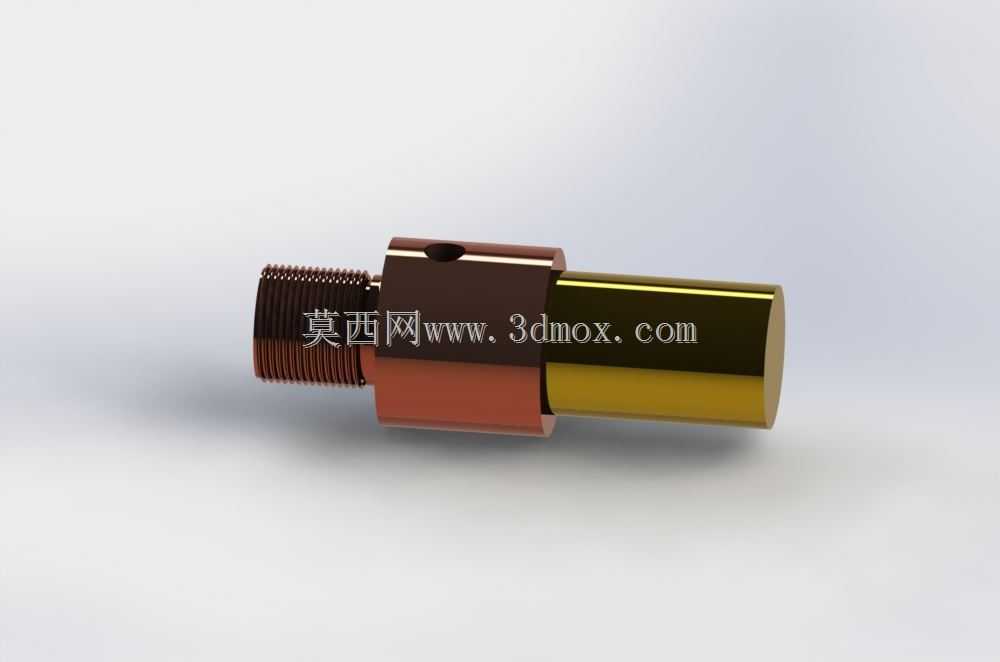

　　同时弹簧腔预留了微小的通气间隙，保证活塞移动时弹簧腔不会形成密闭气腔造成活塞移动卡滞。从外形尺寸与安装边界来看，整体结构轴向总长度控制在常规同通径泄压阀的尺寸区间内，最大外轮廓为阀体中部的六方装夹结构，方便现场使用扳手拧紧安装，进出口螺纹的有效旋合长度符合常规管路连接的标准要求，安装时不需要预留过大的操作空间，侧向导出口的轴线与入口轴线垂直，安装时需注意导出口的朝向，避免泄放的流体直接喷向周边操作人员或其他电气设备，阀体整体最大外径不超过同通径管路接头的1.2倍，可适配紧凑布局的管路安装空间，安装时需保证活塞轴向处于水平或垂直向上状态，尽量避免活塞轴向垂直向下安装，防止长期使用后杂质沉积在活塞配合面造成卡滞，进出口端的连接螺纹需缠绕合适厚度的密封生料带或搭配密封圈，保证连接位置的外泄漏量控制在允许范围内。
