公寓楼通风系统用方形滑动式闸阀结构

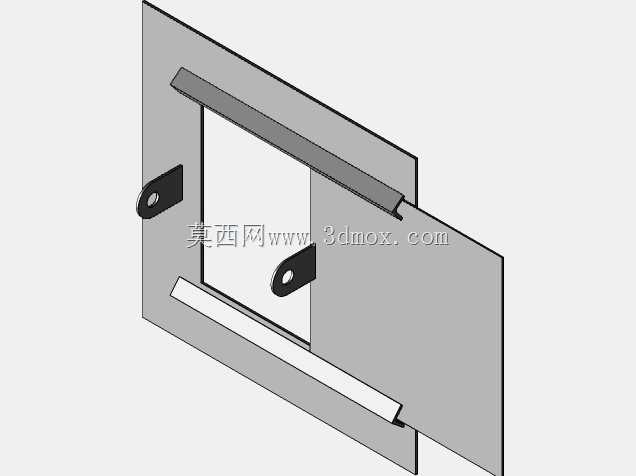

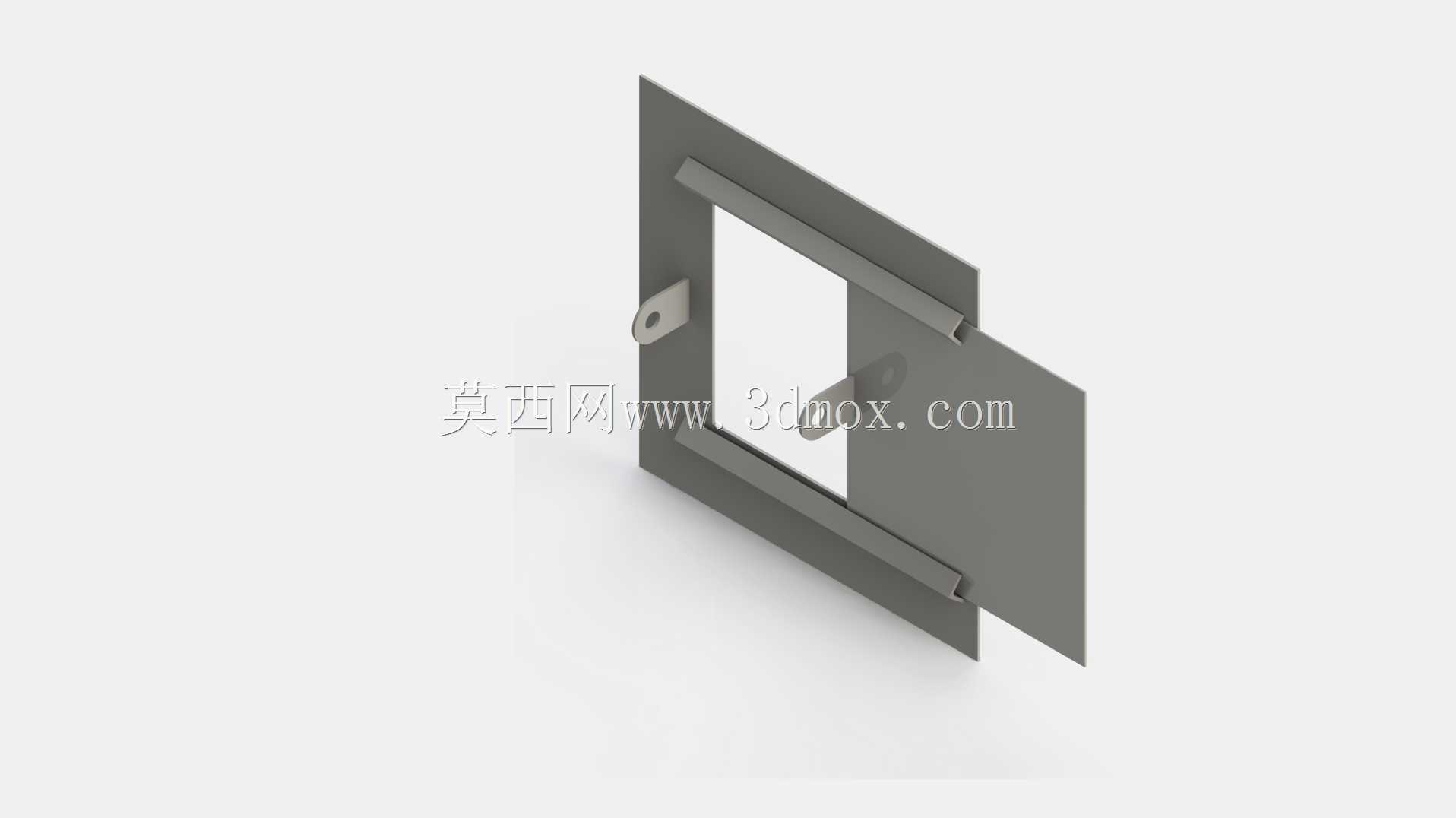

　　在民用建筑的竖向、水平通风风道布设场景中，这类滑动式方形闸阀是分支风路通断控制的常用部件，区别于圆形风管的蝶阀、对开多叶调节阀，它的结构更适配土建预留的方形通风洞口，尤其是公寓楼这类分户通风支管与主风道衔接的位置，不需要复杂的执行机构，依靠手动推拉阀板就能完成风路的启闭操作，后期运维的门槛极低，普通物业人员无需专业培训就能完成操作。从结构设计逻辑来看，整个阀体采用薄钣金折弯成型，没有复杂的铸造、机加工零件，加工成本可控，适合批量生产应用。阀体的外框尺寸刚好匹配210mm见方的通风洞口，安装时可以直接嵌入土建预留的风道接口，侧边预留的固定耳片开有安装孔，能够通过自攻螺丝或者膨胀螺栓直接固定在风道墙面，不需要额外的转接法兰，

　　大幅压缩了现场安装的工时。阀板的滑动轨道直接由外框钣金的折边构成，轨道间隙控制在0.5mm到1mm之间，既保证阀板推拉时不会出现卡滞，又能在关闭状态下减少漏风率，避免不同住户之间的风道串味问题。阀板上设置的小型拨片是操作受力点，操作人员只需要拨动拨片就能带动阀板沿轨道滑动，完全开启时阀板完全收纳到外框侧边的夹层内，不会对风道内的气流造成遮挡，风阻系数远低于同口径的蝶阀结构，不会因为阀件的存在造成通风量的额外损失；完全关闭时阀板完全覆盖通风开口，配合轨道处的细微间隙密封，能够有效阻断支管与主风道的连通，在住户长期不使用通风功能、或者冬季需要阻断室外倒灌冷风时，能起到很好的隔断作用。在实际生产装配环节，

　　整个阀体的零件全部采用模具冲压成型，折弯工序完成后只需要通过点焊或者拉铆就能完成整体组装，不需要复杂的焊接后打磨处理，表面做喷塑防锈处理后就能直接出厂，生产节拍快，质量稳定性容易控制。安装边界方面，阀体嵌入洞口后，外露的结构厚度不超过30mm，不会突出墙面过多，后续装修做风道收口时很容易将阀体隐藏在吊顶或者墙面装饰层内，只需要预留出拨片的操作空间即可，不会影响室内的装修美观度。不同于消防排烟系统使用的耐高温防火阀，这类普通通风闸阀不需要设置温感熔断机构，结构更简单，成本仅为同口径防火阀的十分之一左右，非常适合用在公寓卫生间、厨房的日常通风支管上，作为住户自主控制风路通断的末端部件。在建模过程中，需要重点注意钣金折弯的止裂槽设计，

　　避免折边位置出现应力开裂，同时阀板与轨道的配合公差需要反复校核，既要考虑钣金加工的公差累积，也要保证长期使用后不会因为积灰造成阀板推拉卡滞，侧边固定耳片的位置需要避开土建施工时的钢筋布设区域，保证安装时钻孔不会破坏建筑结构。另外，阀板的滑动行程需要精准计算，保证全开状态下阀板不会从轨道内脱出，全关状态下阀板的边缘能够完全覆盖开口，不会出现漏风的缝隙，实际测试中，这种结构的闸阀在关闭状态下的漏风率能够控制在5%以内，完全满足民用建筑日常通风的使用要求。
