油气开采用井口控制集成装置

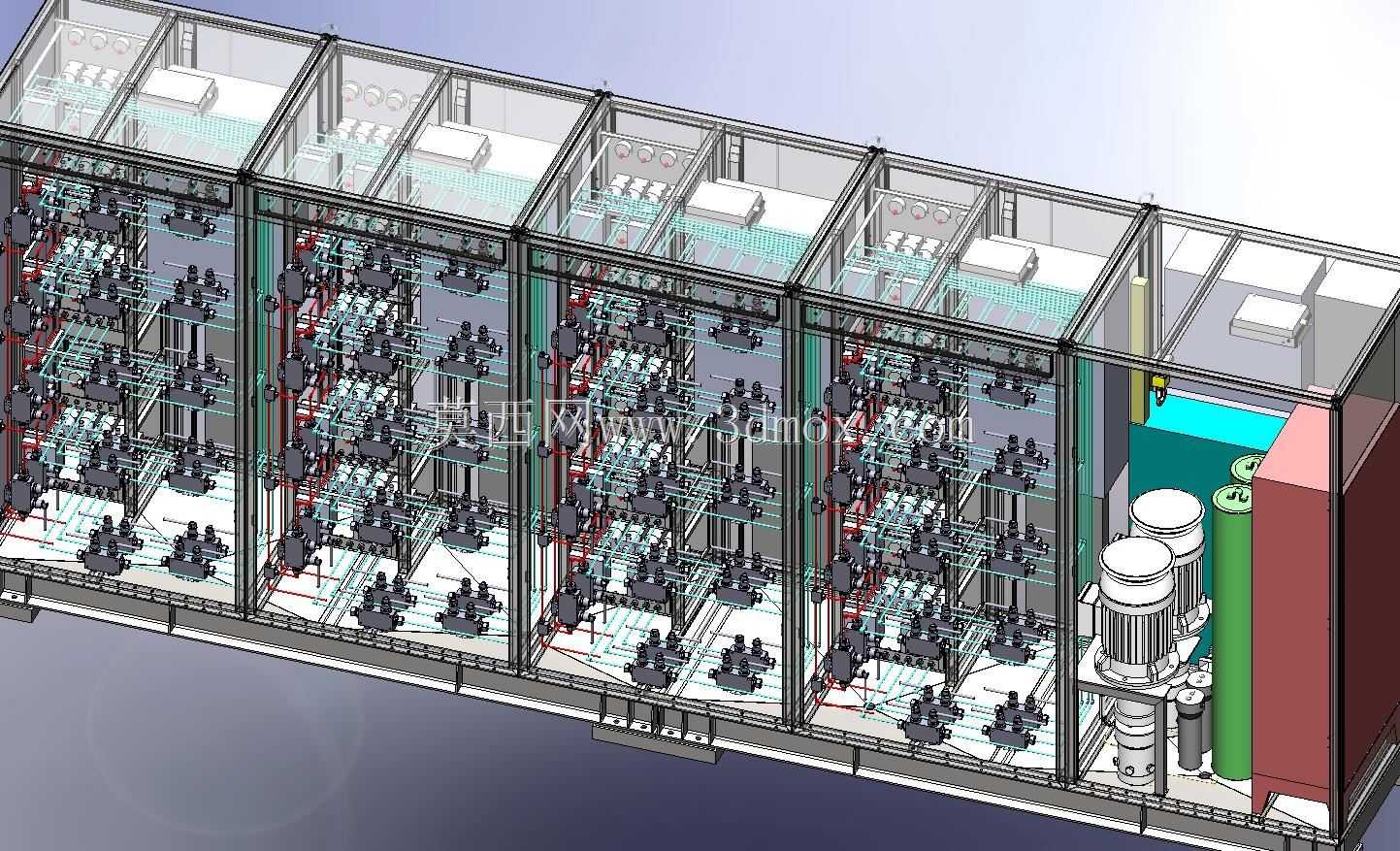

　　这套井口控制集成装置主要面向陆上及海上油气田的采油采气井场作业场景，在实际生产中承担着单井或多井井口的流体管控、压力调节、安全截断、流程切换的核心作用，是油气开采地面流程中衔接井下采油树与下游集输管线的关键枢纽设备。从三维模型的结构排布来看，整体采用模块化撬装式设计思路，将多组控制阀门、压力调节元件、管路汇管、辅助动力单元全部集成在统一的型钢焊接框架内，这种设计首先考虑的是井场现场的安装效率——传统散件安装的井口控制流程需要在现场逐一组装阀门、配接管线、做压力试验，整套流程往往需要数天的现场作业时间，而撬装集成的结构在工厂预制阶段就完成了所有元件的装配、试压、布线工作，运抵现场后仅需要对接井口来液管线、下游集输管线以及控制气源或电源接口，就能快速投入使用，大幅压缩了井场的施工周期，也降低了现场作业的安全风险。

　　从功能分区来看，装置沿长度方向划分为多个独立的控制单元，每个单元对应一口单井的控制回路，回路内集成了手动截断阀、气动紧急切断阀、节流调节阀、压力检测接口、放空排污支路，不同回路之间通过底部的汇管实现连通，既可以实现单井的独立管控，也能根据生产需求实现多井的流程切换、单井检修时的旁通作业，不会因为单井故障影响整个井组的正常生产。装置右侧预留的动力单元安装位，用来配套气动控制的气源处理组件或者液压控制的动力站，根据不同井场的控制需求，可以适配气动控制、液压控制或者气液联动控制模式，对于高含硫、高压的油气井，还可以在控制回路中增加高低压自动截断逻辑，当井口压力超出设定阈值时，紧急切断阀会自动触发关断，避免超压引发的生产安全事故。

　　在结构设计的细节上，框架主体采用标准工业铝型材或者型钢焊接成型，所有的管路排布都沿着框架的梁体做固定，避免管线悬空产生的振动疲劳，同时每一路管线的走向都预留了足够的操作空间，阀门的手轮、操作手柄全部朝向巡检通道一侧，操作人员在日常巡检时不需要探身到设备内部就能完成阀门操作、压力数据读取的工作。框架顶部设置的透明防护隔板，一方面可以阻挡露天井场的风沙、雨雪直接落在阀门和管线上，延缓元件的腐蚀老化，另一方面透明材质不会遮挡操作人员的视线，日常巡检时可以直接观察到所有管线和阀门的运行状态，不需要掀开防护板就能排查跑冒滴漏问题。

　　关于安装边界的尺寸设计，整套装置的宽度控制在标准集装箱运输的宽度范围内，长度根据井组的井数做模块化拓展，单组6井式的控制盘整体长度在六米左右，高度控制在两米二以内，既满足公路运输的尺寸限界要求，也适配井场常规的操作平台高度，设备底部的框架预留了标准的叉车孔和吊耳，不管是车间内转运、现场吊装还是叉车移位，都不需要额外制作专用吊具，适配井场常见的吊装作业条件。管线的接口全部设置在装置的后侧底部，对接现场管线时不需要在设备侧面预留额外的管线操作空间，整套设备可以紧贴井场的管墩安装，尽可能减少井场的占地面积，这对于用地紧张的海上平台井场、山区井场来说，能够大幅降低场地平整的工程量。

　　在元件选型的适配性设计上，所有阀组的连接法兰都采用石油行业通用的压力等级标准，根据不同井场的井口压力，可以选配16MPa、35MPa甚至更高压力等级的阀门元件，不需要改动整体框架结构和管路排布，只需要更换对应压力等级的阀组和管线就能适配不同的工况需求。管线上预留的压力、温度检测接口，也统一采用标准仪表安装螺纹，后期加装压力变送器、温度传感器或者接入井场的SCADA系统时，不需要重新在管线上开孔焊接，直接在预留接口上安装仪表就能完成数据采集的改造，降低后期的运维改造成本。装置内部的布线全部沿着框架内部的线槽敷设，控制气管或者液压管线和工艺管线之间做了隔离防护，避免工艺管线的高温或者振动影响控制线路的使用寿命，所有的线路接头都做了防松脱处理，适配井场长期振动的工作环境，减少日常运维中线路松动引发的控制故障。
