户外附着式中柱螺旋楼梯设计方案

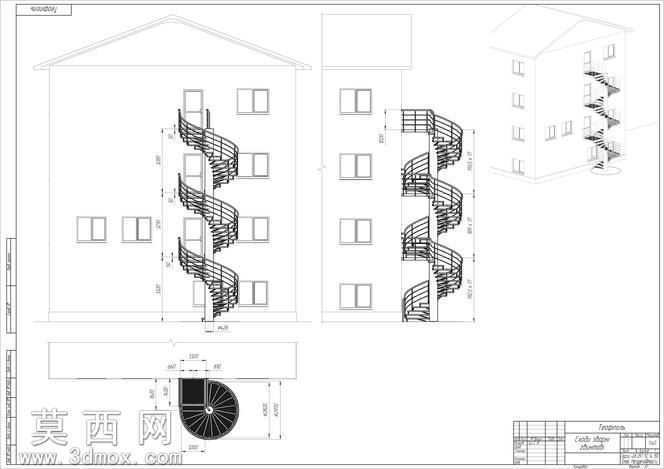

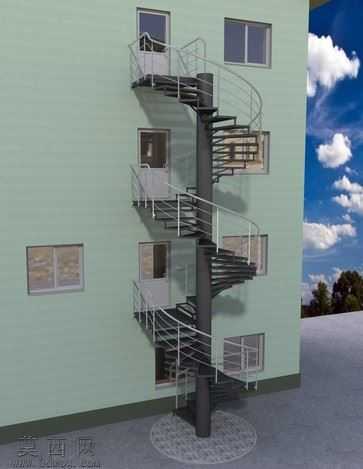

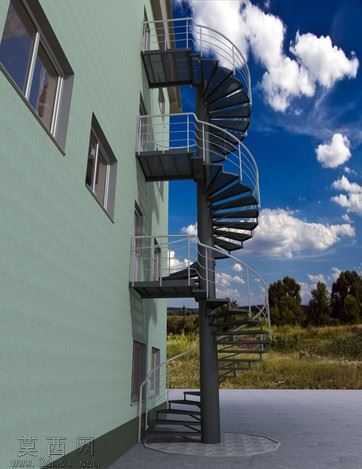

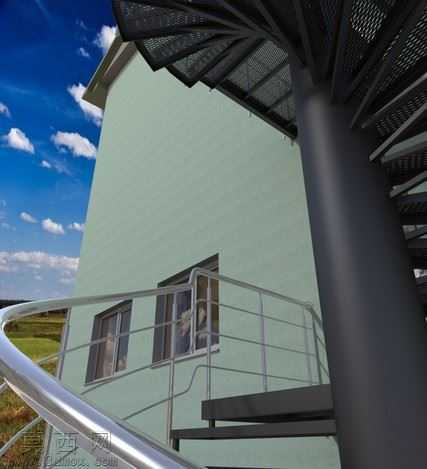

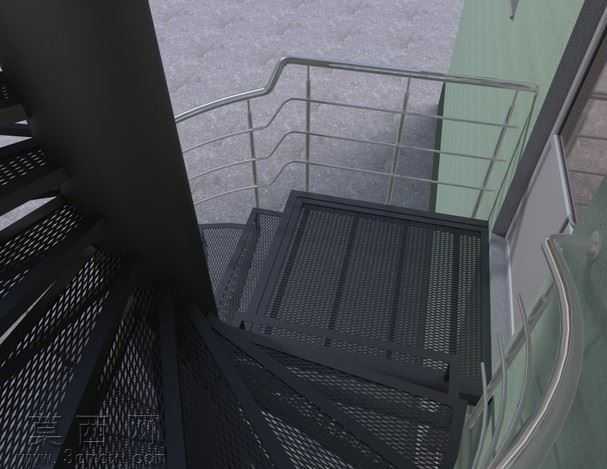

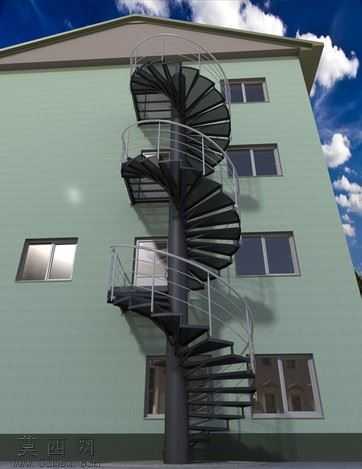

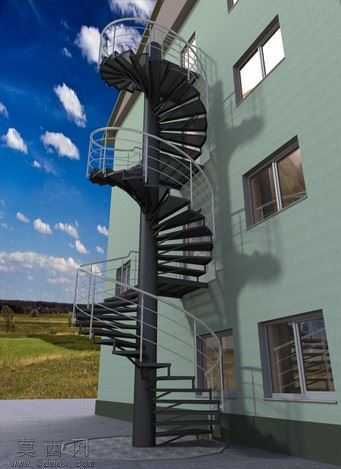

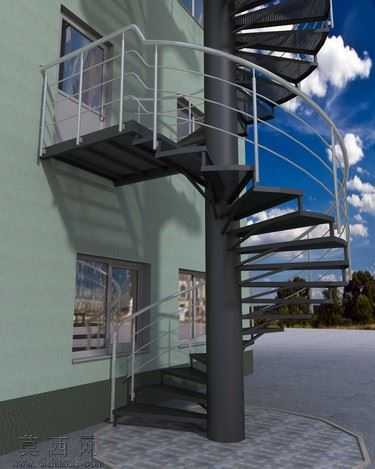

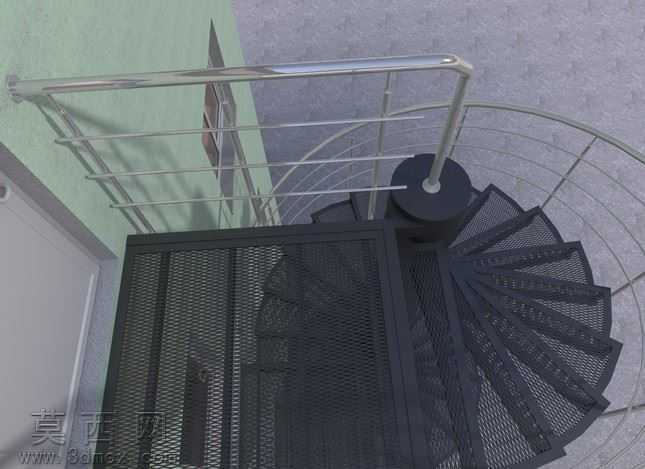

本作品为附着于多层民用建筑外墙的户外中柱螺旋楼梯三维设计，建模阶段以SolidWorks为核心工具，采用自顶向下的装配设计思路，首先确定贯穿建筑三层的中心承重钢柱的定位基准，以建筑外墙窗洞的排布尺寸为约束，校准每一层楼梯出入口与建筑入户平台的对接标高，确保踏步旋转抬升的过程中不会与建筑外窗、外墙饰面产生空间干涉。建模过程中对中心柱采用厚壁无缝钢管的参数化建模，根据户外承重需求设定管壁厚度与柱身分段连接的法兰结构，每一级扇形踏步均以中心柱为旋转轴做环形阵列，根据人体工程学要求设定踏步的抬升高度与踏面宽度，在靠近中心柱的踏面收窄区域做圆角过渡处理，避免尖锐棱角带来的使用安全隐患。材质设计上，整体楼梯主体采用哑光深灰金属材质模拟户外防腐喷塑钢结构，中心柱表面添加细微的颗粒质感还原真实喷塑工艺的肌理，踏步表面添加防滑纹理材质，模拟户外防滑踏步的使用特性；护栏部分采用拉丝不锈钢材质，环形扶手沿螺旋走向做平滑扫掠成型，竖向栏杆按照均匀间距排布，在每一层楼梯的出入口位置做扶手的收头处理，与建筑外墙的固定连接件做隐藏式结构设计，保证外观的整体性。渲染阶段采用户外自然光环境，以蓝天白云为环境背景，模拟正午阳光的照射角度，在建筑外墙与地面投射出螺旋楼梯旋转形态的自然阴影，还原楼梯安装完成后的真实视觉效果。结构设计上充分考虑户外使用的荷载需求，每一级踏步与中心柱的连接位置均设计加强筋结构，护栏与踏步、中心柱的连接点做受力强化处理，整体螺旋形态在满足垂直交通功能的前提下，尽可能压缩楼梯的占地空间，适配建筑外墙有限的安装区域，同时螺旋向上的流畅形态也为建筑外立面增添了设计层次感，兼顾实用功能与外观装饰性。
