工业用单侧扶手钢制斜向楼梯三维设计

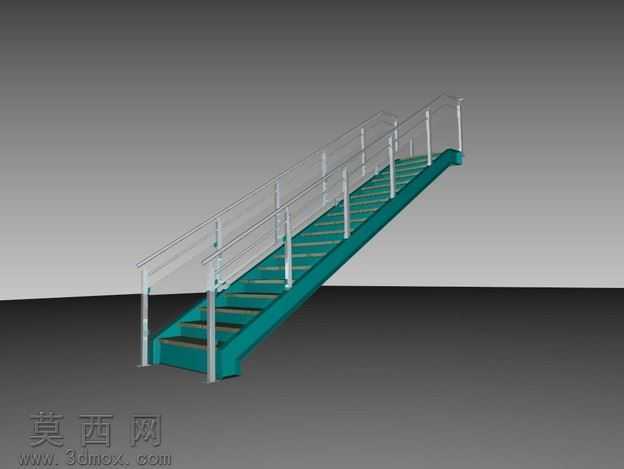

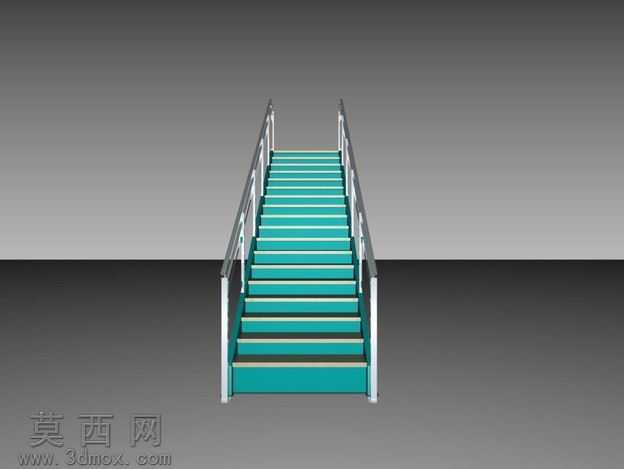

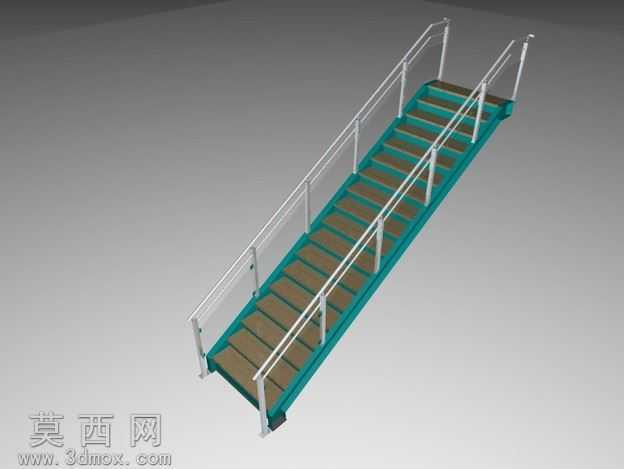

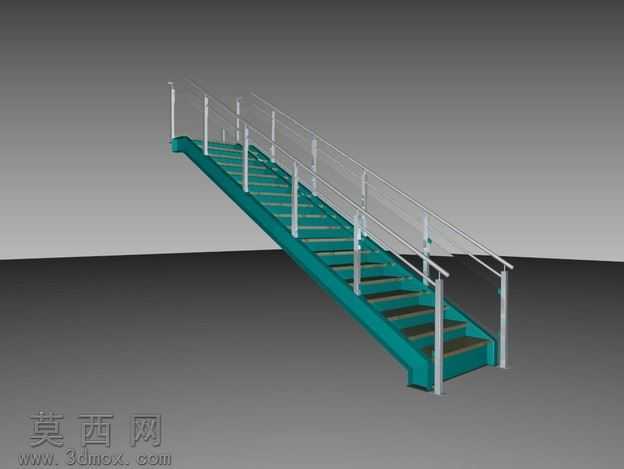

本作品为工业场景适用的单侧双栏扶手钢制斜向楼梯三维模型，建模过程采用Solid Edge软件完成全参数化构建，首先依据工业梯台通行的常规人体工程学参数确定基础尺寸：踏步高度控制在180-200mm区间，踏步宽度匹配250-280mm的舒适踏面尺寸，整体梯段倾斜角度控制在35度至40度的安全通行区间，确保人员上下通行时的步态自然无局促感。建模阶段先绘制梯段侧边的钢制梯梁轮廓，采用等厚度钢板折弯成型的结构逻辑，通过拉伸特征生成双侧梯梁主体，再逐块绘制踏步板的矩形轮廓，以阵列特征完成所有踏步的均匀排布，每块踏步板与梯梁的连接位置预留焊接贴合面，还原实际钢结构加工的装配逻辑。扶手部分采用圆管型材作为主体构件，首先生成沿梯段倾斜方向延伸的主扶手圆管路径，通过扫掠特征生成扶手主管，再按等间距排布垂直的扶手立柱，立柱底部与梯梁上表面做贴合约束，同时在扶手主管与梯梁之间增设两层横向连接杆件，提升扶手整体的抗侧推强度，所有杆件的连接位置均做圆角过渡处理，避免尖锐棱角带来的安全隐患。材质渲染阶段，梯梁与踏步板采用青绿色工业防锈漆材质，调整材质的粗糙度参数模拟哑光漆面的真实质感，表面添加细微的颗粒纹理还原实际喷涂漆面的肌理效果；扶手杆件采用亮面不锈钢材质，调整金属反射参数，模拟不锈钢表面的柔和反光特性，同时添加细微的拉丝纹理提升材质真实度。场景渲染采用中性灰色渐变背景，搭配柔和的三点布光方案，主光源从梯段斜上方投射，生成自然的结构阴影，辅助光源补全暗部细节，避免结构连接处出现死黑区域，顶光补充整体亮度，清晰呈现楼梯的整体轮廓与结构层次。设计过程中充分考虑工业场景的使用需求，整体结构无冗余构件，所有受力构件的尺寸均匹配常规钢结构楼梯的承重要求，单侧扶手的设计适配靠墙安装的使用场景，既节省安装空间，又能满足人员通行的扶靠防护需求，模型的所有特征均保留可编辑参数，可根据实际安装场景的层高、通行宽度需求快速调整尺寸参数，适配不同的工业安装场景。
