直列四缸四冲程发动机剖视结构展示

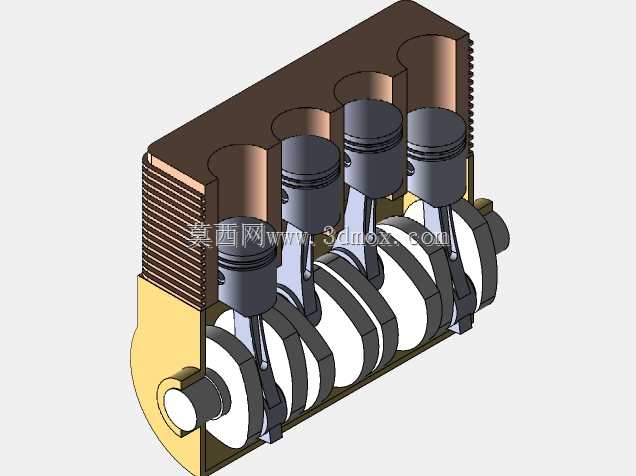

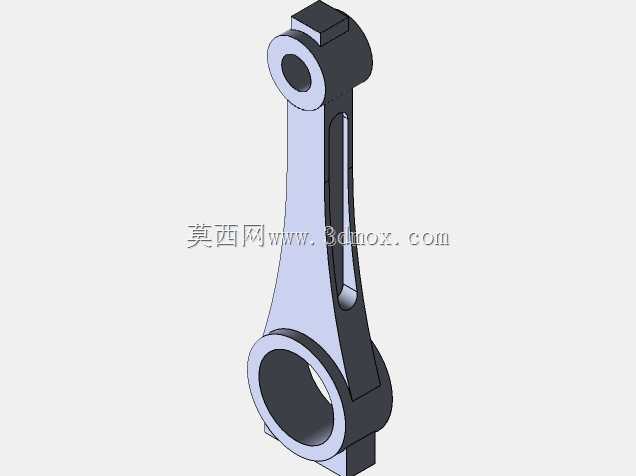

　　这款直列四缸动力单元的剖视建模成果，核心面向动力机械教学演示、小型动力设备选型参考、内燃机结构原理实训场景搭建使用，日常在职业院校汽修实训课堂、内燃机原理科普展项、小型通用动力设备改装验证环节都能见到这类结构的实际应用，它承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，为配套设备提供持续稳定的动力输出。从结构功能特性来看，模型采用半剖视的呈现形式，完整保留了缸体、活塞组、连杆组件、曲轴总成的装配关系，没有做多余的外观包覆遮挡，能直观看到四个活塞沿直列排布的缸筒依次布置，每个活塞通过活塞销与对应连杆铰接，连杆下端则与曲轴的连杆轴颈配合，将活塞的上下往复直线运动转化为曲轴的旋转运动，完全还原四冲程循环中进气、压缩、做功、

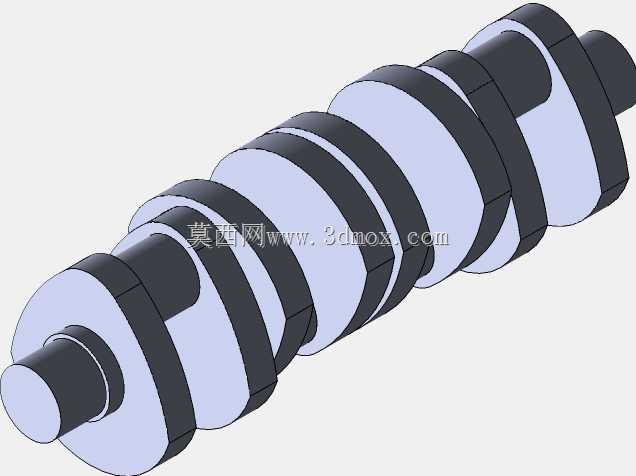

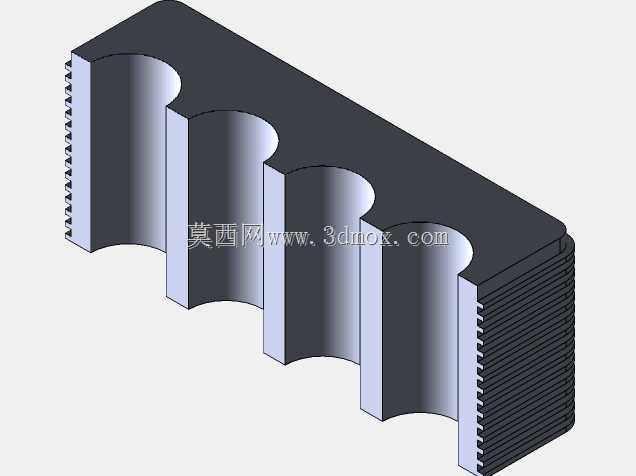

　　排气四个行程的运动传递路径，缸体外壁的散热鳍片结构也做了等比例还原，对应风冷机型的散热需求，能让查看者快速理清各部件的运动干涉边界与配合公差预留逻辑。做这套结构建模的时候，最先敲定的是缸心距参数，要保证相邻缸筒之间的壁厚满足强度要求，同时控制整机的横向总宽度，避免整体尺寸过于臃肿；之后匹配活塞行程与曲轴回转半径的对应关系，连杆长度的选取特意避开了运动死点，同时控制活塞在上下止点时的侧压力在合理区间，减少缸壁的偏磨风险；曲轴的平衡块布局是建模时反复调整的部分，四个曲拐的错开角度严格按照1-3-4-2的点火顺序做180度相位差布置，平衡块的配重轮廓经过反复校核，能抵消大部分往复惯性力与旋转惯性力，降低整机运行时的振动水平；

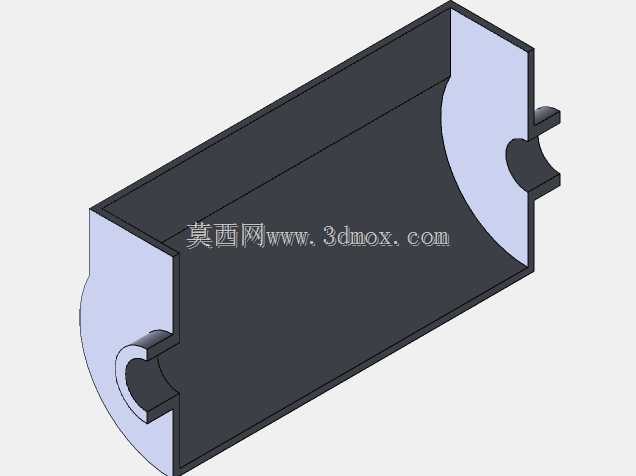

　　缸筒内壁与活塞裙部的配合间隙、连杆大小头的铰接间隙都按照实际装配要求预留了合理空间，避免运动过程中出现卡滞。从安装边界来看，整机的纵向长度主要由曲轴两端的输出端、支撑轴颈长度决定，输出端预留了标准的轴键槽结构，能直接匹配飞轮或者动力输出联轴器的安装需求；缸体下端的曲轴箱结合面做了平整化处理，对应油底壳的安装密封面，安装孔位的排布符合通用小排量四缸动力的安装孔距规范，能直接适配多数通用动力安装机架的固定点位；缸体上部的缸盖结合面预留了缸盖螺栓的安装孔位，对应燃烧室、气门机构的安装空间，整机的高度方向从曲轴最低点到缸体顶面的尺寸控制在合理区间，不会因为过高导致配套设备的重心上抬影响稳定性。在实际教学场景中，

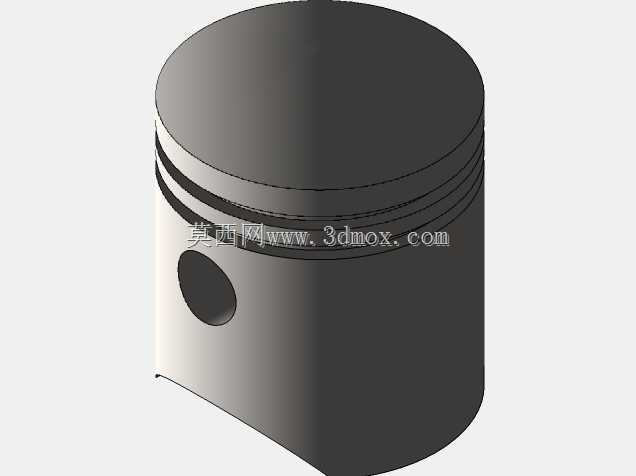

　　这类剖视模型能让学员不用拆解真实发动机就能看清内部的动力传递路径，快速理解四冲程循环的工作逻辑，在做小型动力设备改装方案验证时，也能通过这个模型快速核对安装空间是否存在干涉，提前排查部件布局的不合理之处，建模过程中所有的配合面都按照实际工程要求做了简化但不缺失关键特征，既保证了结构展示的清晰度，也不会因为多余的细节干扰对核心运动逻辑的理解，活塞环槽、连杆油道这些细节特征也做了对应还原，能对应真实部件的润滑、密封功能需求，曲轴的主轴颈支撑位置也按照全支撑结构做了布置，每个连杆轴颈两侧都有主轴颈支撑，保证曲轴运转时的刚性，避免高速运转时出现挠曲变形。
