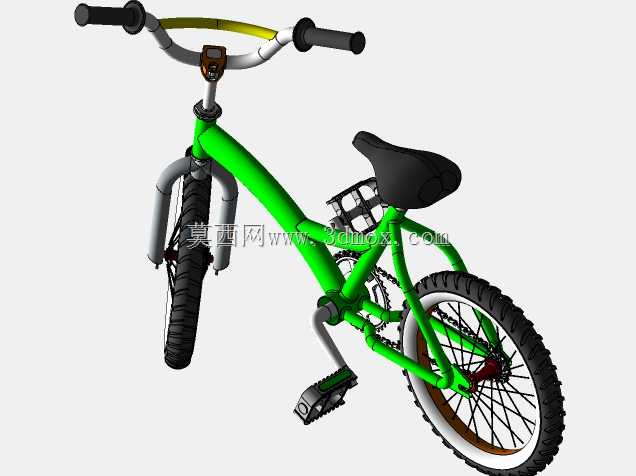

儿童代步脚踏自行车三维结构设计

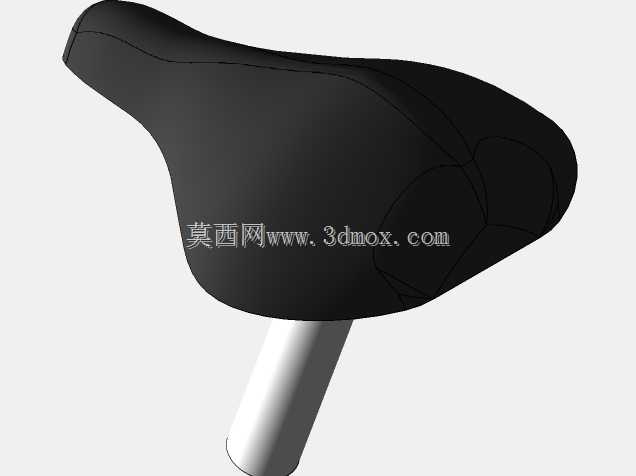

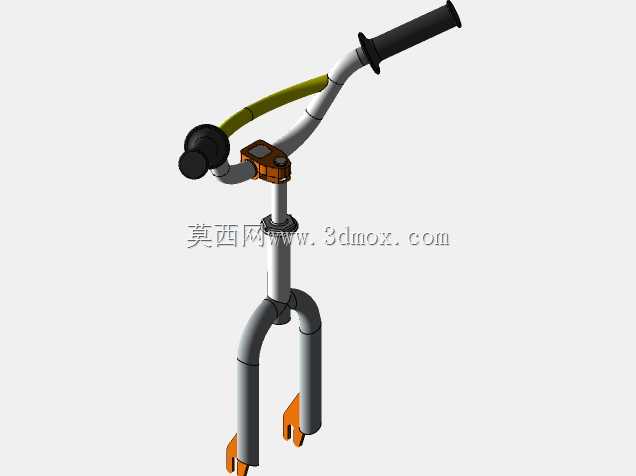

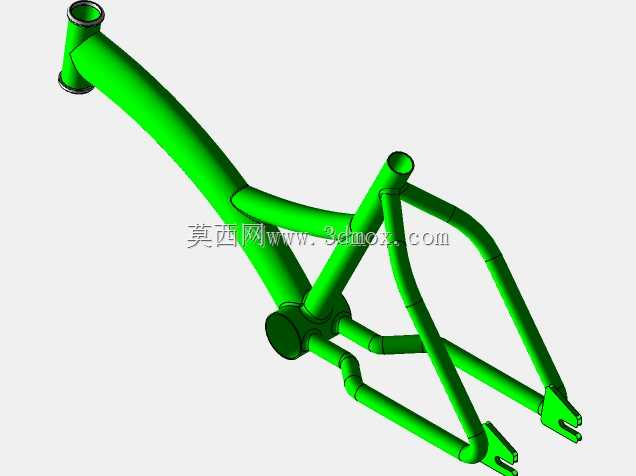

　　这款儿童脚踏自行车的结构设计，核心围绕低龄骑行者的使用场景展开，适配4-8岁年龄段儿童的户外休闲、短距离代步需求，常见于社区骑行、公园休闲、儿童骑行启蒙训练等场景，是儿童接触两轮骑行工具的入门级载体。设计过程中首先考虑的是骑行姿态的适配性，车架采用高跨点低跨度的弧形上管结构，避免儿童上下车时卡绊腿部，立管角度匹配儿童坐姿时的躯干倾斜角度，保证骑行过程中重心始终落在两轮中心区域，降低侧翻风险。车把部分采用小宽度燕把设计，握把直径适配儿童手掌围度，把套表面设置防滑纹理，转向限位结构限制最大转向角度，避免急转时车把与车架碰撞，同时防止转向角度过大导致的摔车。鞍座采用宽面软质发泡结构，支撑面积覆盖儿童臀部主要受力区域，

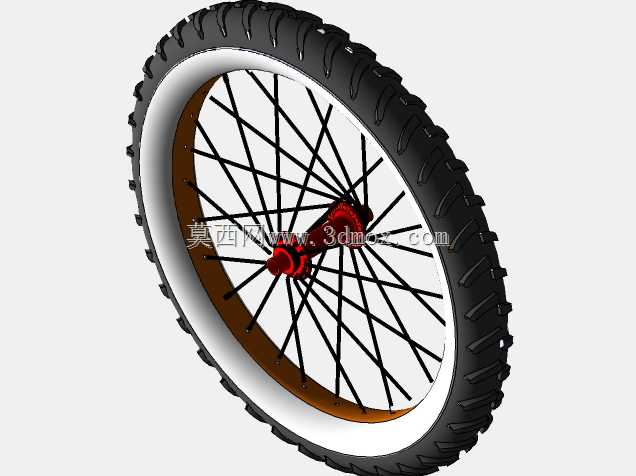

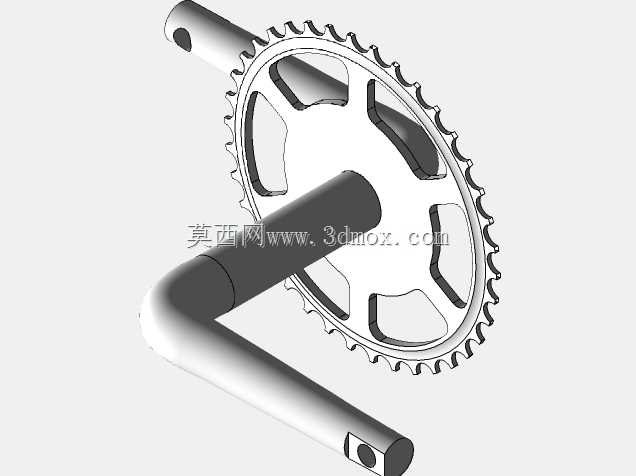

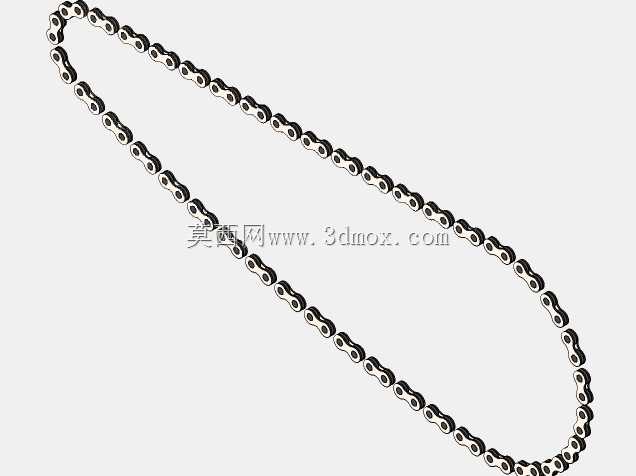

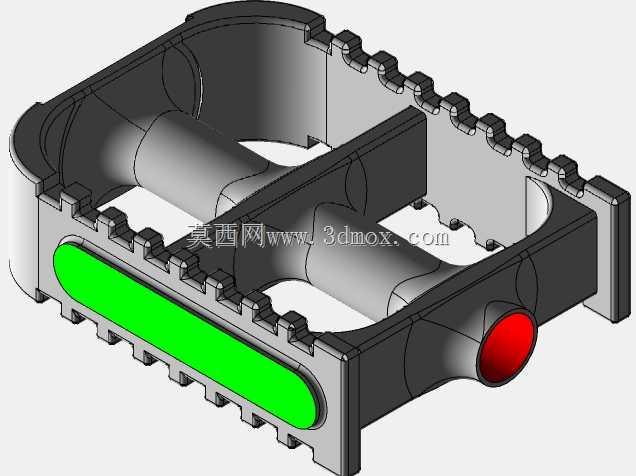

　　座杆调节行程覆盖150mm范围，可适配不同身高儿童的腿长需求，鞍座表面的防滑纹理可避免骑行过程中臀部移位。轮组部分采用小直径充气轮胎，胎面设置浅块状防滑花纹，兼顾铺装路面的低滚阻与轻微非铺装路面的抓地力，轮圈采用高强度铝合金结构，辐条采用等距交叉排布方式，保证轮组径向与侧向的结构强度，前后轮轴的安装位设置防松锁紧结构，避免长期骑行震动导致的轴芯松动。传动部分采用单速链传动结构，牙盘与飞轮的传动比匹配儿童腿部发力区间，避免传动比过大导致踩踏费力，护链罩完全覆盖牙盘与链条上半部分，防止儿童裤脚卷入传动结构，脚踏采用双面防滑结构，表面设置凸起防滑钉，踩踏面尺寸适配儿童脚掌大小，脚踏轴设置密封轴承，降低转动阻力同时阻挡灰尘进入。

　　制动部分采用钳形刹结构，刹把握距适配儿童手指长度，制动行程设置较短的空程区间，保证轻捏即可获得足够制动力，刹车皮采用耐磨橡胶材质，与轮圈刹车边的接触面积经过优化，避免制动时轮圈跑偏。前叉采用高碳钢减震结构，可过滤铺装路面细小颠簸带来的震动，提升骑行舒适度，前叉与车架头管的配合处采用双碗组轴承结构，转向顺滑无旷量。整车所有外露的金属部件端部都做了圆弧倒角处理，没有尖锐凸起，避免儿童磕碰受伤，所有紧固件都采用防松设计，覆盖塑料防护帽，既防止螺丝锈蚀，也避免外露螺丝刮蹭衣物或皮肤。设计过程中对各部件的安装边界做了明确约束，车架各焊接位的焊缝高度控制在2mm以内，避免焊瘤凸起影响外观或造成磕碰，各转动部件的活动间隙控制在合理范围，

　　既保证转动顺滑，也不会出现过大旷量导致的结构晃动。整车重心高度控制在离地350mm以内，即使儿童骑行中出现失衡，也能快速脚撑地面保持稳定，轴距控制在700mm范围，兼顾转向灵活性与直行稳定性，最小转弯半径控制在1.8m以内，适配小区、公园等狭窄区域的转向需求。从结构建模的角度来看，每个零件的特征构建都遵循实际加工工艺要求，管材类零件采用抽壳、扫描特征构建，还原真实管材的壁厚与弯折弧度，注塑类零件如把套、鞍座、脚踏、护链罩等，都预留了合理的拔模斜度与壁厚，符合注塑成型的工艺要求，金属冲压件如刹把、轮圈辐条等，都按照实际冲压折弯工艺构建特征，没有出现工艺无法实现的不合理结构。装配过程中严格按照实际整车装配流程设置配合关系，转动部件设置旋转自由度，紧固件设置同轴与面重合配合，保证虚拟装配下的机构运动与实车完全一致，可直接用于结构校验、运动仿真以及后续的工程图输出。
