起重机小车行走驱动轮结构设计

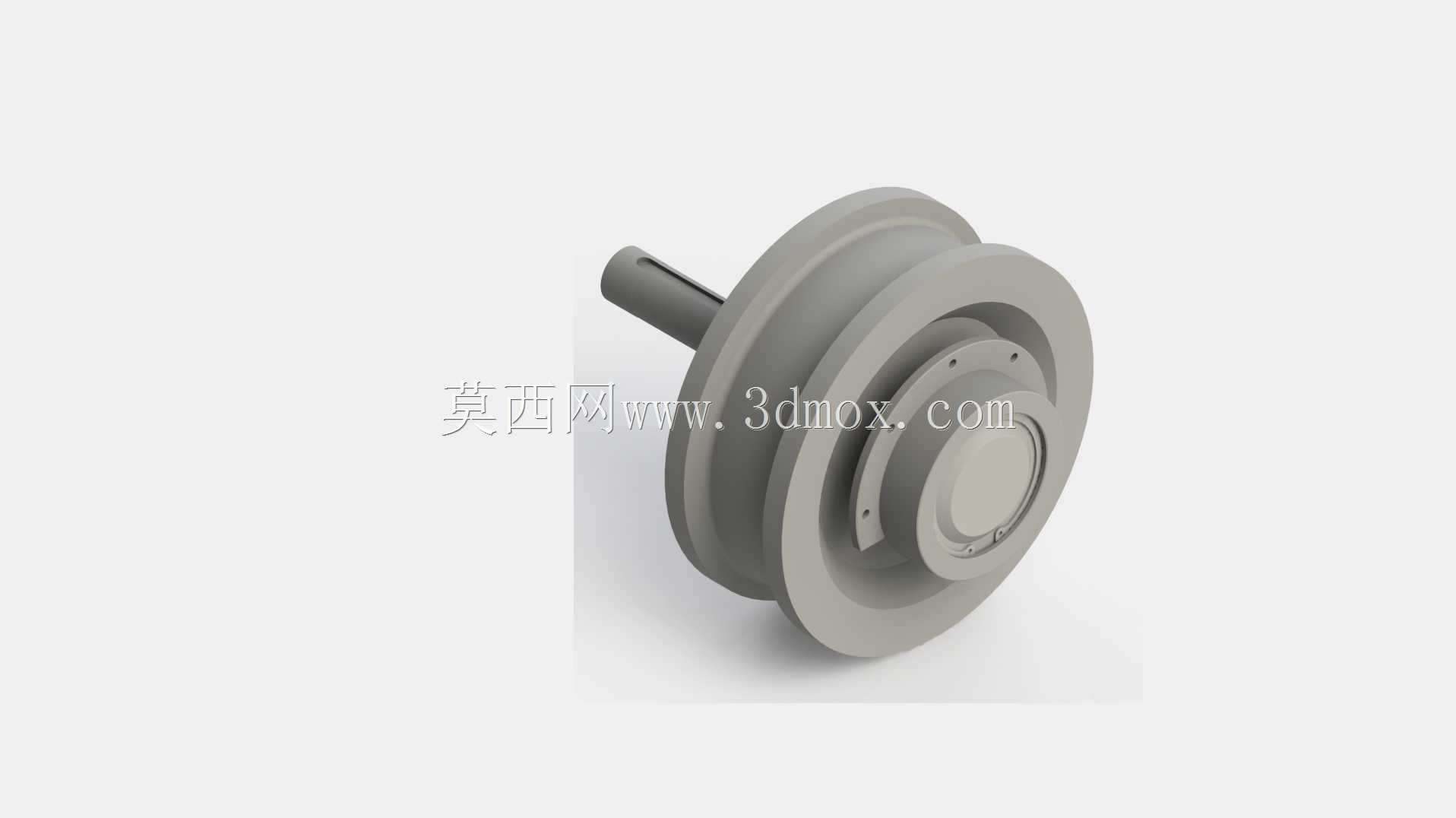

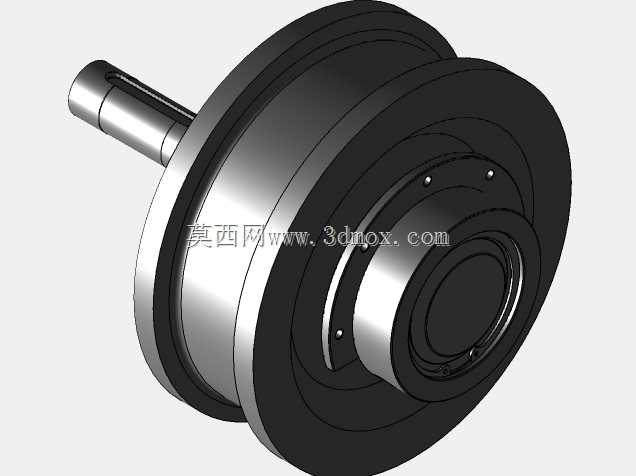

　　在桥式、门式起重机的小车运行机构中，驱动轮是直接承载整车自重与吊重载荷、同时传递行走驱动力的核心受力部件，其结构合理性直接决定小车运行的平稳性、轮轨接触寿命以及整机作业的安全冗余。这款驱动轮采用单轮缘带轴一体化结构设计，轮缘设置在轨道外侧，主要作用是约束车轮运行轨迹，避免小车在启停、偏载运行时出现脱轨风险，相比双轮缘结构，单轮缘设计更适配中小吨位起重机小车的紧凑安装空间，同时减少轮缘与轨道侧面的不必要摩擦，降低运行阻力。

　　从实际应用场景来看，这类驱动轮多用于10t及以下吨位的桥式起重机小车、电动单梁起重机运行端梁，也可适配部分门式起重机的起重小车行走机构，安装时直接与端梁的轴承座配合，轮轴一端通过键连接与减速机构输出端相连，将减速机输出的扭矩转化为车轮沿轨道的滚动摩擦力，带动小车沿主梁轨道完成横向行走动作，实现吊重的水平位置调整。在生产现场的实际使用中，这类车轮需要承受垂直方向的额定载荷、小车启停时的纵向冲击载荷，以及偏载作业时轮缘与轨道侧面的横向挤压力，因此设计时对轮体的强度、轮面的硬度都有明确要求。

　　设计思路上，轮体与轮轴采用过盈配合加键连接的组合固定方式，避免大扭矩传递时出现轮轴与轮体的相对转动，轮面采用中频淬火处理，保证接触区域的硬度满足轮轨接触疲劳要求，减少长期运行后的踏面磨损、点蚀问题。轮体的踏面采用锥面设计？不对，实际这款是圆柱踏面，适配平轨使用，踏面宽度比所用轨道的顶面宽度宽出一定余量，即使小车安装存在少量同轴度误差，也能保证轮面与轨道的有效接触面积，避免局部应力集中。尺寸参数上，这款驱动轮的踏面直径为360mm，轮缘外径比踏面直径大出一定尺寸，形成足够的防脱限位高度，轮宽为135mm，适配常用的QU70、P43等型号的起重轨道，轮轴的伸出端长度、轴径尺寸均匹配标准端梁的轴承座安装位，可直接替换同规格的现有损坏车轮，无需对端梁结构做二次修改。

　　安装边界方面，轮轴两端的配合轴颈公差按照h7级精度加工，与安装轴承的内圈形成过渡配合，保证轴承安装后无径向窜动，轮体与端梁侧板之间预留有足够的间隙，避免运行时轮体与端梁结构发生剐蹭。在实际装配时，需要保证同一端梁下两个车轮的踏面同轴度误差控制在允许范围内，两侧车轮的轮缘与轨道侧面的间隙保持均匀，避免出现单边轮缘长期摩擦轨道的问题，减少运行噪音和轮缘磨损。从受力角度分析，驱动轮的轮辐部分采用等强度圆弧过渡设计，在保证整体承载能力的前提下，尽可能减少轮体的自重，降低小车运行机构的整体惯量，让小车的启停动作更平稳，减少制动时的溜车距离。

　　在长期的现场运维经验中，这类驱动轮的失效形式多为踏面过度磨损、轮缘磨薄、轮轴键槽崩裂，因此在建模时，对键槽的位置、深度都做了应力校核，保证在额定扭矩传递下键槽侧壁的压应力在材料许用范围内，轮体与轮轴的配合面长度足够，避免出现轴孔配合松动的问题。另外，轮体的圆角过渡位置都做了倒角处理，避免热处理时出现应力集中导致的裂纹，同时也能减少装配时的锐角剐蹭风险。这款结构已经经过实际生产安装验证，在常规车间吊装作业场景下，能满足长期连续运行的使用要求，轮面的磨损速率在正常维护周期内处于可控范围，轮缘的强度足够承受偏载时的横向冲击力，不会出现轮缘断裂的安全隐患。对于结构设计人员来说，建模时需要重点关注踏面的圆柱度、轮轴的同轴度、键槽的对称度这些形位公差要求，这些参数直接影响车轮安装后的运行精度，若形位公差超差，很容易出现小车运行卡滞、轮缘偏磨、运行噪音大等问题。同时，在做装配仿真时，需要验证车轮转动时与周边端梁结构、轨道压板等部件的间隙，避免出现运动干涉，保证小车在全行程运行过程中无剐蹭。
