起重作业承载用吊钩结构三维设计

　　作为起重设备直接承载吊重的核心受力构件，吊钩的结构合理性直接决定吊装作业的安全冗余，在车间物料转运、港口集装箱装卸、建筑工地构件吊装、重型设备安装等场景中，吊钩需要反复承受交变载荷、冲击载荷的作用，任何结构设计上的应力集中缺陷，都可能在长期循环载荷下萌生疲劳裂纹，最终引发吊重坠落的恶性安全事故。

　　从结构功能逻辑来看，该吊钩采用整体锻造式曲钩构型，上部设置封闭环形挂接端，用于和起重小车的动滑轮组吊叉、卸扣等上游连接件配合，环形挂接端的内孔尺寸匹配常规起重卸扣的销轴直径范围，安装时可直接穿入销轴完成铰接，无需额外加工适配结构，挂接端与钩身之间采用大圆弧过渡结构，避免直角转折带来的应力突变。钩身的弯曲段是主要的承载区域，设计时按照额定起重量的1.5倍动载系数、3倍静载系数核算截面抗弯模量，钩身截面从挂接端向下逐渐过渡到椭圆变截面形态，在钩尖位置设置防脱挡边的安装凸台，可配套加装弹簧式防脱棘爪，防止吊装过程中吊索具从钩口滑出。

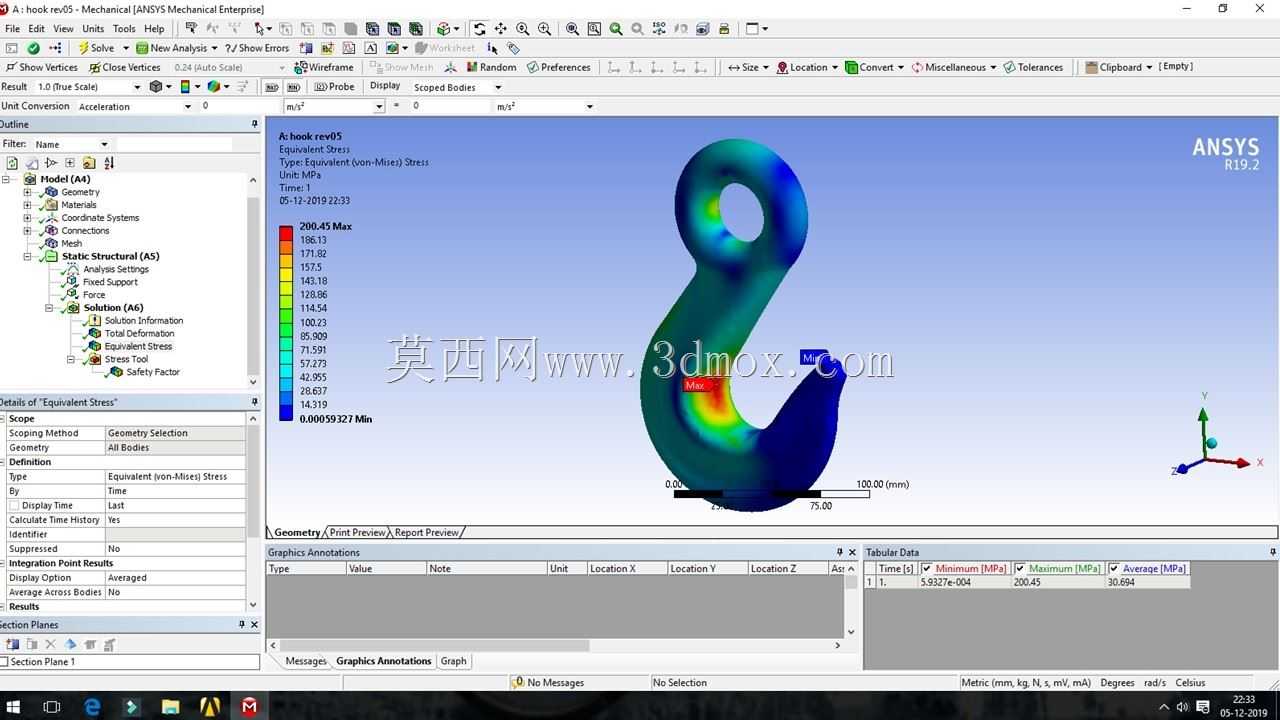

　　在建模阶段的结构校核环节，需要重点关注钩身弯曲内侧的应力分布状态，通过有限元静力学仿真可以看到，当吊钩承受额定竖直向下载荷时，最大等效应力出现在钩身弯曲段的内侧弧面位置，这一区域的应力值约为钩身外侧同截面位置的1.6-1.8倍，因此在结构设计时特意将该区域的截面厚度做了局部加厚处理，同时严格控制内侧弧面的加工粗糙度，避免表面刀痕成为疲劳裂纹的起始点。钩身下部的钩尖段做了向上的回弯设计，回弯角度控制在12度到15度之间，既保证吊索具可以顺利滑入钩腔，又能在吊重出现小幅摆动时，限制吊索具向钩口方向的滑移趋势。

　　从安装边界尺寸来看，该吊钩的上部挂接环内孔直径适配10吨级桥式起重机、门式起重机的动滑轮组吊叉间距，整体钩身长度控制在常规起重吊具的安装空间范围内，不会出现与起重机卷扬钢丝绳、滑轮组护罩发生运动干涉的问题。钩腔的开口尺寸满足常规钢丝绳吊索、合成纤维吊装带、链条吊具的挂接需求，可适配多种规格的吊索具使用，无需针对不同吊具更换吊钩结构。在实际作业过程中，吊钩会随起重小车的行走、起升机构的升降产生多方向的摆动，因此挂接环的铰接位置预留了足够的转动间隙，允许吊钩在水平面内360度自由旋转，在垂直面内有15度左右的摆动余量，避免吊装过程中因吊重偏斜产生附加的弯曲力矩作用在钩身截面上。

　　考虑到起重作业的复杂工况，吊钩的结构设计还兼顾了磨损后的可修复性，钩身与吊索具接触的承载面预留了3-5mm的磨损余量，当长期使用出现表面压痕、磨损量达到设计阈值时，可通过补焊、打磨的方式修复截面尺寸，经探伤检测合格后可继续投入使用，降低构件更换成本。同时整个钩体的外轮廓没有尖锐凸起，所有棱边都做了圆角倒钝处理，避免吊装作业过程中尖锐棱角割伤吊索具的纤维层或者钢丝绳丝股，延长配套吊索具的使用寿命。在结构细节处理上，挂接环与钩身的过渡区域没有设置截面突变的台阶，整个钩体的轮廓线采用连续顺滑的曲线过渡，尽可能降低交变载荷下的应力集中系数，提升构件的疲劳寿命。
