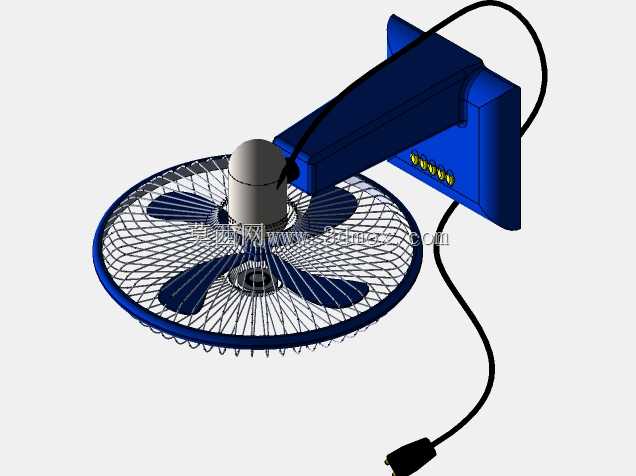

壁挂式摇头送风台扇结构设计方案

　　这款壁挂式台扇的结构设计，核心围绕小空间壁挂安装的送风需求展开，区别于传统落地扇占用地面空间、台置扇占用桌面面积的痛点，适配出租屋小面积工位、学生宿舍上铺、小型商铺墙面、食堂操作间边角等无法放置落地或台置风扇的场景，安装后不挤占活动与置物空间，送风覆盖范围可通过摇头机构调整，满足固定区域内多人或多工位的送风降温需求。从实际使用场景出发，这款风扇的安装边界做了针对性优化，壁挂底座采用贴墙式矩形结构，安装时仅需在墙面预留对应四个固定孔位的安装平面，墙面平整度误差不超过2mm即可保证安装稳固，底座与墙面的贴合面做了防滑筋条设计，避免长期运行震动导致的固定件松动；整机伸出墙面的悬臂长度经过反复校核，

　　既保证扇头有足够的摇头转动空间不会磕碰墙面，又不会因悬臂过长导致运行时整机抖动，扇网最外侧与墙面的最小安全距离控制在合理范围，避免用户误触扇叶的同时，不会过度占用过道空间。功能设计上，这款风扇保留了台扇的核心送风逻辑，扇叶采用四叶大曲率设计，区别于三叶扇的硬风感，四叶结构切割气流更细密，送风柔和度更高，长时间直吹不会产生明显的不适感；扇头的俯仰角度调节范围覆盖水平向下15度到向上30度，搭配水平方向90度的自动摇头机构，可覆盖安装位置前方扇形区域的送风需求，适配不同坐姿、站姿下的送风高度要求。网罩采用细密钢丝焊接结构，钢丝间距控制在12mm以内，符合家用电器安全防护要求，既不会阻挡气流送出，又能防止手指伸入触碰运转的扇叶，

　　网罩外圈采用包胶结构，避免安装或清洁时边缘划伤手部。设计思路上，整机采用模块化拆分逻辑，分为壁挂底座、悬臂连接段、电机驱动舱、扇叶组件、防护网罩、电源线走线结构六个独立模块，每个模块之间采用快拆式连接结构，后期维护时可单独拆卸故障模块更换，无需整体拆解整机；电机驱动舱与悬臂段的连接部位采用阻尼转轴结构，调整俯仰角度时无需额外拧动固定旋钮，调整到对应角度后依靠阻尼力即可保持姿态，操作更便捷。电源线从悬臂段内部走线，仅在底座下方留出出线口，避免明线外露缠绕积灰，出线口位置做了橡胶护线圈，防止长期弯折导致电源线外皮破损漏电。外形尺寸方面，扇网直径控制在300mm级别，属于小规格壁挂风扇范畴，适配10-15平米的小空间送风需求，

　　整机重量控制在2kg以内，安装时无需对墙面做特殊加固，普通砖混墙面、木质隔板墙面甚至厚度足够的瓷砖墙面都可安装，固定件采用膨胀螺丝搭配自攻螺丝的组合，不同墙面材质可替换对应固定件，安装适配性更强。结构细节上，电机舱尾部的散热孔采用向下倾斜的格栅设计，避免日常清洁时水溅入电机内部，同时灰尘不易直接堆积在散热孔内；扇叶与电机输出轴的连接部位采用D型轴搭配防松卡簧，长期高速运转不会出现扇叶松动打滑的问题；网罩的固定采用圆周均匀分布的卡扣结构，清洁扇叶时无需借助工具，掰开卡扣即可取下前网罩，日常维护难度低。从工程建模角度看，这款风扇的所有配合部位都做了公差预留，塑料件之间的卡扣配合预留0.2mm的装配间隙，金属网罩与塑料外圈的配合预留0.3mm的过盈量，既保证装配时的顺畅度，又不会出现装配后松动异响的问题；转动部位的阻尼转轴做了寿命校核，可满足至少上万次的角度调整不会出现阻尼失效，摇头机构的齿轮组采用润滑脂封装结构，长期运行无需额外加注润滑脂，降低后期维护成本。实际使用中，这款风扇的送风距离在最高转速下可达3米，覆盖安装位置前方的常规活动区域，最低转速下运行噪音控制在较低水平，适配夜间休息、办公学习等对噪音敏感的场景；壁挂安装的方式也避免了地面放置风扇容易被碰撞倾倒的风险，尤其适合有孩童活动的家庭场景，安装高度控制在1.8米以上时，孩童无法触碰扇网，使用安全性更高。
