金属冲压件排样工艺结构设计方案

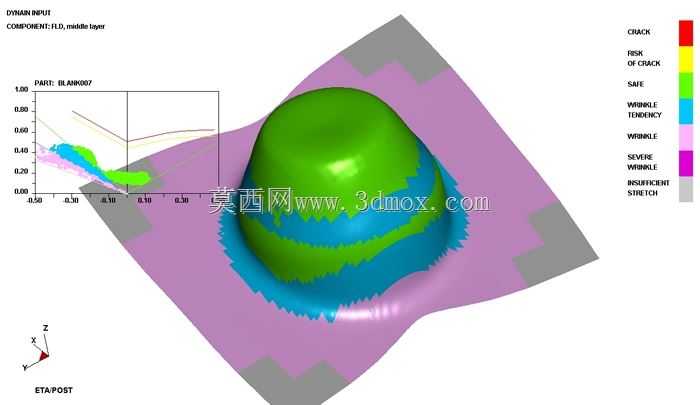

　　在冲压生产环节，排样设计直接决定了板料利用率、冲压工序排布合理性以及最终成型件的尺寸精度，是冲压模具开发前期不可跳过的核心设计环节。这套排样结构针对带凸包特征的浅拉深冲压件开发，适配常规开式机械压力机的安装工位，可直接搭载于常用的级进模或者单工序拉伸模模架内使用，覆盖家电外壳结构件、小型汽车覆盖件支撑件、通用五金连接件的冲压生产场景。从成型逻辑来看，该排样方案优先考虑了板料成型过程中的材料流动规律，在凸包成型区域预留了足够的材料延展余量，避免拉伸过程中因为材料补料不足出现开裂、起皱等常见成型缺陷，图中展示的成型极限分析云图，就是在设计阶段通过成型仿真验证不同排样间距下的材料应变状态，最终确定的排样边距、搭边值都经过了多轮迭代调整，

　　既不会因为搭边过大造成板料浪费，也不会因为搭边过小导致料带送进过程中出现变形、定位偏移的问题。从安装适配维度来看，这套排样对应的模架安装尺寸匹配常规250吨以内开式压力机的工作台面规格，模架闭合高度、漏料孔位置都符合通用压力机的安装边界，不需要对现有冲压设备做额外改造即可直接上线生产，料带送进方向适配常规的辊式送料机构，定位孔设置在料带两侧的搭边区域，配合导正销可实现±0.02mm的送进步距精度，完全满足普通五金冲压件的尺寸公差要求。在功能特性上，该排样方案采用了斜排的排布方式，针对该凸包件的不规则外形轮廓，斜排相比正排可提升12%左右的板料利用率，同时在成型工位前后预留了空工位，方便后续如果需要增加冲孔、切边、整形等工序时，

　　不需要重新调整整体排样布局，直接在空工位上追加对应的凸凹模结构即可，大幅降低后续工艺调整的改造成本。设计过程中还同步考虑了成型后的废料排出路径，搭边位置的废料切刀角度经过优化，切下的废料可顺着模架的斜面滑出落料孔，不会卡在模腔内部造成叠料损坏模具的问题。针对拉伸过程中的压边力需求，排样对应的压边圈覆盖范围刚好匹配成型区域的材料流动范围，压边力可通过模架上的氮气弹簧或者弹性橡胶组件灵活调整，适配不同厚度的冷轧钢板、镀锌板以及铝合金板的冲压生产需求，料厚适配范围覆盖0.6mm到2.0mm的常用冲压板材。在实际生产场景中，这套排样结构既可以做成单工序的拉伸模用于小批量零件的试生产，也可以整合到级进模的工序排布中，配合开卷、校平、

　　送料的自动化冲压生产线，实现每分钟15到25冲次的连续生产，成型后的零件不需要额外的整形工序即可达到尺寸要求，凸包区域的表面粗糙度可达到Ra1.6以下，满足后续喷涂、电镀等表面处理的工艺要求。设计阶段还对排样的料带强度做了校核，两侧搭边的宽度在送进过程中不会因为拉料力出现断裂，即使在高速送进的状态下，料带也能保持平直状态，不会出现翘曲影响定位精度。另外，排样中还预留了成型过程中的顶料机构安装位置，成型后的零件可通过顶料块从凹模内顶出，配合自动化取料机械手可实现全流程无人化生产，减少人工操作的安全隐患。
