多孔挂装式焊接作业承载台结构设计

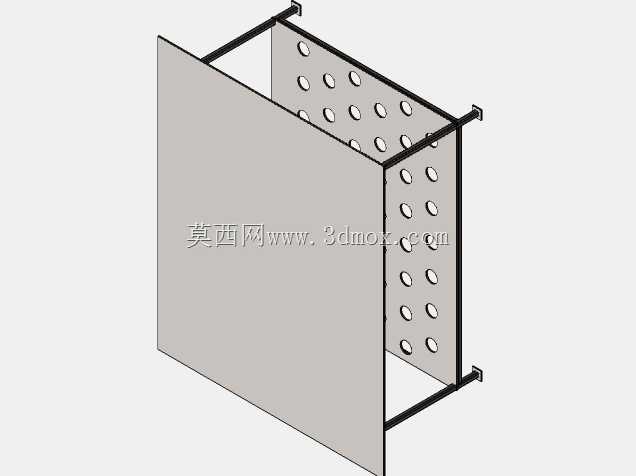

　　车间焊接工位的布局优化一直是中小批量机加工生产环节的重点，这类挂装式焊接承载台主要适配工位侧边垂直安装的场景，区别于传统落地式焊接台占用地面通道、难以适配狭窄工位的问题，它可以直接固定在工位侧方的钢结构立柱或者墙面预埋的安装支座上，把原本闲置的垂直立面空间转化为焊接作业的承载区域，尤其适合小型五金件、薄板焊接件的临时放置、定位焊接以及焊后冷却暂存，在五金加工车间、小型设备组装线的补焊工位、实训教学的焊接练习区都有很高的适配性。从结构功能来看，这款承载台采用三面围合的框架设计，主承载面为整块平整钣金面板，表面做了打磨去毛刺处理，避免焊接过程中刮伤工件表面，也能减少焊渣飞溅附着后的清理难度；侧面板采用规则阵列的圆孔设计，

　　一方面可以大幅降低整体台架的自重，减少挂装结构的承重负荷，另一方面这些均匀排布的圆孔可以作为快速装夹的定位孔，配合快速夹钳、磁力座或者挂钩类工装，就能实现不同形状小型焊接件的快速定位固定，不需要额外在台面上加装复杂的夹具导轨，适配多品种小批量的焊接作业切换需求。台架的边框采用等边角钢折弯焊接成型，边框的截面尺寸经过承重核算，在满负载放置小型焊接工件的情况下，整体框架的挠度控制在允许范围内，不会出现长期使用后的台面变形问题；上下边框的四个端部都设计了向外延伸的L型安装支脚，支脚上预留了标准的螺栓安装孔，安装时只需要在固定立面的对应位置打膨胀螺栓或者焊接连接螺母，就可以快速完成台架的固定，安装边界的预留尺寸经过匹配，

　　支脚突出框架主体的长度刚好可以避开立面的走线槽、消防管线等常见障碍物，不需要现场额外切割修改支脚结构。设计过程中优先考虑了焊接作业的实际使用痛点：传统落地焊接台在频繁清理焊渣时，容易有焊渣掉落到台架底部的地面缝隙，清理难度大，这款挂装式台架的安装高度可以根据作业人员的操作习惯调整，一般设置在作业人员腰侧高度，焊接时产生的焊渣会直接掉落到台面下方预留的接渣盘或者地面开阔区域，清理时只需要清扫下方地面即可，没有卫生死角；侧面板的圆孔孔径经过统一设计，既可以作为装夹定位孔，也可以直接悬挂焊接时常用的钢丝刷、敲渣锤、防护面罩挂钩等小工具，把工位的工具收纳功能整合到台架本身，减少额外的工具架占用空间。

　　主承载面板的厚度选择适配常规小型焊接件的承重需求，日常放置50kg以内的焊接组件不会出现面板凹陷，面板和侧面板、边框之间的连接采用满焊处理，所有焊接位置都做了焊后打磨，避免尖锐的焊瘤划伤作业人员，框架整体做了喷塑防锈处理，能够抵御焊接过程中飞溅的高温焊渣灼烧，不会出现短时间内的漆面脱落生锈问题。台架的整体外轮廓尺寸经过工位适配优化，宽度方向不会超出常规工位的侧边宽度，不会影响主作业通道的人员通行，深度方向的尺寸刚好满足小型焊接件的放置需求，不会因为台面过深导致人员取放工件时过度探身，降低长期作业的疲劳感；安装支脚的孔位采用对称设计，现场安装时不需要区分上下左右方向，只要对齐固定立面的孔位就可以完成安装，降低现场施工的出错概率。在实际使用场景中，这类挂装焊接台还可以根据工位需求，在侧面板的圆孔上加装挡屑条，防止焊接时的火花飞溅到相邻工位，也可以在台架下方加装抽风罩接口，对接工位的焊烟净化系统，不需要额外搭建独立的焊烟收集支架，进一步压缩工位的配套设施占用空间。和同类型的挂装作业台相比，这款结构没有多余的复杂传动或者调节部件，整体为纯焊接钣金结构，后期维护成本极低，即使出现局部面板被焊渣灼烧损坏的情况，也可以单独切割更换对应的面板，不需要整体更换台架，大幅降低长期使用的运维成本。
