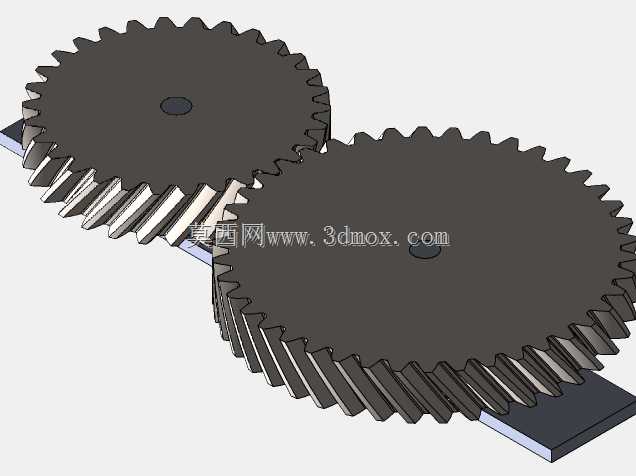

啮合式平行轴斜齿传动轮组结构

　　这套斜齿传动轮组主要面向平行轴动力传递场景设计，在各类需要平稳传动的工业设备中应用广泛，比如输送线的动力端、轻工机械的变速单元、小型机床的进给传动链路里，都能见到这类结构的身影。和直齿轮相比，斜齿轮的轮齿是沿螺旋角方向逐步进入啮合、逐步退出啮合的，不会出现直齿轮传动时整齿突然撞击的情况，运转时的冲击、振动和噪声都能得到有效控制，尤其适合中高速、重载的传动工况。从结构设计来看，两个配对齿轮的螺旋角大小一致、旋向相反，保证啮合时轮齿接触线沿齿宽方向连续分布，传动过程中载荷不会出现突变，每一个轮齿承受的载荷是逐步加载再逐步卸载的，能有效降低齿面的接触应力，延长轮齿的使用寿命。设计时首先要确定的是模数和齿数配比，

　　根据传动比要求匹配两个齿轮的齿数，同时结合传递扭矩的大小核算模数，保证齿根弯曲强度和齿面接触强度满足工况要求，避免出现断齿、点蚀等失效问题。螺旋角的选择也很关键，螺旋角过小的话，斜齿轮的平稳传动优势发挥不出来，和直齿轮的表现差距不大；螺旋角过大则会导致轴向力大幅提升，对支撑轴承的轴向承载能力提出更高要求，还会增加传动过程中的无用功耗，常规工业应用里一般选取8到20度之间的螺旋角，平衡传动平稳性和轴向力的影响。齿宽的设计也要结合安装空间确定，齿宽过小会导致单齿承载压力过大，齿宽过大则容易出现轮齿偏载，因为轴系受载变形后，齿轮会出现一定的角度倾斜，过宽的齿面会导致载荷集中在齿的一端，反而加剧磨损。安装边界方面，

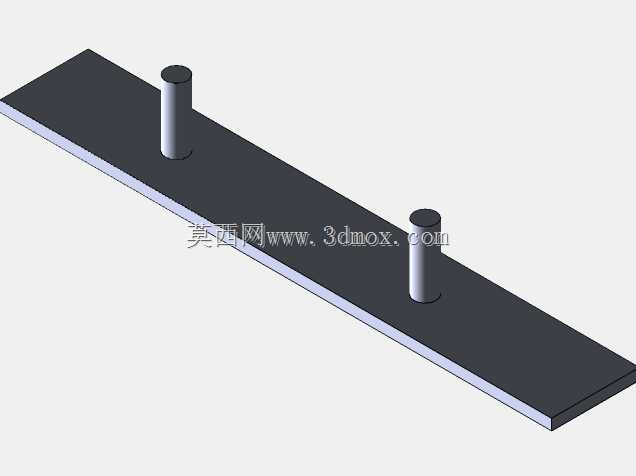

　　两个齿轮的中心距需要严格控制，中心距偏差过大会导致齿侧间隙不合理，间隙过小容易出现卡滞、齿面磨损加剧，间隙过大则会导致传动回程误差变大，反向传动时的冲击明显。齿轮的内孔是和传动轴配合的安装基准，内孔的尺寸公差、圆柱度都要符合配合要求，一般根据载荷大小选择过渡配合或者小间隙配合，保证齿轮和轴的同轴度，避免运转时出现偏心带来的振动。轮齿的齿向误差、齿形误差也需要控制在合理范围内，保证啮合时齿面接触斑点分布在齿面中部，接触面积达到设计要求，避免局部载荷过大。这类斜齿轮在实际使用中，因为存在轴向力，两端的支撑轴承一般会选择能承受径向和轴向联合载荷的类型，比如角接触球轴承或者圆锥滚子轴承，安装时还要考虑轴向的定位，避免齿轮运转时出现轴向窜动，

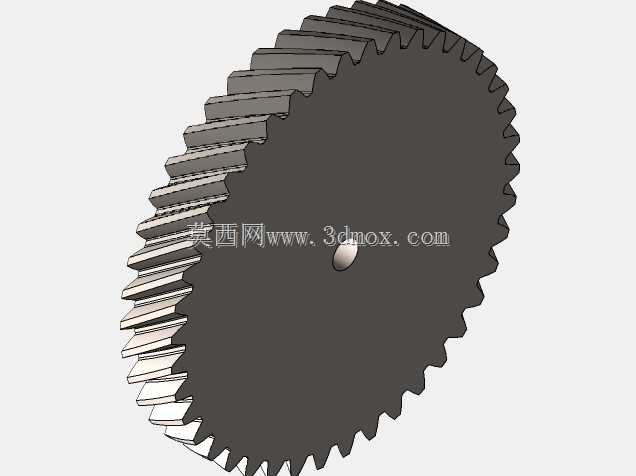

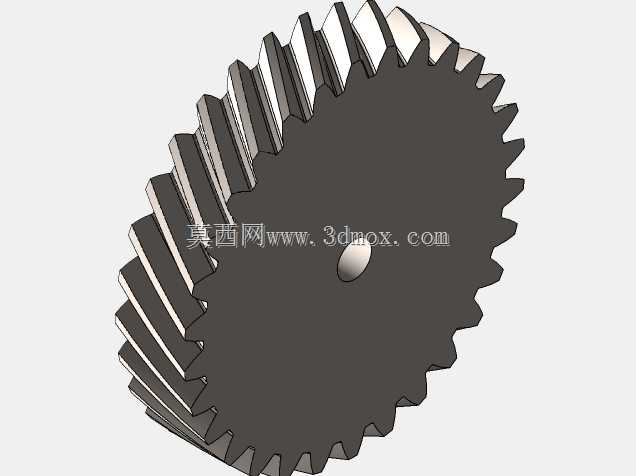

　　影响啮合精度。和蜗轮蜗杆传动相比，平行轴斜齿轮的传动效率更高，不存在蜗轮蜗杆的自锁问题，适合需要双向传动的场景；和人字齿轮相比，单斜齿的结构更简单，加工难度更低，不需要额外抵消轴向力的对称结构，在中小功率的传动场景里性价比更高。建模过程中，轮齿的螺旋线扫掠是核心步骤，需要先根据分度圆直径、螺旋角计算出导程，再沿螺旋线路径扫掠齿形轮廓，最后通过阵列完成所有轮齿的构建，两个配对齿轮装配时要调整好周向位置，保证轮齿啮合时的齿侧间隙符合设计要求，避免出现干涉。实际选型时，还要结合设备的运转速度、传递功率、工作环境温度、润滑条件等因素调整参数，比如在有粉尘的工况下使用，要适当增大齿侧间隙，避免热胀或者粉尘进入导致卡滞；在频繁正反转的工况下，要适当减小齿侧间隙，降低回程误差带来的传动精度损失。
