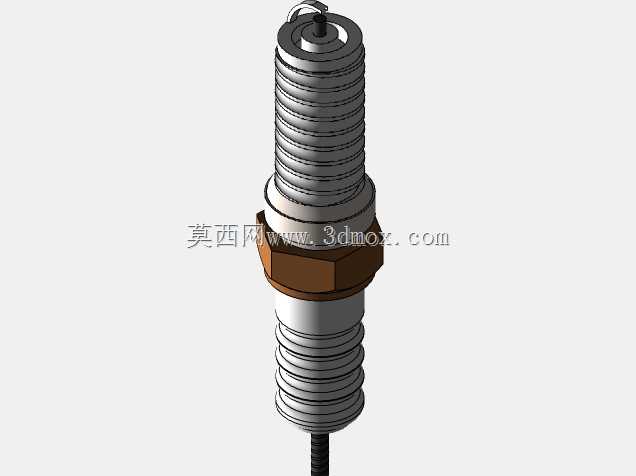

内燃机点火系统火花塞结构三维数模

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375559
  • 内燃机点火系统火花塞结构三维数模

  在往复式内燃机的点火系统设计中,火花塞是直接决定缸内燃烧效率、冷启动性能与排放表现的核心执行部件,其三维结构建模需要同时兼顾电气绝缘性能、机械密封可靠性、热传导路径设计以及安装适配性,是发动机零部件设计中典型的多物理场耦合设计对象。从实际应用场景来看,这类火花塞广泛适配于小排量乘用车汽油机、通用小型汽油机、摩托车发动机以及部分工业用燃气内燃机,安装位置位于气缸盖的燃烧室顶部,工作环境长期处于高温高压、燃油混合气腐蚀、高频振动的极端工况下,因此结构设计的每一处细节都直接关联到整机的运行稳定性。

  从功能特性层面拆解,该火花塞的结构沿轴向分为几个核心功能段:最顶端的接线螺母段用于连接高压点火线束,将点火线圈产生的上万伏高压电引入内部;上部的陶瓷绝缘段采用高氧化铝陶瓷材质,既要实现中心电极与金属壳体之间的高压绝缘,避免爬电、漏电问题,还要承担核心的散热功能,将中心电极的热量通过陶瓷体传导至金属壳体,再传递到气缸盖的冷却回路中,保证电极工作温度维持在自清洁温度区间,既不会因为温度过低产生积碳漏电,也不会因为温度过高引发早燃、电极烧蚀。中间的六角金属壳体段是安装时的受力部位,标准对边宽度适配常用的火花塞套筒,安装时通过施加规定扭矩实现壳体与气缸盖安装孔之间的金属密封,壳体下部的螺纹段与气缸盖的安装螺纹孔配合,螺纹规格、有效旋合长度是核心安装边界参数,直接决定了电极伸入燃烧室的深度——如果伸入过长,电极会过度暴露在燃烧室高温燃气中,同时可能与活塞运动轨迹发生干涉;如果伸入过短,点火位置凹在安装孔内,会导致火焰传播距离变长,燃烧效率下降,甚至出现缺火问题。壳体下端的密封垫圈采用铜质包覆结构,安装受压后产生塑性变形,填充安装结合面的微观间隙,实现燃烧室内高压燃气的密封,避免漏气导致的功率下降、壳体过热问题。

  下部的电极结构分为中心电极与侧电极两部分,中心电极从陶瓷绝缘段的中心孔穿出,与侧电极之间保持规定的点火间隙,高压电击穿间隙之间的混合气时产生的电火花,直接点燃气缸内被压缩的燃油空气混合气。建模过程中需要严格控制电极的伸出长度、间隙尺寸以及侧电极的折弯角度,这些参数不仅影响点火可靠性,还会影响电极的使用寿命——合理的电极突出量可以让混合气更好地冲刷电极表面,减少积碳附着,同时让火焰核形成后更快速地向整个燃烧室传播。

  从设计思路的角度来看,这类标准火花塞的建模首先要确定安装边界的所有配合尺寸:螺纹的公称直径、螺距、有效螺纹长度,六角壳体的对边尺寸、总高度,陶瓷绝缘段的外径与爬电距离,电极的直径与点火间隙,这些尺寸都需要和对应的气缸盖安装孔参数完全匹配,否则会出现安装干涉、密封失效、点火位置偏差等问题。建模时需要重点处理不同材质部件的配合公差:陶瓷绝缘段与金属壳体之间的滚压封装结构是保证结构强度与密封性的关键,过盈量的设计既要保证陶瓷体不会在发动机振动、热胀冷缩过程中出现松动,也要避免过盈量过大导致陶瓷体受挤压开裂;中心电极与陶瓷体之间的密封结构需要同时兼顾导电与密封性能,防止燃烧室内的高压燃气沿着电极与陶瓷的间隙窜出。

  在实际的发动机整机建模与仿真过程中,火花塞的数模不仅用于整机装配的干涉检查,还可以用于燃烧室CFD仿真过程中点火位置的设定、点火能量传递的仿真计算,以及冷却系统仿真中火花塞区域热负荷的分析。对于售后维修场景的配件选型来说,准确的三维数模也可以帮助维修人员快速判断配件的适配性,避免因为螺纹长度、热值不匹配导致的发动机故障。建模过程中还需要考虑不同热值版本的结构差异:热值偏高的冷型火花塞陶瓷绝缘段的鼻部长度更短,散热路径更短,适合高功率、高压缩比的发动机;热值偏低的热型火花塞绝缘鼻部更长,工作温度更高,适合小排量低负荷的发动机,能够更好地实现自清洁,减少积碳产生。
