三铧式悬挂耕地犁结构设计

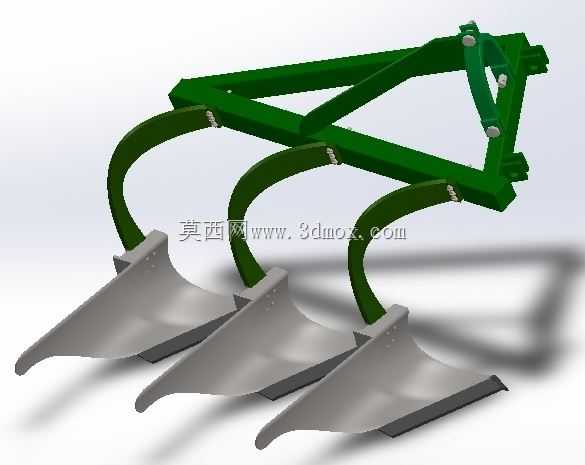

　　这款三铧犁是适配中小马力段拖拉机的悬挂式耕作机具，主要用于旱田熟地的耕翻作业，在东北、华北的大田种植区应用十分广泛，作业时可将表层作物残茬、杂草翻埋至耕层底部，同时松动下层板结土壤，为后续播种、整地作业构建适宜的种床结构。从结构布局来看，整机采用三角型主框架设计，上悬挂点与两个下悬挂点的位置完全匹配拖拉机后悬挂的三点挂接尺寸，挂接后整机重心落在拖拉机后轮承重范围内，作业时不会出现翘头或偏载问题。主框架采用矩形截面型钢焊接成型，横梁与纵梁的连接位置做了斜撑加强处理，耕作时承受的土壤阻力可通过斜撑分散至整个框架，避免局部应力集中导致的梁体变形。三个犁铧组件沿横梁等距排布，相邻犁体的横向间距经过反复校核，作业时不会出现漏耕或重耕问题，

　　单犁体的耕幅设计适配常规垄作农艺要求，耕深可通过拖拉机悬挂系统的限位机构进行调节，常规作业状态下耕深稳定在20-25厘米区间，符合多数旱田作物的耕作深度要求。每个犁体由犁柱、犁托、犁铧、犁壁四个核心部分组成，S型弯曲犁柱采用弹性钢材制作，耕作过程中遇到石块、树根等硬质障碍物时，犁柱可产生微量弹性形变避让障碍物，避免刚性冲击造成犁铧崩裂或框架变形，越过障碍物后可自动复位至作业位置，无需人工停机调整。犁铧采用对称式切土刃口设计，入土角经过优化，作业时可顺畅切入土壤，不会出现推土、壅土问题；犁壁曲面采用扭面设计，可将犁铧切削下来的土垡逐步抬升、翻转，最终将土垡扣至犁沟底部，翻转过程中可将表层的残茬、杂草完全覆盖，

　　土垡破碎率满足播前整地的基础要求，减少后续耙地作业的工作量。安装边界方面，整机挂接后横向最大宽度不超过拖拉机后轮外侧宽度，田间作业转弯时不会刮碰田埂或邻行作物，纵向尺寸控制在悬挂后不超出拖拉机后轮前端投影范围，道路转场时无需额外拆卸部件即可正常通行。设计过程中重点考虑了不同土壤质地的适配性，在黏重黑土、沙壤土等不同土质条件下，犁壁曲面的脱土性能均能满足作业要求，不会出现黏土堵犁的问题；犁铧刃口采用可更换结构，长期作业磨损后仅需更换刃口部分即可，无需更换整个犁体，降低了机具的使用维护成本。每个犁体的安装位置预留了调节余量，可根据实际作业需求微调单犁体的横向位置与入土角度，适配不同农艺模式下的耕作要求，比如平作、垄作场景下可通过调整犁体位置匹配对应的耕幅要求。整机的受力点均做了加厚处理，悬挂销孔位置加装了耐磨衬套，长期挂接拆卸不会造成销孔磨损变大，保证挂接精度始终处于合理区间，避免作业时出现晃动、摆幅过大的问题。
