垂直斗式物料提升输送设备结构

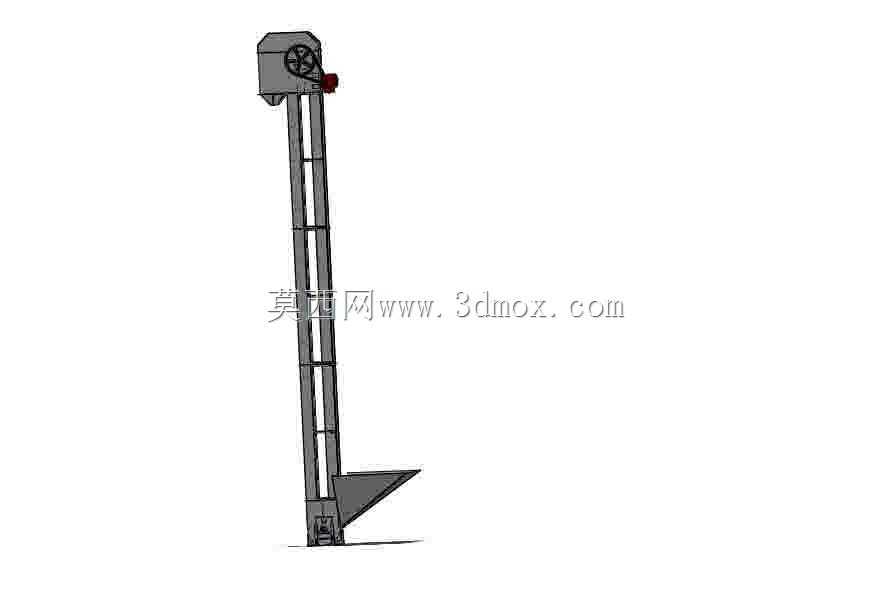

　　该设备为垂直布置的斗式提升结构，主要应用于粮食加工、建材生产、矿山散料转运、饲料加工等场景的散状物料垂直输送作业，可将低位堆积的粉状、颗粒状、小块状物料连续输送至高位料仓、加工设备进料口或下一工序的输送衔接点，适配场地垂直空间受限、需要大高度差物料转运的生产布局，相比倾斜皮带输送可大幅减少设备占地面积，适配厂房内紧凑的工艺排布需求。从结构设计来看，设备整体采用立式长机架布局，顶部设置驱动端总成，内置驱动链轮与张紧调节结构，驱动单元采用侧装布置，预留了电机与减速机的安装接口，可根据输送产能需求匹配对应功率的驱动组件，驱动端壳体设置检修口，方便后期对链轮、轴承部件进行维护更换。机架段采用分段式型材焊接框架结构，

　　每段机架设置横向加强筋与导轨限位结构，避免牵引构件运行过程中出现横向摆振，长距离输送段的机架可通过法兰连接实现分段拼接，适配不同提升高度的安装需求，机架两侧预留了与厂房钢结构、混凝土平台连接的固定耳板，安装时可根据现场土建条件选择侧装固定或顶部吊装的固定方式，固定点位的间距经过载荷校核，可避免满载运行时机架出现共振变形。下部进料段采用斜向进料溜槽结构，进料口角度根据散料堆积角设计，可保证物料顺畅流入料斗内，不会出现物料卡滞、返料问题，底部设置尾轮与张紧装置，可通过调节螺杆调整牵引构件的张紧度，补偿牵引件长期运行产生的伸长量，底部壳体设置清料口，方便清理设备运行过程中洒落的积料，避免积料卡滞尾轮影响设备运行。牵引构件配套畚斗结构，

　　畚斗采用间隔固定方式布置在牵引件上，运行过程中畚斗在底部进料段舀取物料，随牵引件沿机架内部导轨垂直上升，到达顶部驱动端位置后沿链轮转向完成卸料，物料沿顶部出料口流入后续衔接设备，整个输送过程处于封闭壳体内，可减少输送过程中的粉尘外溢，适配有环保要求的生产车间使用。设计过程中重点考量了设备的安装边界条件，设备整体水平截面尺寸较小，安装时仅需预留对应长宽的垂直贯通空间即可，顶部驱动端需要预留足够的检修操作空间，底部进料段需要与低位出料设备的出料口做密封衔接，设备的整体高度可根据实际提升需求调整机架段数量，无需改动顶部驱动端与底部进料段的核心结构，模块化的设计可大幅缩短现场安装调试的周期。结构细节上，

　　所有转动部位均预留了轴承安装位与密封结构，可避免粉尘进入轴承造成磨损失效，壳体拼接处采用止口定位加密封垫的结构，保证整机的密封性能，减少粉尘泄漏，畚斗的形状与安装角度经过物料特性适配，针对不同密度、磨琢性的物料可更换对应材质的畚斗，比如磨琢性强的矿石物料可选用耐磨钢制畚斗，粮食类轻物料可选用塑料畚斗，降低设备运行噪音与部件磨损率。设备运行速度可根据物料特性调整，针对易破碎的物料采用较低运行速度，减少卸料过程中的物料破损率，针对磨琢性强、堆积密度大的物料可适当提高运行速度保证输送产能，牵引构件可根据提升高度与载荷选择皮带式或链条式结构，大高度、大载荷工况下选用链条牵引结构，小高度、轻载工况下选用皮带牵引结构，降低设备整体制造成本与运行噪音。
