双层带孔金属安装承载板结构设计

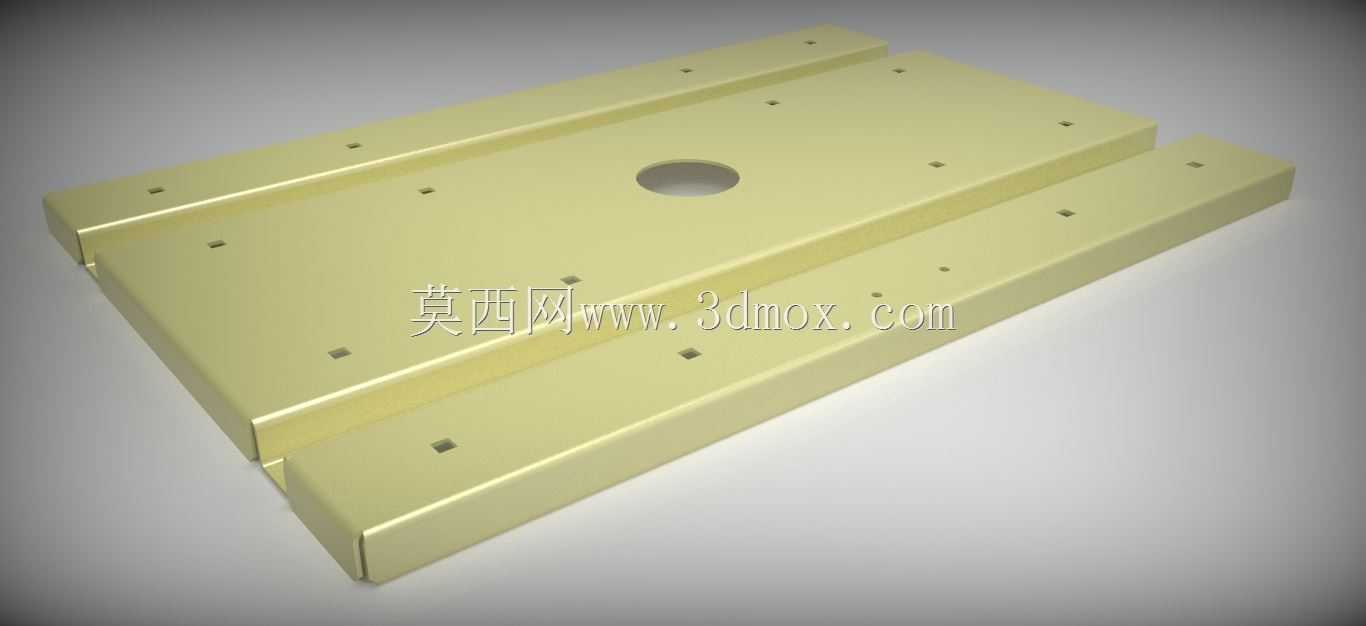

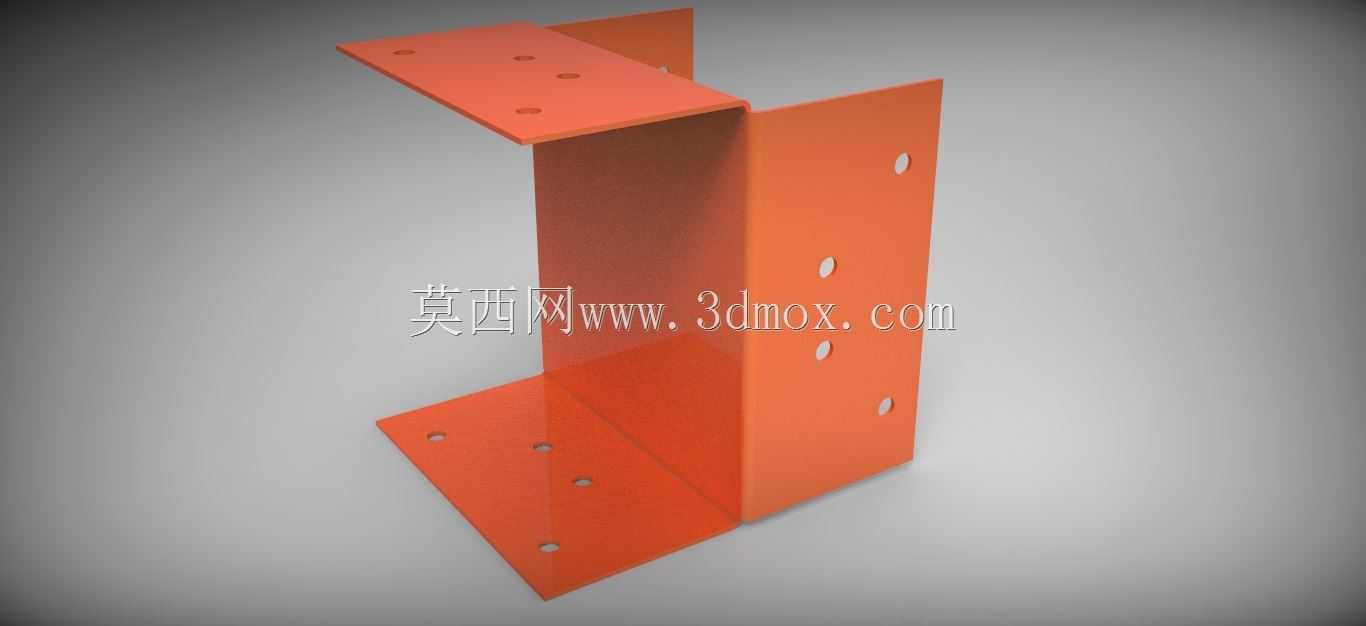

　　在自动化生产线的工位承载、设备机架的层板搭建、工装夹具的基准基板场景中，这类双层叠合结构的金属安装板是十分常见的基础承载构件。日常做设备改造或者新线搭建时，经常会遇到需要兼顾安装平面度、承载刚度以及走线避让需求的工位，普通单层钢板如果厚度选小了，长期承重后容易出现中部下挠的问题，导致安装在板面上的检测元件、导向组件出现位置偏移，直接影响设备运行精度；如果单纯加厚单层板，不仅整体重量会大幅提升，材料成本上涨，后续拆装调整也会耗费更多人力。这款双层结构的金属板设计，刚好平衡了刚度与重量的矛盾，两侧凸起的长条筋板与中间平板采用一体化折弯或者焊接成型，相当于在平板下方增加了两道纵向加强筋，不需要额外加装方管支撑就能获得不错的抗弯曲能力，

　　实际测算下来，同等承载能力下，这种结构比同厚度实心钢板减重接近四成。板面的孔位排布是经过实际安装场景验证的，中部的大直径圆孔主要用于过线或者避让下方伸出的轴类、气缸类部件，避免安装时出现干涉；分散排布的小孔分为两类，靠近两侧边缘的小孔用于板件自身与机架的螺栓固定，中间区域的小孔则是通用安装孔，适配不同规格的工装、传感器、小型执行元件的安装需求，孔位间距按照常用工业铝型材的槽距标准设置，不需要二次打孔就能直接适配多数常规机架的安装点位。设计时首先要确定的是安装边界尺寸，板件的总长度要匹配对应工位的机架跨距，两侧筋板的高度要预留出足够的走线空间，同时要保证筋板的折弯圆角不会与机架安装面产生虚接，

　　安装时整个板件的支撑点落在两侧筋板的底面上，中间平板处于悬空受力状态，因此筋板的壁厚和平板的厚度要根据预期承载重量做匹配，常规工位承载100kg以内的工装与工件时，选用2mm厚度的冷轧钢板折弯即可满足刚度要求，如果是承载较重的模具或者加工工件，可适当提升板厚或者在筋板内侧增加三角加强片。板面的平面度要求是这类零件的核心精度指标，焊接成型的结构需要在焊接后做时效处理再进行铣面加工，避免焊接应力释放导致板面变形；如果是采用整块板材折弯成型，要注意控制折弯角度的误差，保证两侧筋板的底面处于同一水平面，否则安装后会出现板面倾斜，导致上面安装的工件定位不准。所有安装孔的孔位公差控制在±0.1mm即可满足多数通用安装场景，

　　中部的大避让孔边缘要做倒角处理，避免穿线时划伤线缆绝缘层，板件整体表面做镀锌或者喷塑处理，提升车间环境下的防锈能力，延长使用寿命。在实际选型应用时，要注意核对板件的总宽度是否适配工位的操作空间，两侧筋板的外侧间距要小于机架安装梁的内侧间距，预留出2-3mm的安装调整间隙，避免加工误差导致板件无法卡入安装位；固定螺栓的长度要根据筋板高度选配，螺栓穿过机架梁后拧入板件的深度要达到螺栓直径的1.5倍以上，保证连接可靠性，长期受振动的工位还要加装防松垫圈或者涂覆螺纹锁固胶。这类板件除了在自动化设备上做承载基板使用，也可以作为设备检修时的临时工具放置板、生产线旁的物料暂存板使用，孔位的通用化设计让它的适配场景十分灵活，不需要针对单一工位做定制化改孔就能满足多数常规安装需求。
