开放式便携台式计算机主机机箱结构设计

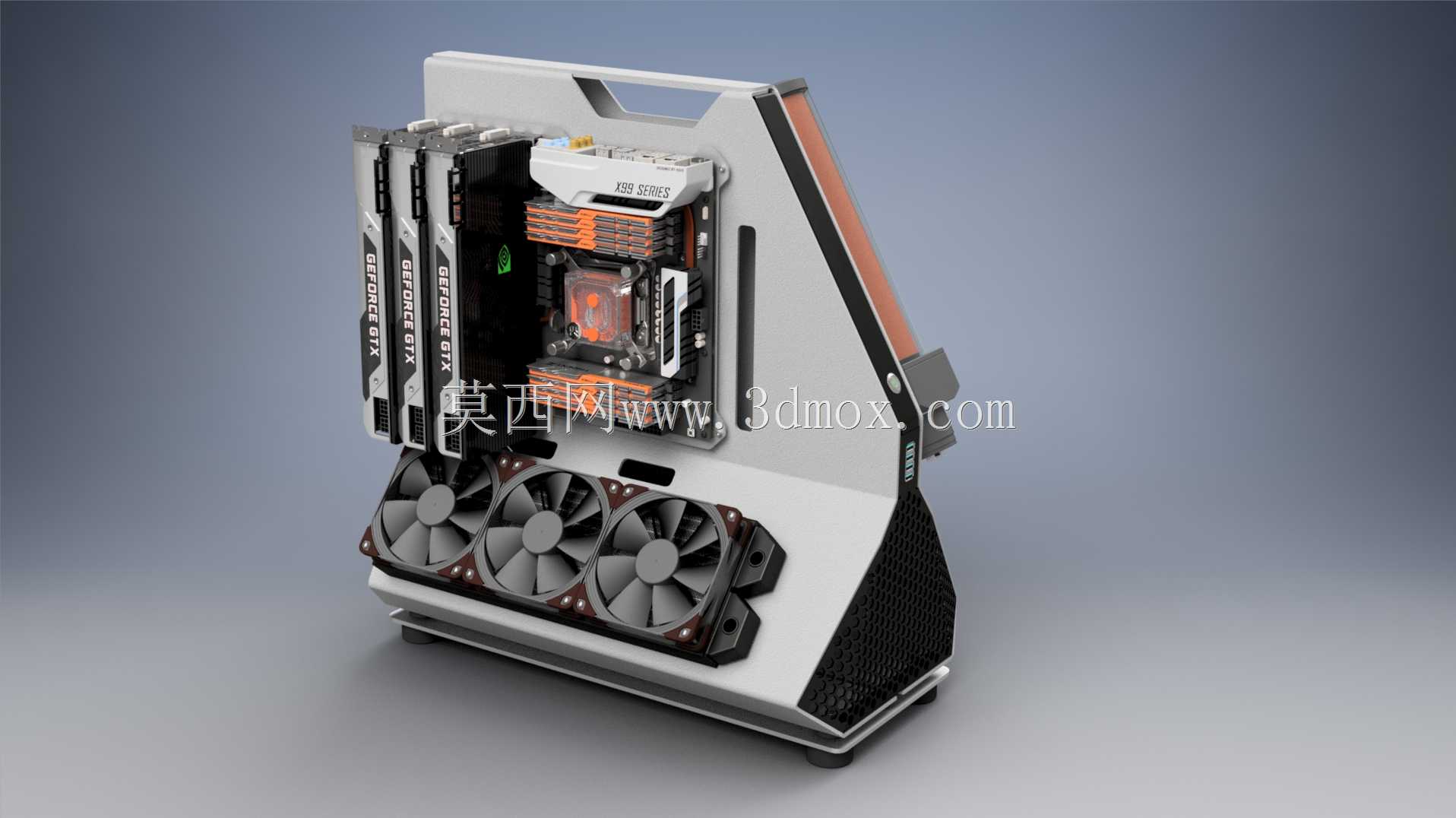

　　这款机箱的结构设计完全跳出了传统封闭式ATX机箱的思路，采用倾斜式开放式承载架构，核心定位是面向硬件展示、超频调试、频繁硬件更换的使用场景，常见于硬件测评工作室、MOD改装玩家、小型线下数码展的硬件展示工位，相比传统封闭机箱，它不需要反复拆卸侧板就能完成硬件插拔、温度测点布置、散热模组调整，能大幅降低高频硬件操作的时间成本。

　　从实际安装边界来看，这款机箱的主板安装位兼容标准ATX、MATX版型，主板固定螺柱采用可调节滑移设计，能根据不同版型的螺孔位置调整固定点，不需要额外打孔或者加装转接板。显卡安装位采用竖向无遮挡设计，支持最长330mm的三风扇旗舰级显卡，显卡尾部没有传统机箱的硬盘架遮挡，就算是带大面积散热装甲的非公版显卡也能顺利安装，不会出现安装干涉。电源安装位布置在机箱底部的独立仓段，支持标准ATX电源，仓段预留了140mm的安装深度，就算是带全模组线材的高功率电源也能顺利容纳，电源进风面朝向机箱底部的防尘网区域，独立仓的隔断设计能避免电源热风直接窜入主板区域，打乱内部散热风道。

　　散热结构的设计是这款机箱的核心亮点，底部布置了三个120mm风扇的安装位，风扇采用向上直吹的风道设计，进风直接覆盖显卡、主板供电模块、CPU散热区域，因为采用开放式倾斜架构，没有传统机箱的前面板、顶板遮挡，热风可以直接从机箱上部、侧部无阻碍排出，不会在机箱内部形成涡流积热。CPU散热区域没有传统机箱的顶板高度限制，支持最高165mm的塔式风冷散热器，也可以兼容240规格的一体式水冷排，水冷排可以布置在机箱背部的倾斜立面位置，冷排风扇向外排风，不会和底部进风形成风道冲突。

　　机箱顶部集成了隐藏式提手结构，提手采用内嵌式设计，不突出机箱外轮廓，搬运时可以直接提握，整体结构的受力点集中在机箱两侧的金属主框架上，就算装满全套硬件总重量超过15公斤，提手位置也不会出现结构变形。机箱的主框架采用2mm厚的铝合金板材折弯成型，连接位置采用沉头螺丝固定，没有采用容易松动的卡扣结构，长期搬运使用也不会出现框架晃量。机箱底部的四个支撑脚采用高度可调的橡胶脚垫，不仅能起到防滑减震的作用，还可以根据放置桌面的平整度调整脚垫高度，保证机箱放置平稳，不会因为桌面倾斜导致硬件受力不均。

　　从走线空间来看，机箱背部预留了20mm的走线槽宽度，所有主板供电线、显卡供电线、前面板跳线都可以沿着背部框架的理线卡扣布置，不会因为线材裸露影响正面的硬件展示效果，走线槽位置预留了多个扎带固定孔，方便用户根据线材长度调整固定位置。存储扩展方面，机箱在电源仓侧面预留了2个2.5英寸硬盘的安装位，支持固态硬盘安装，满足日常使用的存储扩展需求，因为定位开放式展示场景，没有预留3.5英寸机械硬盘的安装位，避免机械硬盘的震动影响整体结构稳定性，也减少不必要的空间占用。

　　这款机箱的倾斜角度经过反复校核，主板安装面与水平面呈75度夹角，这个角度既可以让站立状态的观察者清晰看到主板上的硬件细节、RGB灯效，也不会因为角度过大导致显卡、内存等插接件因为长期重力作用出现接触不良的问题，显卡位置额外设计了可调节的支撑托架，能根据显卡的长度和高度调整支撑点位置，避免长期使用后显卡PCB出现弯曲变形。机箱的侧部立面采用镂空网孔设计，既可以起到辅助进风的作用，也能遮挡背部的走线区域，让正面视觉效果更加整洁。
