4000x2000幅面台式数控等离子切割设备

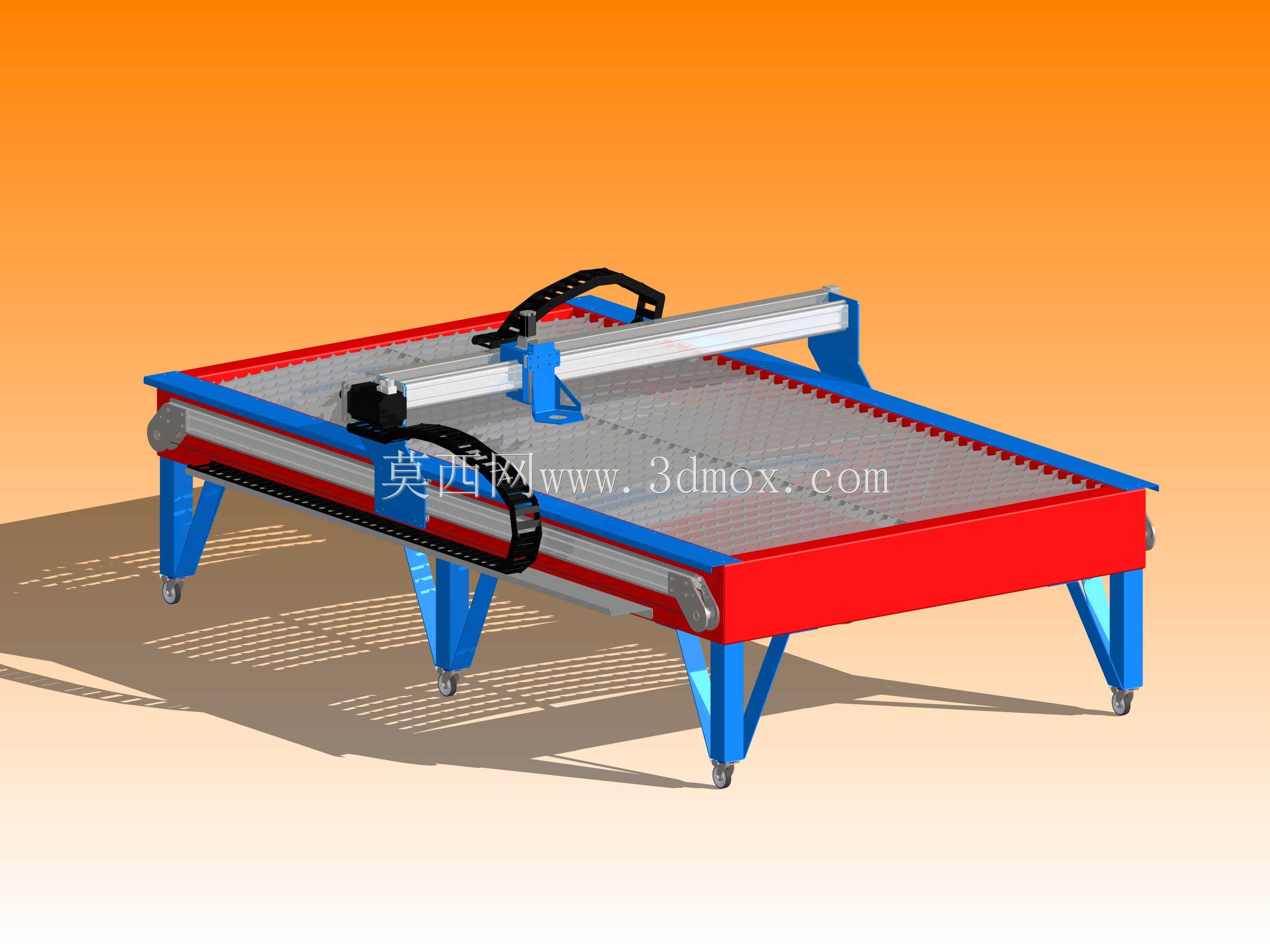

　　这款台式数控等离子切割设备，核心适配中厚板金属板材的批量下料作业场景，在钣金加工、钢结构构件预制、五金制品开料、广告金属字制作、通风管道异形件裁切等生产环节都能稳定发挥作用，替代传统手工划线切割、仿形切割的低效作业模式，大幅降低异形板材下料的人工操作强度，同时提升裁切轮廓的精度一致性。设备整体采用龙门式双边驱动的结构布局，横梁搭载等离子割炬移动组件，可沿床身长度方向做纵向进给，割炬安装座沿横梁做横向进给，两个轴向的运动配合实现平面内任意轮廓的裁切走刀，区别于便携式等离子切割设备，台式结构自带一体化格栅承料工作台，无需额外搭建下料承托基础，设备到场后完成调平、接电接气即可投入生产，对中小加工车间的场地适配性更强。

　　从设计逻辑来看，床身主体采用型钢焊接框架结构，焊接后做整体去应力处理，避免长期承载重载板材、承受切割热辐射后出现结构形变，影响走刀精度；工作台面采用栅格条拼接结构，栅格条选用耐热耐磨材质，可承托最大2000mm宽度、4000mm长度的整幅板材，栅格间隙预留排渣空间，切割产生的高温熔渣可直接落入下方集渣区域，日常清理仅需定期抽出集渣抽屉即可，无需拆解工作台面，大幅降低设备日常维护的工作量。设备支腿采用可调式支撑脚搭配脚轮的组合设计，短距离移位时可通过脚轮推移，就位后通过可调支撑脚调平设备，抵消地面不平整带来的床身倾斜问题，保证横梁与工作台面的平行度控制在合理公差范围内，避免不同区域切割高度不一致导致的切口质量波动。

　　横向移动的横梁采用铝合金挤压型材加工而成，在保证结构刚性的前提下尽可能降低运动部件自重，提升轴向进给的响应速度，减少高速走刀时的惯性冲击；割炬安装座配备自动调高机构，可在切割过程中实时检测割嘴与板材表面的距离，自动调整割炬高度，即使板材存在局部翘曲、不平整的情况，也能保持恒定的切割高度，避免割嘴碰撞板材损坏，同时保证切口宽度、切面斜度保持一致，减少后续二次打磨的工作量。设备两侧的纵向导轨采用精密直线导轨搭配齿轮齿条传动结构，相比同步带传动，齿轮齿条传动可传递更大的扭矩，高速运行时不会出现打滑丢步的问题，长距离进给的定位精度更稳定，适合4米长度幅面的连续加工作业；导轨外侧配备风琴式防护装置，可阻挡切割产生的金属粉尘、熔渣飞溅到导轨和传动部件表面，减少运动副的磨损，延长核心传动部件的使用寿命。

　　设备的操作端设置在床身侧方，操作人员可就近完成板材上料对位、程序调用、切割参数调整等操作，上料时可通过车间内的行车、叉车将整幅板材直接吊放到工作台栅格面上，无需额外搭建上料辅助平台；切割作业过程中，等离子电源与设备运动控制系统做联动适配，可根据切割板材的材质、厚度自动匹配对应的进给速度、割炬高度、电弧电流参数，无需操作人员反复手动调试，新手经过简单培训即可上手操作。从安装边界来看，设备本体占地尺寸略大于4000x2000的加工幅面，安装时需在设备周边预留不小于1米的操作维护空间，方便人员上下料、日常检修设备部件，同时设备后侧需预留等离子电源、气路管线的排布空间，避免管线弯折影响气路、电路的连通稳定性。

　　区别于火焰切割设备，这款等离子切割设备可切割碳钢、不锈钢、铝合金、铜板等多种导电金属材质，切割薄板时的速度远高于火焰切割，且板材热变形量更小，适合1-30mm厚度范围内的金属板材裁切作业；设备的运动控制系统支持导入通用格式的裁切图形文件，可直接对接拆图软件输出的加工代码，无需手动编程，对于异形轮廓、复杂曲线的构件加工优势明显，比如通风管道的异形弯头、钣金箱体的异形开孔、钢结构的节点连接板等部件，都可一次切割成型，无需后续二次铣削加工，大幅缩短单件构件的加工周期。在结构细节设计上，设备的拖链采用全封闭钢制拖链，可保护纵向、横向运动的线缆和气路软管，避免长期往复运动过程中管线出现磨损、弯折漏气的问题；床身两端设置行程限位开关与硬限位挡块，双重保护避免运动组件超程脱轨，提升设备运行的安全系数。
