3000x2000幅面台式数控等离子切割设备

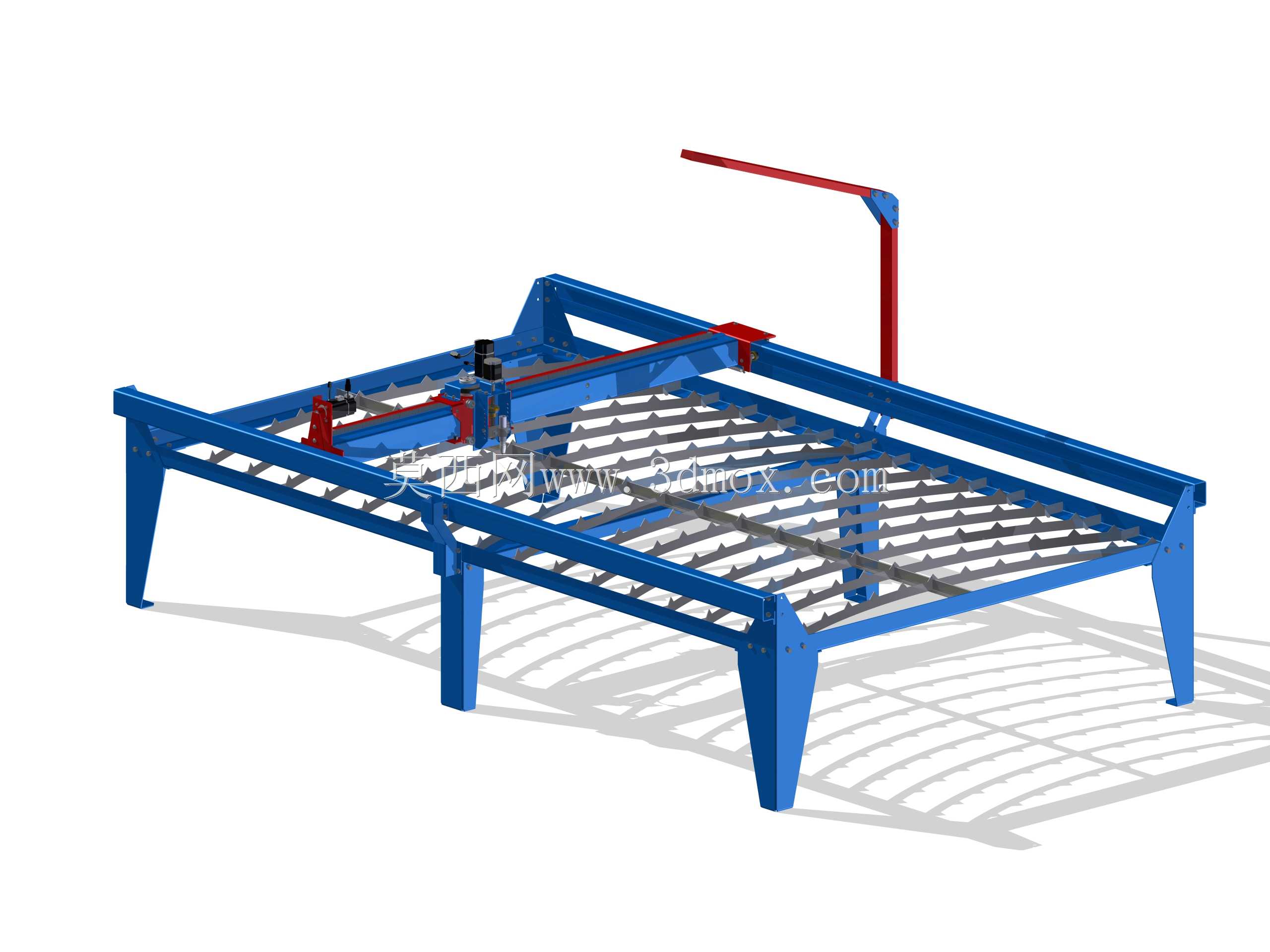

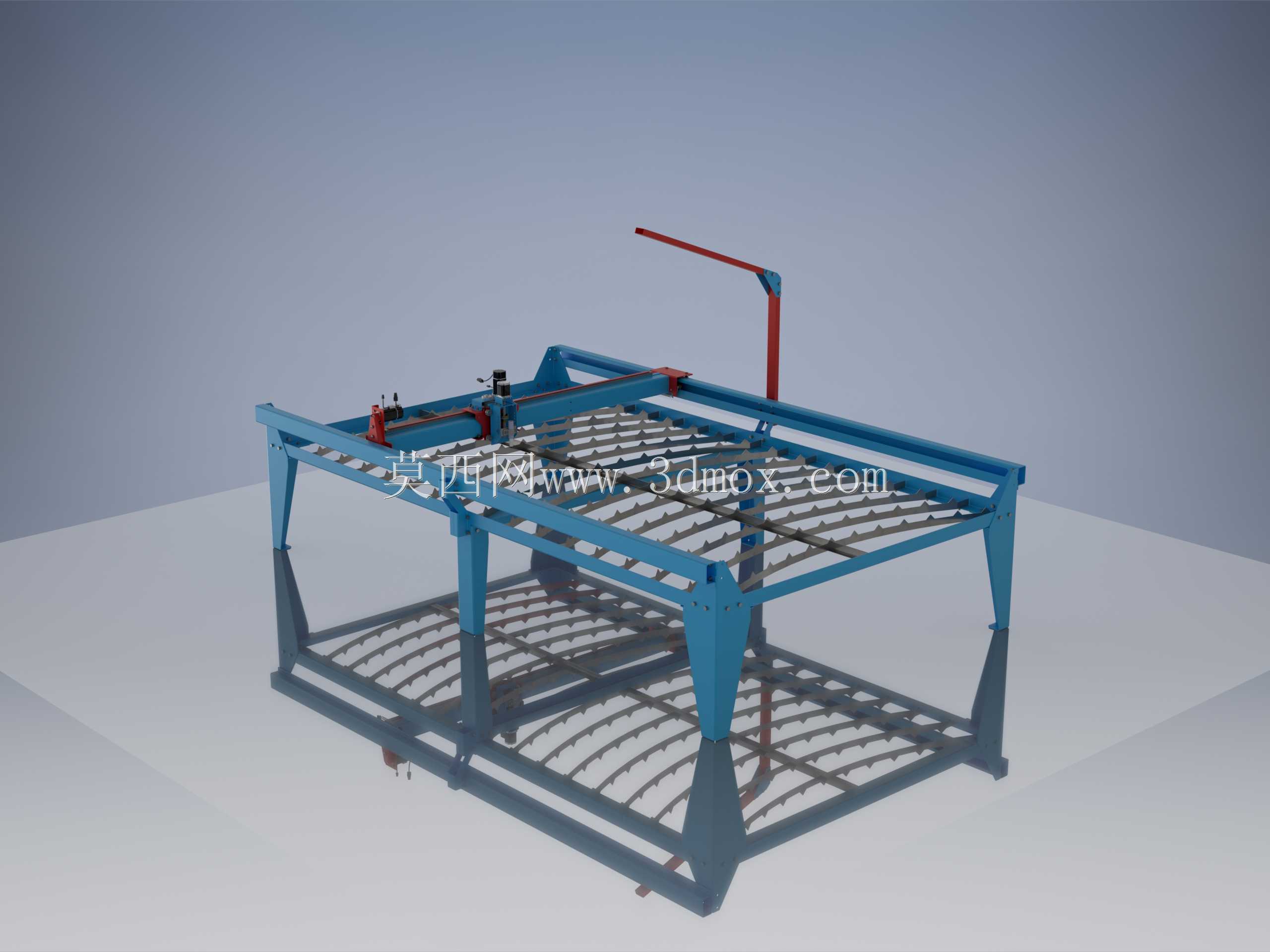

　　这款台式数控等离子切割设备，主要面向中小型钣金加工车间、五金制品加工厂、广告标识制作工坊、通风管道加工门店等场景，用于碳钢板、不锈钢板、镀锌板、铝板等多种导电金属板材的异形轮廓下料作业，替代传统手工划线切割、仿形切割的低效加工方式，能稳定完成复杂曲线、直线组合的零件轮廓加工，加工出的工件切口挂渣量少，热影响区窄，后续打磨校形的工作量远低于手工气割作业。设备整体采用台式龙门分体式结构，床身主体为方管焊接框架结构，焊接后经去应力退火处理，避免长期使用出现框架变形影响切割精度，床身台面采用格栅式支撑结构，切割过程中产生的熔渣可直接通过格栅间隙落入下方集渣区域，方便日常清理作业，支撑格栅采用可更换式设计，长期使用被熔渣烧损后可快速替换，

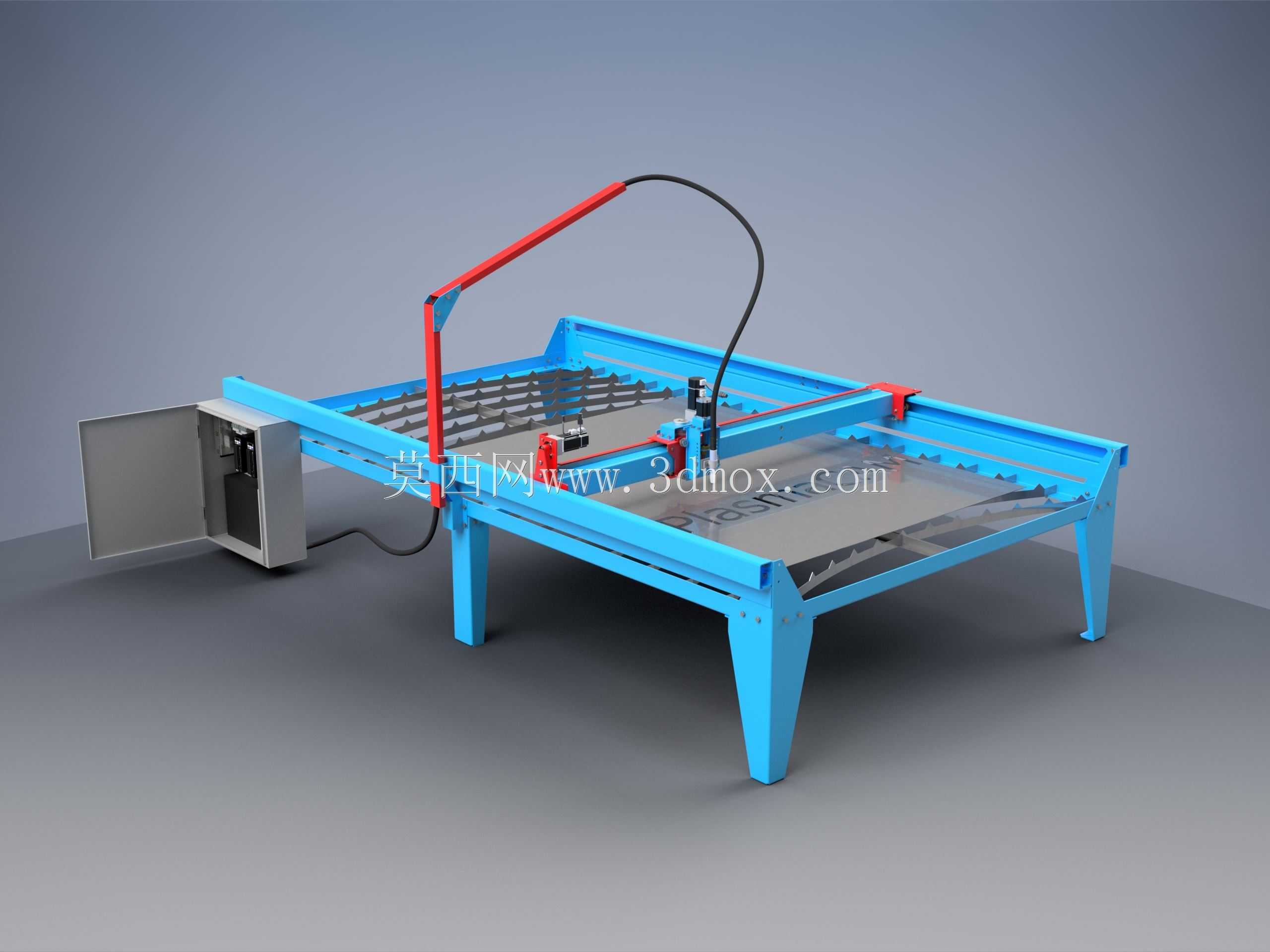

　　无需整体更换台面。横向移动横梁采用轻量化刚性结构设计，兼顾移动速度与结构刚性，横梁上搭载等离子割炬升降调节机构，可根据板材厚度自动调整割炬高度，配合弧压反馈系统，在板材存在小幅平面度误差时也能保持割嘴与板材的距离稳定，避免撞枪或者切割不透的问题。设备侧边集成独立的电气控制柜体，将数控系统、伺服驱动器、等离子电源接口、气路控制元件全部集成在柜内，既减少车间粉尘对电气元件的污染，也方便日常检修维护，柜体与床身之间采用走线拖链连接，所有动力线、信号线均在拖链内排布，避免移动过程中线缆磨损。悬臂式的管线支撑结构将等离子气管、电缆、控制线从横梁上方引至割炬位置，避免管线在切割区域拖拽被高温熔渣烫损，悬臂的转动关节带阻尼定位，

　　可随横梁移动灵活调整位置，不会对横梁运动造成额外阻力。设备有效加工幅面为3000mm×2000mm，可适配市面上常规的整幅金属板材上料加工，无需提前对板材进行裁切开料，床身支腿采用可调式支撑脚，可根据车间地面的平整度调整水平，保证床身整体平面度误差控制在允许范围内，安装时不需要做特殊的混凝土地基，普通硬化车间地面即可放置固定，外接压缩空气气源与对应功率的等离子电源即可投入使用。传动系统方面，X、Y轴均采用精密齿轮齿条传动配合直线导轨导向，伺服电机带减速机构驱动，保证高速移动时的运动平稳性，重复定位精度可满足常规钣金下料的公差要求，割炬升降轴采用直线光轴导向，升降响应速度快，能在穿孔、起切、收尾阶段快速调整高度。日常使用中，

　　操作人员可通过导入CAD绘制的零件排样图，直接生成切割路径，设备可自动完成引弧、穿孔、切割、抬枪、移位的全流程作业，一人可同时看管多台设备，大幅降低人工劳动强度。相比便携式数控切割机，这款台式设备的结构刚性更好，切割过程中设备振动更小，长时间连续作业的精度保持性更优，相比大型龙门式数控切割机，其占地面积更小，采购与使用成本更低，更适合小批量多品种的钣金加工场景。设备的气路系统集成了过滤调压装置，可对输入的压缩空气进行油水过滤与压力稳定调节，避免压缩空气中的杂质水分影响等离子割嘴的使用寿命，切割过程中的气体压力可根据切割板材的厚度与材质进行对应调整，保证切口质量。
