带散热筋铸造工艺电机外壳结构

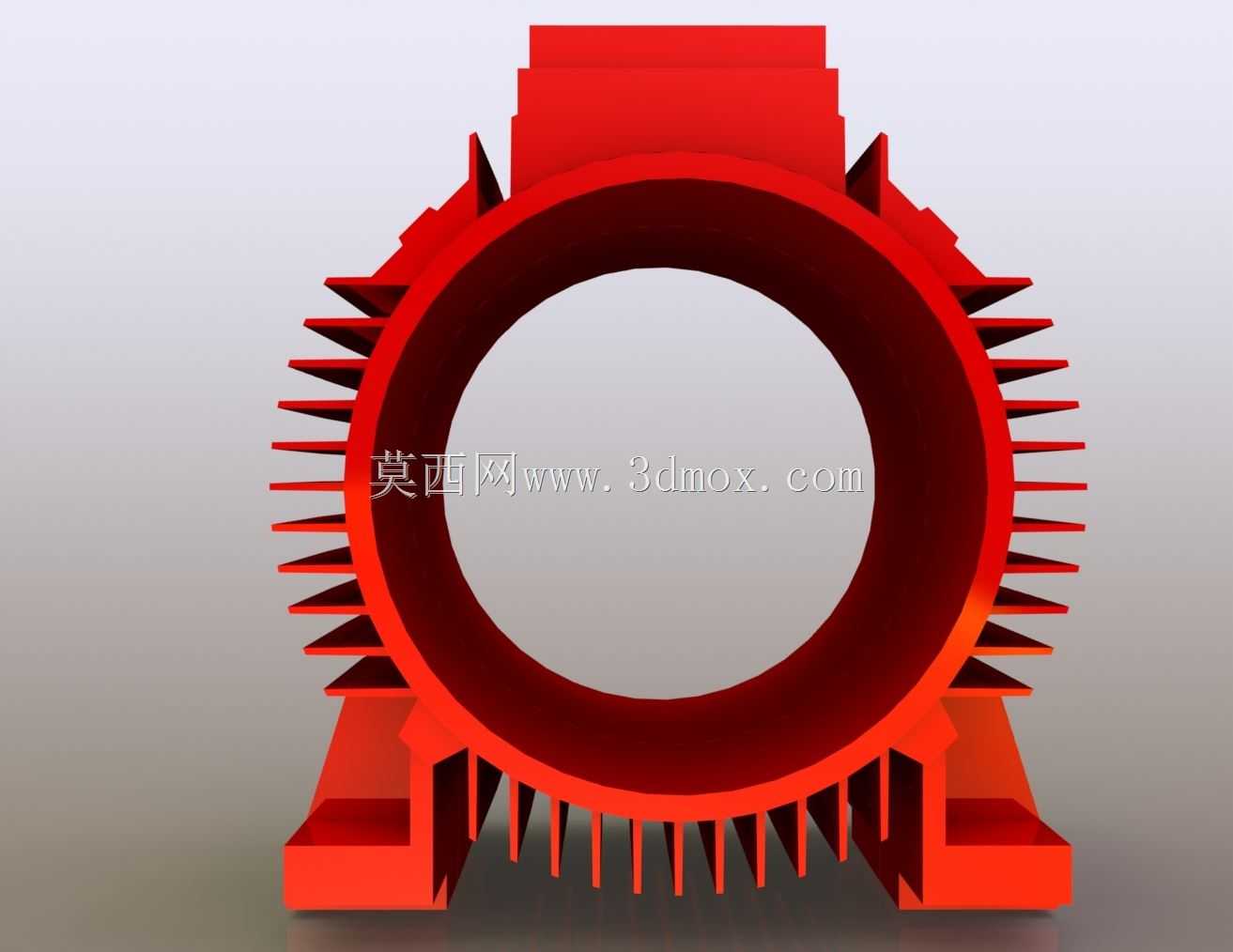

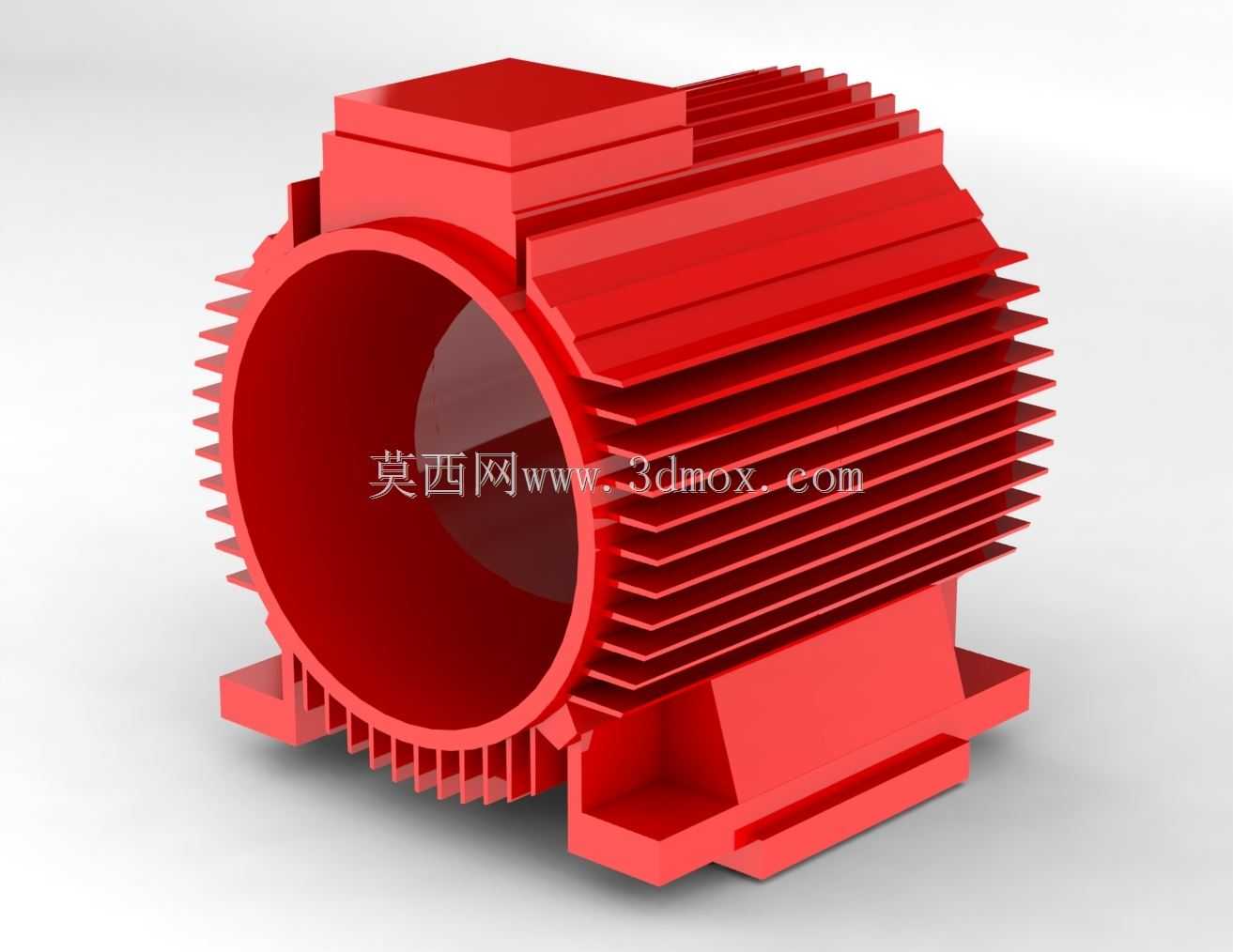

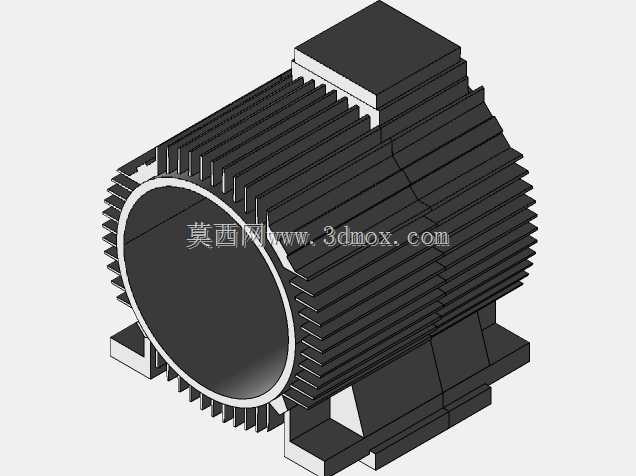

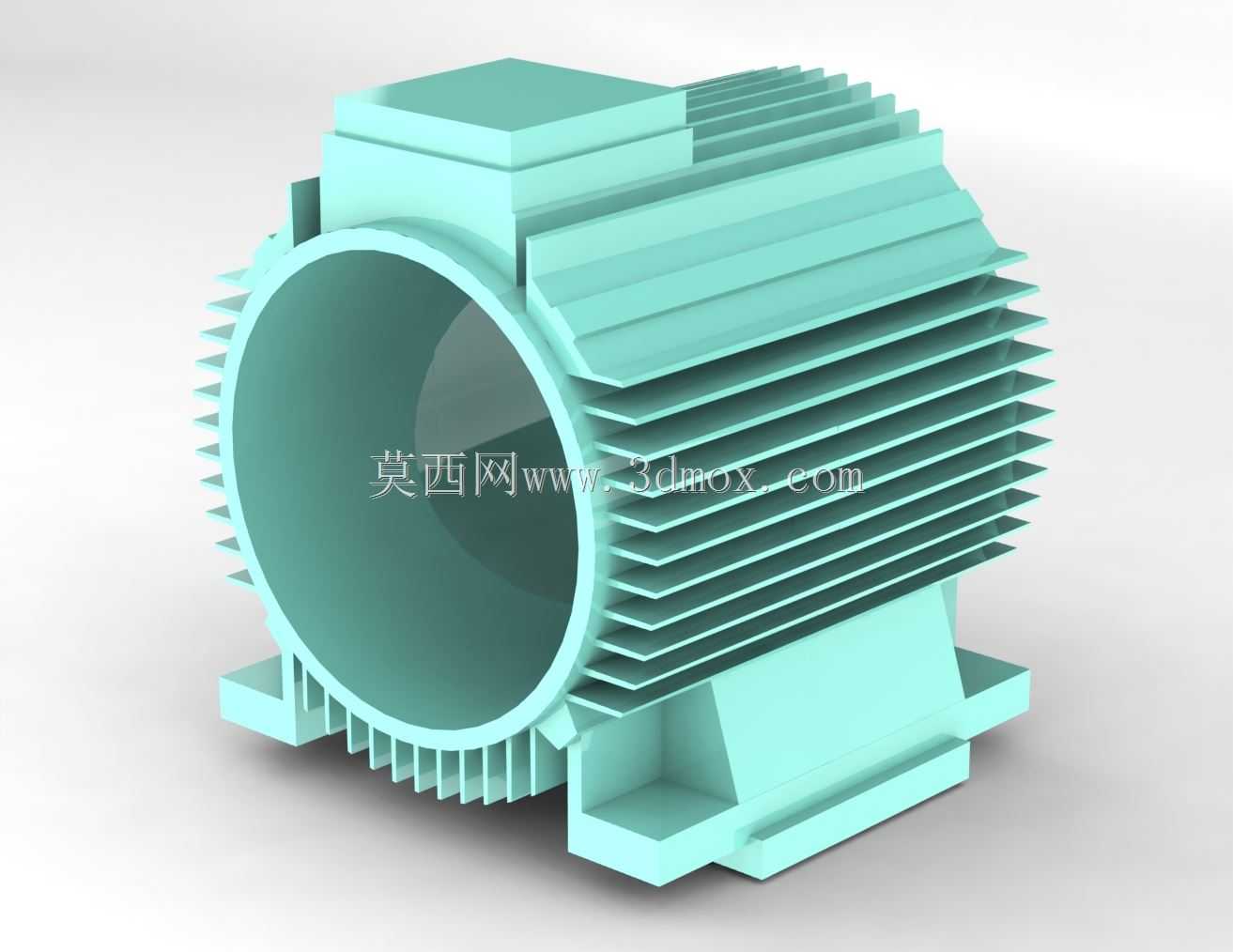

　　这款电机壳体是针对中小型异步感应电机开发的铸造式外壳结构，主要适配工业传动场景下的通用电机使用需求，在风机配套、水泵驱动、生产线输送设备动力单元、机床辅助传动、农机动力配套等场景中都能适配对应的安装与防护要求。壳体整体采用带径向散热筋的一体化铸造结构设计，在结构设计阶段就同步考虑了铸造工艺的拔模需求，所有侧壁、散热筋、安装脚的拔模角度都做了统一适配，避免后续模具修改带来的成本增加，同时壳体内部预留了定子铁芯的装配定位止口，能保证定子压装后的同轴度要求，减少后续整机装配的调校工作量。

　　从实际使用的功能层面来看，这款壳体首先承担电机定子组件的承载防护作用，将定子绕组、铁芯完全封闭在壳体内部，隔绝车间环境中的粉尘、切削液飞溅、潮气对绕组绝缘层的侵蚀，同时壳体外表面密布的轴向散热筋，大幅增加了和空气的接触换热面积，电机运行时定子产生的热量可以通过铁芯传导到壳体，再通过散热筋和流通空气完成热交换，把电机工作温升控制在绝缘等级允许的范围内，避免长期过热导致的绝缘老化加速问题。壳体两端的法兰止口结构用于匹配前后端盖的安装定位，止口的配合公差选用过渡配合等级，既能保证端盖装配后的同轴度，保障转子转动的气隙均匀度，也能方便后续维护时的端盖拆装，不会出现配合过紧导致的拆卸困难。

　　在安装边界与尺寸参数上，这款壳体的轴向总长度为368.50毫米，内部用于装配定子的内腔直径为267毫米，壳体最大外圆直径（即散热筋顶部的外轮廓尺寸）为290毫米，这个尺寸边界可以适配标准机座号对应的定子冲片叠厚要求，不需要额外修改铁芯尺寸就能完成匹配。壳体底部的一体式安装脚做了加强筋结构补强，安装脚的开孔位置按照标准安装孔距设计，能直接适配同机座号电机的通用安装底座，不需要重新加工安装孔位，安装脚和壳体主体的连接位置做了圆弧过渡处理，避免铸造应力集中导致的安装脚断裂问题，在电机运行产生振动的工况下，也能保证安装结构的长期可靠性。

　　设计过程中针对铸造工艺做了多处细节优化，除了全结构统一的拔模角度之外，壳体上的接线盒安装位也和主体做了一体化铸造成型，接线盒位置的凸台预留了足够的加工余量，后续只需要铣平凸台表面、攻丝就能完成接线盒的装配，不需要额外焊接凸台，减少了加工工序和焊接变形的风险。壳体的壁厚设计采用了均匀化思路，所有位置的壁厚差控制在合理范围内，避免铸造过程中因为冷却速度不一致产生的缩孔、缩松缺陷，散热筋的厚度从根部到顶部做了渐变处理，既保证了根部的结构强度，也符合金属液在铸造模具中的填充流向要求，减少冷隔、浇不足的铸造废品率。另外壳体内部的两端位置预留了轴承室的配合台阶，和端盖装配后可以形成完整的轴承定位腔体，保证轴承外圈的固定可靠性，避免电机运行过程中轴承出现外圈窜动的问题。

　　在实际选型适配过程中，这款壳体可以直接对应功率段在15-22kW区间的四级通用电机，也可以根据实际散热需求调整散热筋的数量或者高度，适配不同转速、不同负载持续率的电机使用场景，比如用于破碎机、输送机这类重载启动工况的电机，可以适当增加壳体壁厚提升结构刚性，用于风机、水泵这类连续轻载工况的电机，可以在保证强度的前提下适当优化壁厚，降低铸件的整体重量。壳体表面的处理可以根据使用环境选择喷漆、喷塑或者镀锌处理，在潮湿、有腐蚀性气体的工况下，还可以在壳体内部增加绝缘涂层，进一步提升绕组的防护能力，延长电机在恶劣工况下的使用寿命。
