卡托希利斯螺旋推进式动力输出装置

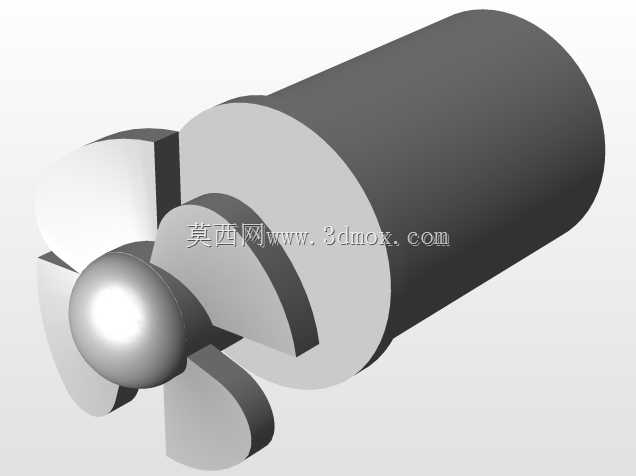

　　这套动力输出装置的结构设计，核心围绕小管径密闭空间内的流体推进与动力输出来展开，最初的应用场景瞄准的是小口径管道内巡检机器人、微型水下探测载具这类对径向安装尺寸有严格限制的设备，这类场景往往没有足够的径向空间布置常规的外置桨叶驱动结构，同时还要兼顾动力输出端的流体整流效果，减少运行过程中的紊流损耗。从结构布局来看，装置主体采用同轴圆柱式的本体设计，动力输出端直接集成了三叶式螺旋推进结构，桨叶与输出轴端的球形整流帽做了一体化的衔接设计，没有额外的连接法兰或者突出的紧固件，一方面可以减少流体经过桨叶根部时的涡流产生，另一方面也能避免突出结构在管道内行进时剐蹭管壁，适配小间隙的管内通行需求。本体的圆柱段是核心的动力容纳舱，所有的动力转换、

　　支撑结构都集成在这个等直径的圆柱空间内，安装时只需要匹配对应直径的管段固定位即可完成装配，不需要额外设计异形的安装支座，对于集成到小型管内设备来说，能大幅减少配套结构的设计工作量。在功能特性上，这套结构的桨叶采用了大后掠角的叶型设计，叶根与本体端面的衔接处做了平滑的圆弧过渡，相比直角衔接的常规桨叶结构，在低转速工况下就能获得足够的推进推力，同时运行时的流体噪音更低，适合对运行静谧性有要求的水下探测场景。桨叶的最大旋转直径与本体圆柱段的直径保持一致，也就是说整个装置的最大外轮廓就是一个等直径的圆柱体，在穿入管道安装时，不需要额外预留桨叶的旋转避让空间，安装边界非常规整，只要预留的安装通道直径略大于本体外径，就能顺利完成装配，

　　不会出现桨叶卡滞的问题。设计过程中特意将输出端的支撑结构做了隐藏式处理，没有采用常规的外置支架固定桨叶轴，而是将支撑轴承全部内置在本体舱段内部，外露的旋转部件只有桨叶和整流帽，这样的设计可以避免纤维类杂物缠绕支撑支架，在含有少量杂质的流体环境中运行时，故障率会明显降低。从安装适配的角度来说，本体圆柱段的外圆可以直接作为安装定位面，配合抱紧式的固定环就能完成与搭载设备的连接，不需要在本体上加工额外的安装孔或者定位槽，对于不同材质的搭载平台都有很好的适配性，不管是PVC材质的管型机器人本体，还是金属材质的微型水下载具，都可以快速完成集成。在动力传递的路径设计上，输出轴与桨叶采用同轴直连的结构，没有中间的减速或者换向齿轮组，

　　动力传递的损耗被控制在极低的水平，同时因为减少了中间传动部件，整体结构的可靠性更高，在长期连续运行的工况下，不需要额外维护中间传动件的润滑或者间隙调整。考虑到管内运行时可能出现的碰撞情况，桨叶的叶尖位置做了小圆弧的倒角处理，即使轻微剐蹭管壁，也不会出现叶尖崩裂或者卡滞停转的问题，整流帽采用半球形结构，除了整流作用之外，也能在装置正面碰撞障碍物时起到缓冲作用，避免冲击力直接传递到内部的轴承结构上。这套结构的设计没有追求过高的功率密度，而是把重点放在了狭小空间的适配性、运行可靠性以及安装便捷性上，对于做微型管内作业设备、小型水下机器人的结构工程师来说，这种规整的外轮廓、集成化的推进结构，可以直接套用在对应的动力段设计中，不需要再额外调整桨叶与本体的相对位置，也不用重新计算旋转部件的避让边界，能大幅缩短结构设计的周期。另外，整个装置的轴向尺寸也做了紧凑化处理，桨叶的轴向伸出长度只占整体长度的不到三分之一，不会因为前端的推进结构导致整体设备的重心过度前移，在搭载到小型移动设备上时，重心配平的难度也会降低很多。
