半寸口径气动隔膜泵结构设计

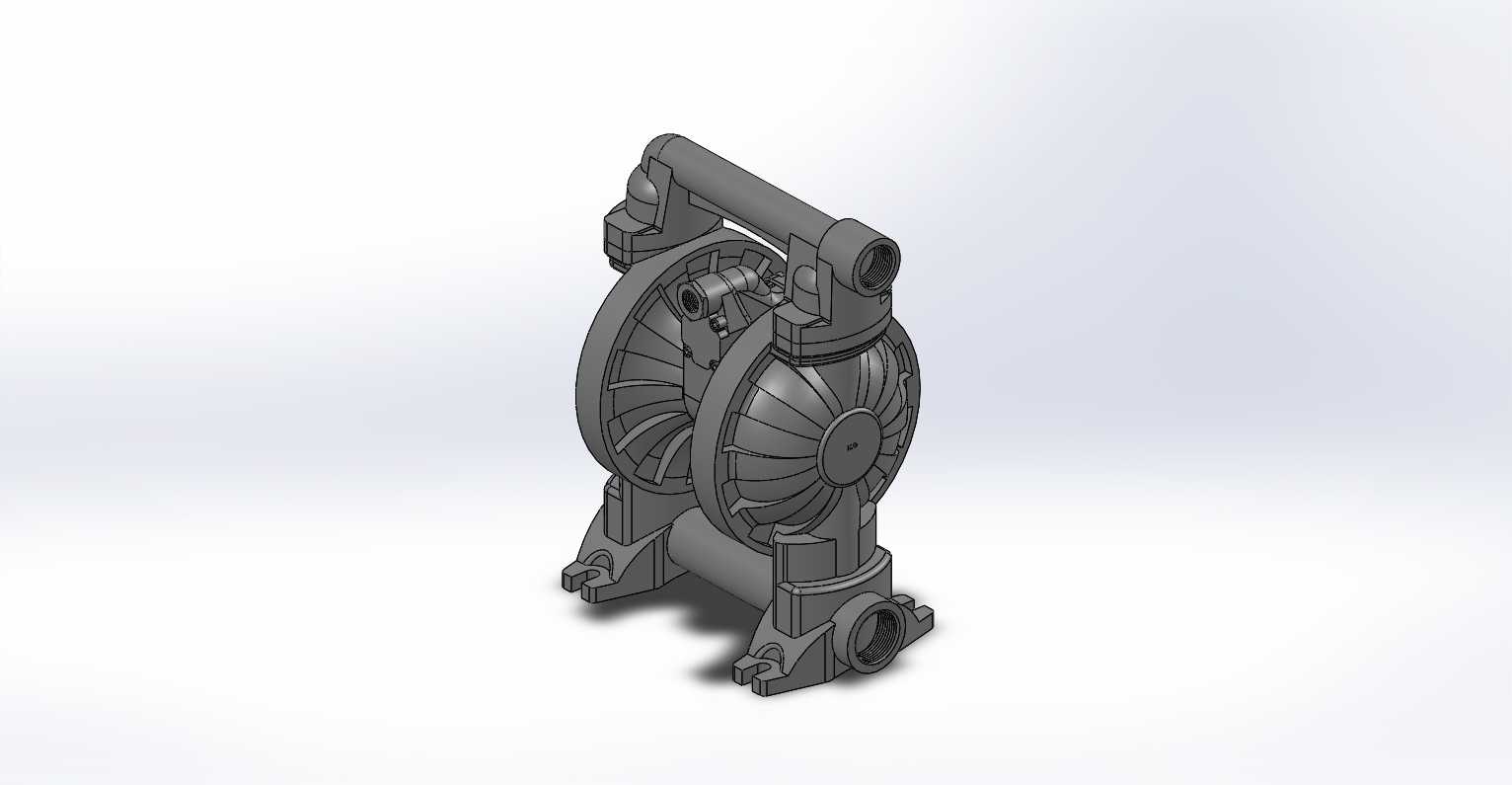

　　在化工涂装、污水处理、食品浆料输送这类对介质兼容性、防爆性能有硬性要求的场景里，隔膜泵一直是小流量高适应性流体输送的首选设备，这次完成的半寸口径隔膜泵三维结构，完全围绕现场安装、工况适配的实际需求搭建，没有做冗余的装饰性结构，所有特征都服务于设备的实际运行逻辑。从安装边界来看，这款泵的进出液口采用上下同轴布置的内螺纹接口，中心距严格匹配常规半寸管路的安装间距，底部支撑脚的安装孔位按照通用工业泵的安装规范预留，不管是固定在移动式小推车上做现场转场作业，还是直接锁在设备机架上做配套输送单元，都不需要额外做转接支架，能直接适配多数现有工位的安装空间，整体外形的最大外轮廓没有突出的尖锐结构，在狭窄的车间工位、设备夹层里布置时，

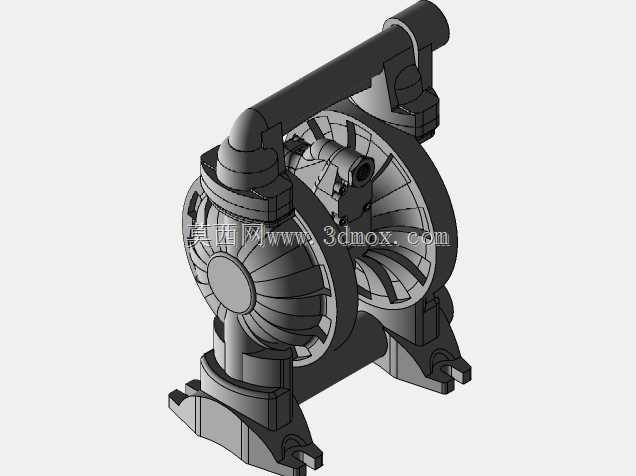

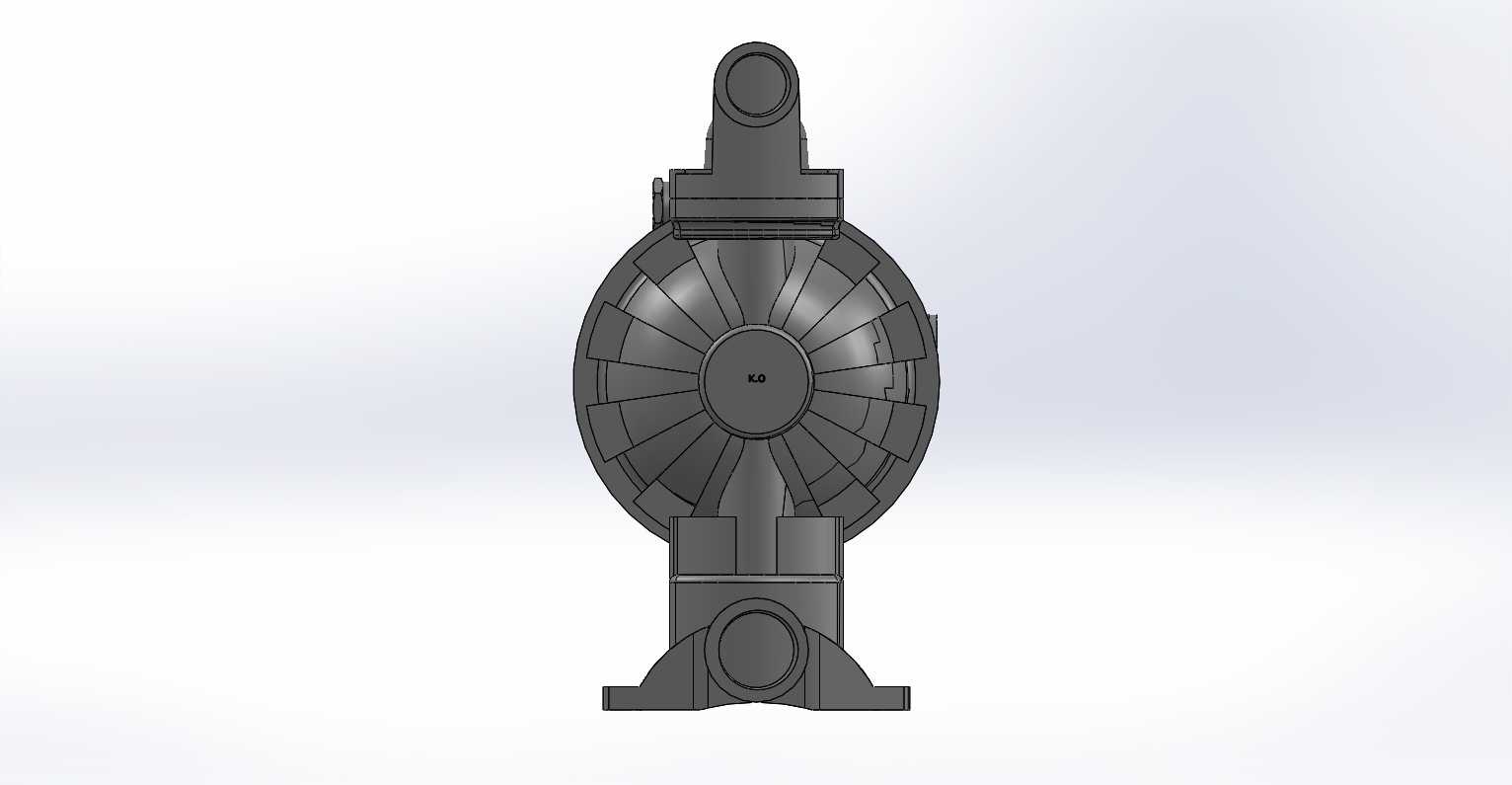

　　不会和周边管线、机架产生干涉。设计思路上优先考虑了隔膜泵的核心工作逻辑，中间的隔膜腔做了对称式的筋条加强结构，不是为了外观好看，是因为隔膜往复运动时腔体会承受持续的交变压力，放射状的加强筋能在不额外增加壳体壁厚的前提下，提升腔体的抗变形能力，避免长期运行后腔体鼓胀导致隔膜偏移、密封失效的问题。进出液口的单向阀安装位做了同轴定位台阶，装配时阀球、阀座能直接卡入定位，不需要反复调整同轴度，既能减少现场装配的工时，也能避免因为阀件偏移导致的回流、流量不足问题。顶部的气阀换向结构集成在泵体上盖里，没有做外凸的独立阀块，一方面能缩小整体的占用空间，另一方面气路通道直接在壳体内部成型，减少了外接气管的接头数量，也就降低了压缩空气泄漏的概率，

　　适合在有防爆要求的化工车间、喷涂工位使用，毕竟这类场景里压缩空气泄漏不仅会浪费能耗，还有可能带动周边粉尘扩散影响作业安全。从功能特性来说，这款隔膜泵的过流部件没有做复杂的流道突变，腔体内壁的过渡位置全部做了圆角处理，输送含细小颗粒的浆料、粘稠性流体时，不会在腔体内形成滞留死角，不管是输送涂装车间的油漆、污水处理环节的含杂质废水，还是食品行业的带颗粒酱料，都能减少介质残留，降低后续清洗的工作量。两侧的隔膜压盖采用快拆式的卡合结构，日常维护更换隔膜的时候，不需要把整个泵从管路上拆下来，只要松开侧边的紧固环就能打开腔体更换隔膜，比传统螺栓紧固的结构能节省一半以上的维护时间，对于连续生产的流水线来说，能大幅缩短设备停机维护的时长。

　　实际选型适配的时候，这款半寸规格的泵流量区间刚好覆盖小型工位的输送需求，不会因为流量过大造成管路憋压，也不会因为流量不足拖慢生产节拍，气路接口的位置设在泵体顶部侧面，接气管的时候不会和下方的液路管线产生交叉，现场布线布管的时候能更规整，避免气液管线交错带来的误碰、磨损问题。壳体的连接螺栓全部采用均匀分布的布置方式，紧固的时候能让壳体密封面受力均匀，不会出现局部压合过紧导致密封件变形、或者局部压合不足导致漏液的问题，密封槽的深度和宽度按照常规橡胶隔膜、四氟隔膜的密封尺寸设计，用户可以根据输送介质的特性更换不同材质的隔膜，不需要修改壳体的安装尺寸，适配性更强。在建模过程中，所有配合面的公差都按照实际机加工的精度预留了间隙，运动部件的行程范围做了干涉检查，隔膜往复运动到最大行程位置时，不会和腔体内壁、压盖产生摩擦，能有效延长隔膜的使用寿命，避免因为运动干涉导致的隔膜过早破损、介质泄漏问题。支撑脚的位置做了下沉式的安装面，螺栓锁紧后螺栓头不会突出支撑脚底面，泵放置在平台上的时候能保持平稳，不会因为螺栓头突出导致泵体运行时产生晃动、噪音。
