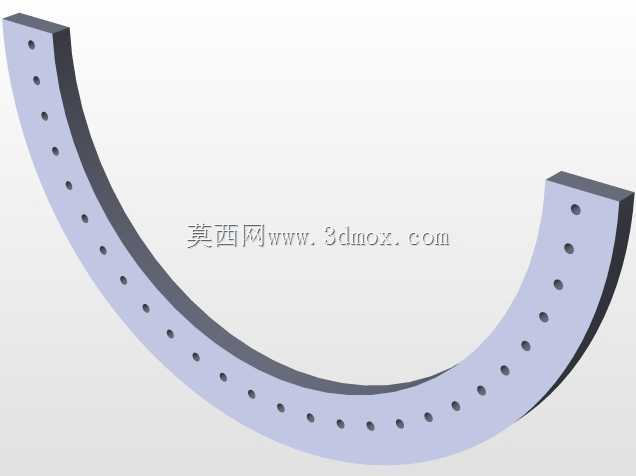

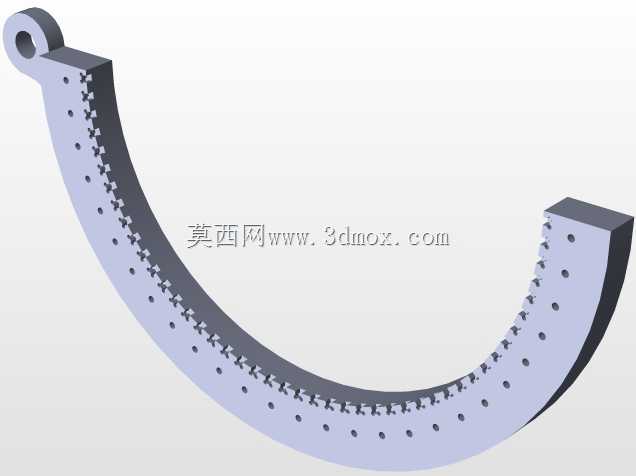

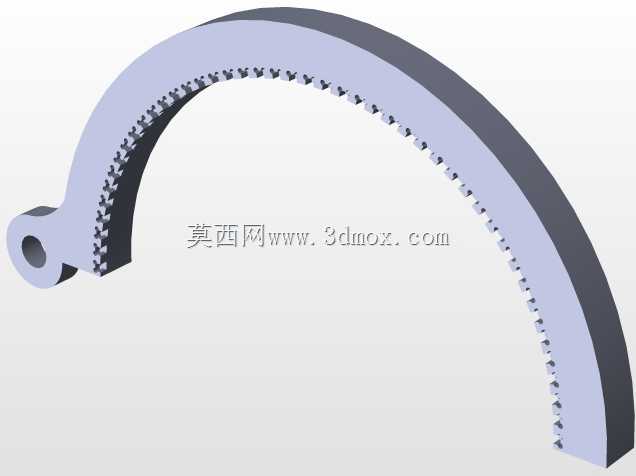

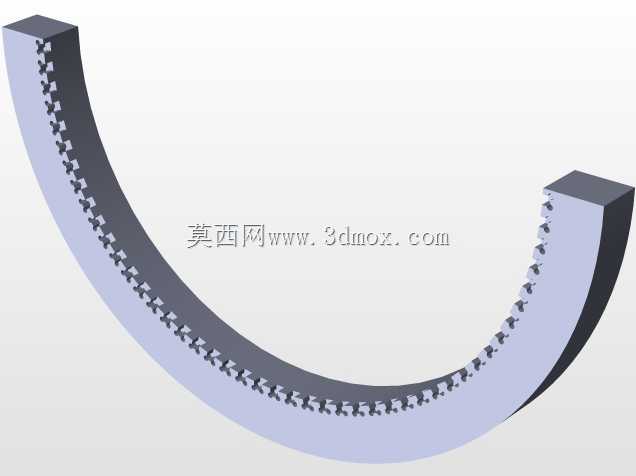

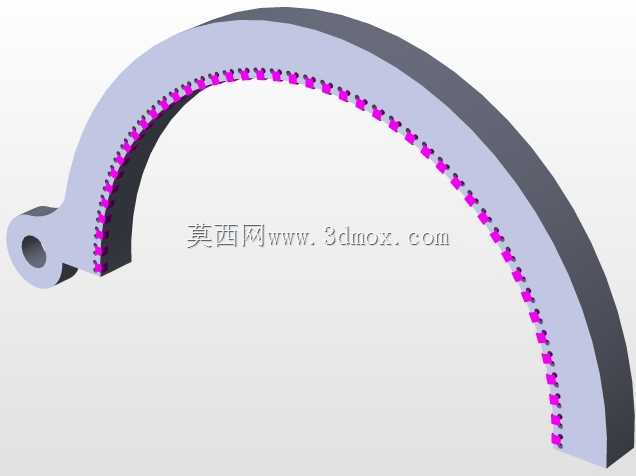

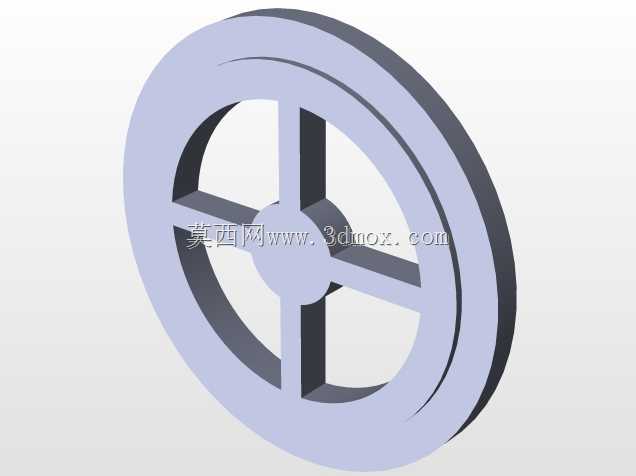

电机辐条式磁轭转子磁钢结构件

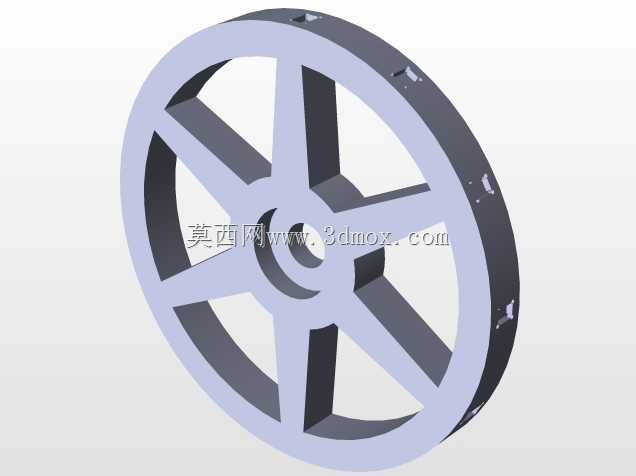

　　在中小型永磁同步电机、直流无刷电机的定转子装配环节，这类辐条式磁钢结构件是承载永磁体、传递磁路、连接转轴的核心转动部件，日常在工业传动电机、伺服驱动单元、小型新能源动力电机的转子总成中都能见到这类结构的应用，区别于整体实心磁轭，辐条式的结构设计首先要平衡转动惯量与结构刚度的矛盾点。从实际工况出发，这类磁头结构的外圆柱面是贴装或嵌装永磁磁钢的基准面，加工时对圆柱面的圆度、同轴度要求较高，因为磁钢安装后的气隙均匀度直接决定电机运行时的转矩波动、空载反电动势波形正弦度，要是外圆加工形位公差超差，很容易出现电机运转时的电磁噪音、局部磁饱和发热的问题。设计时采用六根等角度分布的辐条连接中心轮毂与外磁轭环，

　　中心轮毂的内孔是与电机转轴配合的安装面，通常会根据传递扭矩的大小设计平键槽或者过盈配合的公差带，辐条的截面尺寸不是随意设定的，要结合电机额定转速下的离心力载荷做强度校核，同时辐条之间的镂空区域一方面可以降低转子整体重量，减少电机启动时的转动惯量，提升动态响应速度，另一方面也能给转子内部的空气流通留出通道，帮助电机运转时带走部分绕组端部和磁钢产生的热量，避免磁钢高温退磁。外磁轭环的厚度设计需要匹配对应功率等级电机的磁通量需求，太薄的话会出现磁路饱和，导致电机效率下降，太厚则会增加不必要的转子重量，提升材料成本，同时外磁轭环的轴向宽度要和配套的定子铁芯长度匹配，保证磁路的有效耦合长度，避免出现轴向的磁漏。在实际装配场景中，

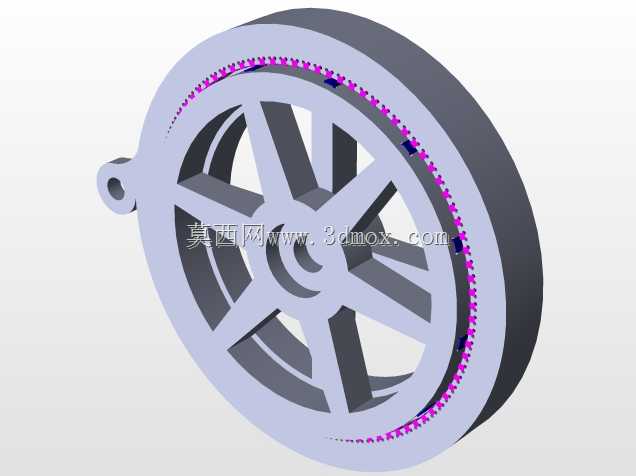

　　这类磁钢结构件需要先做动平衡校正，因为辐条结构虽然减重效果好，但如果加工时的尺寸偏差导致质量分布不均，高速运转时会产生明显的振动，传递到端盖轴承上会大幅缩短轴承的使用寿命，通常会在外磁轭环的端面预留去重的工艺位置，方便动平衡工序时调整质量分布。从安装边界来看，中心轮毂的内孔直径、外磁轭的外圆直径、转子整体的轴向长度这三个核心尺寸，决定了这个磁头能适配的电机机座号范围，设计时还要考虑磁钢安装后的防护结构，比如外圆是否需要增加不锈钢护套或者碳纤维绑扎，避免高速旋转时磁钢受离心力作用脱落，辐条与轮毂、外磁轭的连接位置都做了圆弧过渡处理，减少应力集中的问题，避免电机频繁启停时的交变载荷导致结构出现疲劳裂纹。这类结构相比实心转子磁轭，

　　在小功率高响应要求的电机场景中优势明显，比如自动化设备上用的伺服电机，需要频繁加减速，更低的转动惯量能让电机的定位速度更快、跟随误差更小，同时镂空结构带来的散热能力提升，也能让电机在持续过载工况下的温升控制在合理范围内。在建模过程中，需要重点保证辐条的角度等分精度，每根辐条之间的60度夹角偏差不能超过允许的形位公差，否则不仅影响动平衡，还会导致磁路的对称性变差，引起电机的齿槽转矩增大，影响低速运行的平稳性。中心轮毂的内孔与外磁轭外圆的同轴度是整个零件的核心形位公差，直接决定了转子装配后的气隙均匀度，建模时需要以中心孔的轴线为整个零件的基准轴线，所有回转面的尺寸标注、形位公差都要围绕这个基准展开。另外外磁轭环上的小缺口结构，是用来做磁钢安装时的周向定位，避免磁钢在运转时出现周向窜动，保证每块磁钢的位置精度，这些定位缺口的位置尺寸需要和磁钢的尺寸、极对数匹配，确保磁钢安装后极间的间隔均匀，符合电机的电磁设计要求。
