深沟球滚动轴承三维结构设计

　　作为旋转机构里最基础的支撑元件，这类深沟球轴承的应用场景几乎覆盖了所有需要降低轴系回转摩擦的设备领域，从小功率电机输出端、机床主轴支撑座，到输送机辊筒两端、减速机输入输出轴定位，甚至家用家电的电机转子支撑、自行车花鼓结构里，都能见到这类结构的身影。它的核心作用是在轴与轴承座之间建立滚动摩擦副，把轴运转过程中的径向载荷、少量双向轴向载荷平稳传递到机座结构上，同时约束轴的径向与轴向窜动，保证轴上的齿轮、带轮、叶轮等执行件始终保持在设计的回转中心位置，避免运转过程中出现偏磨、振动超差、传动精度失效的问题。

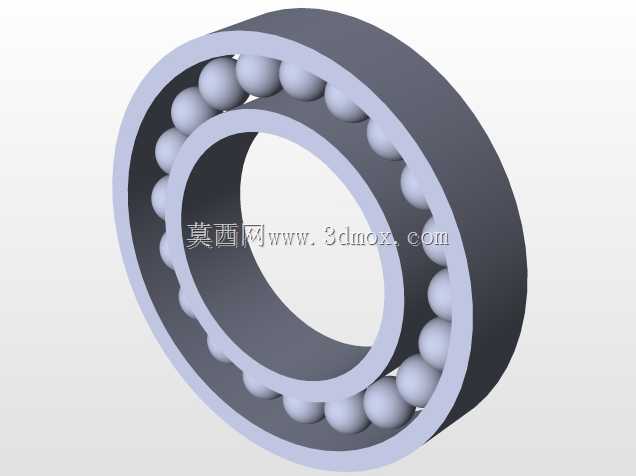

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的核心组成：外侧的外圈是与设备轴承座孔配合的部分，设计时外圈外径需要和安装孔保持基轴制过渡配合，保证轴承外圈在孔内不会出现周向打滑，同时又能在装配时顺利压入；内侧的内圈是与旋转轴配合的部分，内圈内径与轴采用基孔制过盈配合，确保内圈和轴同步回转，不会出现跑内圈的磨损故障。夹在内外圈滚道之间的钢球是承载滚动体，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷上限，滚道的曲率半径设计略大于钢球半径，既保证钢球能在滚道内顺畅滚动，又能让接触应力分布在合理区间，避免局部应力集中导致的早期点蚀失效。两侧的保持架（模型中做了简化呈现）作用是将所有钢球均匀分隔开，避免钢球在运转过程中互相挤压摩擦，同时引导钢球在滚道内有序循环，保持每个滚动体的受力均匀。

　　在安装边界的设计考量上，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，设计时轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法贴合到位，也会给后续拆卸带来困难；轴承座孔的挡肩同样要预留拆卸缺口或者足够的顶出空间，方便维护时用拉马顺利取出轴承。装配过程中需要注意，压装轴承时的施力位置必须对应配合的套圈：把轴承压到轴上时只能给内圈施力，把轴承压入轴承座孔时只能给外圈施力，严禁通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接导致轴承运转精度报废。

　　从实际使用的工况适配角度，这类深沟球结构适用于中高速、中等载荷的回转场景，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的润滑维护更简便，既可以采用脂润滑实现长期免维护，也可以采用油润滑适配更高转速的工况。设计选型时需要根据轴系的受力方向、转速上限、预期寿命计算所需的额定载荷值，匹配对应尺寸系列的轴承型号，同时要考虑安装位置的径向空间限制，在载荷满足要求的前提下选择合适的外径与宽度尺寸，避免出现安装干涉。这个三维模型完整还原了轴承各部件的装配关系，内外圈的滚道弧度、钢球的排布位置都和实际工业产品的结构一致，可用于设备装配时的干涉检查、轴系结构的虚拟装配验证，也能作为机械原理教学中滚动轴承结构的演示载体，帮助设计人员直观理解轴承的配合关系与安装空间要求。在做整机三维布局时，直接调用这类标准化的轴承模型，可以省去重复建模的时间，同时保证安装尺寸的准确性，避免后续出工程图时出现配合尺寸偏差，导致实际加工装配时出现轴承装不上、轴肩定位失效的问题。需要注意的是，实际应用中这类轴承的密封形式、保持架材质会根据具体工况做调整，比如粉尘较多的工况需要带双面密封圈的结构，高温工况则需要采用金属保持架替代尼龙保持架，这些细节可以在基础模型上根据实际需求做参数化调整，适配不同的设备设计场景。
