乘用车轻量化五辐合金轮毂结构设计

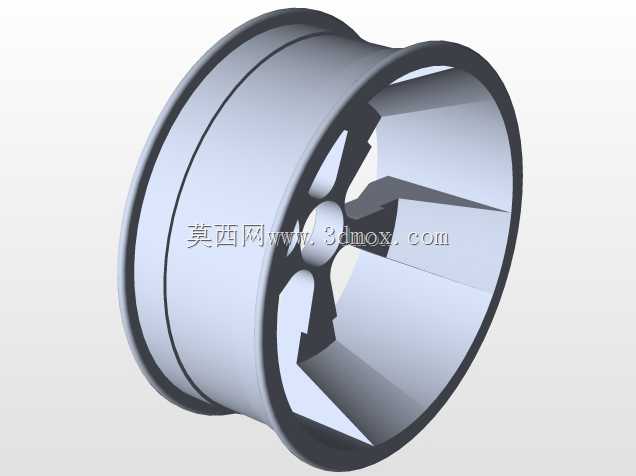

　　日常做乘用车底盘行走系统部件建模时，轮毂是兼顾结构强度、装配适配与外观属性的典型构件，这款五辐式合金车轮的建模逻辑，完全围绕量产装车的实际边界展开。先从安装匹配维度看，轮毂中心的定位孔严格对应乘用车转向节的轴头尺寸，孔周均匀分布的螺栓孔位，按照常规家用车的PCD节圆直径排布，安装面的止口深度做了精准控制，装车后能保证轮心与传动轴回转中心完全重合，避免高速行驶时出现动平衡超差的抖动问题。轮辋部分的轮廓完全参考常用子午线轮胎的胎圈座尺寸设计，胎圈座的锥度、轮缘的凸起高度都符合行业通用的装配标准，轮胎安装后能保证胎圈与轮辋紧密贴合，不会在急加速、紧急制动或者过弯侧倾时出现轮胎脱圈的风险，轮辋的宽度尺寸适配常规家用轿车的轮胎扁平比范围，

　　兼顾日常行驶的舒适性与过弯时的轮胎支撑性。轮辐部分采用五辐大切面的结构设计，并非单纯为了外观造型，每根轮辐的截面从中心安装座位置向外延伸到轮辋连接处，做了渐变的壁厚处理，靠近中心的位置受力载荷更大，壁厚适当增加，靠近轮辋的位置载荷分散，壁厚做减薄处理，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，实现轻量化效果，减少簧下质量，提升车辆的悬挂响应速度。轮辐的背面预留了刹车系统的避让空间，能够兼容常规尺寸的通风刹车盘与单活塞刹车卡钳，不会出现轮毂装车后与卡钳、刹车盘发生运动干涉的问题，轮辐表面的大切面造型，也能在车辆行驶时引导气流穿过轮毂，带走刹车系统工作产生的热量，避免长距离制动后刹车热衰减。

　　建模过程中对轮毂的所有过渡圆角都做了应力释放处理，尤其是轮辐与轮辋、轮辐与中心安装座的连接位置，没有出现直角锐边结构，避免车辆长期行驶在颠簸路面时，应力集中位置出现疲劳裂纹，影响构件的使用寿命。轮毂的整体偏距按照常规前置前驱家用车的轮距要求设定，装车后轮胎不会超出翼子板边界，也不会与内侧的悬挂摆臂、减震器发生位置干涉，轮辋的气门嘴孔位置做了加厚处理，避免安装气门嘴时出现应力开裂，同时预留了后续加装胎压监测传感器的空间，不需要额外做结构修改就能适配不同配置的车型。从实际使用场景看，这类合金轮毂相比传统钢制轮毂，重量更轻，散热性能更好，外观的造型一致性更高，既能够满足日常城市通勤、高速行驶的强度要求，也能适配常规的车辆改装升级需求，建模时所有的尺寸边界都参考量产车的通用装配规范，没有做超出常规装车范围的夸张设计，结构的受力分布经过反复校核，在承受垂直载荷、侧向过弯载荷、制动扭矩冲击时，都能保持足够的结构刚性，不会出现明显的形变。
