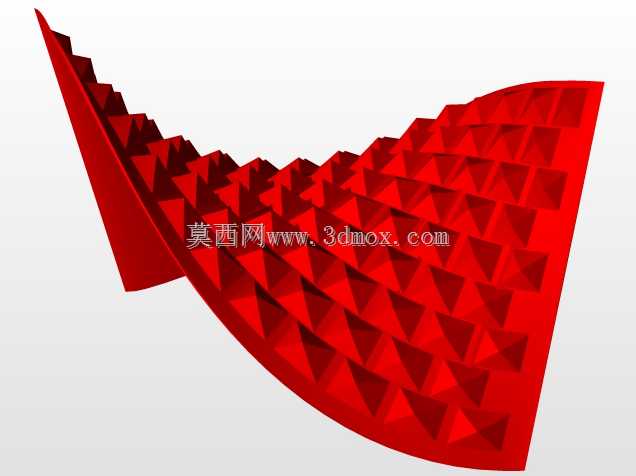

柔性三角纹理曲面填充结构件

　　这类带规则三角凸起纹理的柔性曲面填充结构，最早在缓冲包装内衬、设备隔振垫层的场景里被广泛应用，区别于传统平面式填充垫层，曲面形态的设计初衷是适配弧面接触界面，避免填充件与被保护工件、设备壳体之间出现悬空间隙，在运输振动、设备运行抖动的工况下，三角凸起的单元结构能通过自身形变分散接触应力，不会出现局部应力集中压损接触面的问题。从结构设计逻辑来看，整个填充件的曲面弧度是匹配对应安装腔体的内轮廓做的随形设计，边缘做了斜切收边处理，安装时可以顺着腔体弧面滑入定位，不需要额外的粘接或者卡扣固定，依靠柔性材质本身的张紧力就能贴合在腔体内壁，不会在设备运行过程中出现移位、窜动的情况。表面的三角纹理单元采用等距阵列排布，

　　每个三角凸起的棱边都做了微小的圆角过渡，避免尖锐棱边在受压时割伤接触的工件表面，同时三角单元之间的凹槽可以形成微小的空气流通通道，在长期受压形变时能快速排出单元间隙内的空气，不会因为气阻导致垫层出现回弹滞后的问题，在高频振动的工况下也能保持稳定的缓冲性能。在实际选型应用时，这类填充结构常被用在异形曲面壳体的内部支撑场景，比如曲面造型的手持设备外壳内侧、弧形工业设备的防护壳夹层，还有特殊造型的包装缓冲内衬，相比传统的平面泡棉填充，随形的曲面设计能完全填充壳体内部的不规则空间，提升壳体的抗挤压能力，避免壳体受外力冲击时出现凹陷变形。设计过程中需要重点控制曲面的曲率公差，整体安装边界的轮廓尺寸要比对应腔体的内轮廓尺寸大0.2到0.5毫米，

　　依靠柔性材质的压缩量实现过盈配合安装，表面三角凸起的高度根据缓冲需求调整，需要高缓冲性能的场景可以适当增加凸起高度，需要高支撑强度的场景则降低凸起高度、增加三角单元的排布密度。另外，柔性材质的选型也会匹配实际使用场景，接触电子元器件的场景会选用抗静电的柔性材质，户外设备使用的场景则选用耐老化、耐温变的材质，整个结构没有额外的拼接部件，一体成型的设计也避免了拼接缝处出现应力断裂的风险，长期使用的稳定性更好。在建模阶段，需要先提取安装腔体的内曲面作为基础参考面，再在曲面上做三角单元的参数化阵列，保证每个三角单元的法向都垂直于所在位置的曲面切面，这样受压时每个单元的受力方向都是垂直向下，不会出现侧向滑移导致的缓冲失效，

　　边缘的斜切角度控制在15度到20度之间，既方便安装时的导向，也不会因为边缘过薄容易出现翻边破损的问题。这类填充结构不需要额外的紧固件，安装效率比传统的粘接式垫层提升40%以上，后期维护更换时也可以直接抠出替换，不会在腔体内残留胶渍，在小批量定制设备的防护结构设计中，这种参数化可调的柔性填充结构可以快速适配不同的曲面腔体，不需要重新开模制作专用的填充件，大幅缩短了设备的研发打样周期。
