内燃机进排气控制凸轮轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375614
  • 内燃机进排气控制凸轮轴结构设计

  在往复式内燃机的配气机构中,凸轮轴是决定进排气门开闭时序、升程规律的核心执行部件,其轮廓精度、轴段同轴度直接决定发动机的充气效率、怠速稳定性与高转速区间的动力输出表现,广泛应用于乘用车汽油机、商用车柴油机、小型通用动力机械以及工程机械动力单元的配气系统中。从实际装机场景来看,这类多缸机用凸轮轴通常布置在气缸盖顶部(顶置凸轮轴结构)或气缸体侧部(中置/下置凸轮轴结构),通过正时链条、正时皮带或正时齿轮与曲轴端保持固定相位传动,按照预设的凸轮型线推动挺柱、摇臂或气门顶筒,克服气门弹簧预紧力完成气门的开启动作,再借助弹簧回位力实现气门关闭,精准匹配发动机各缸的进气、压缩、做功、排气四冲程循环时序。

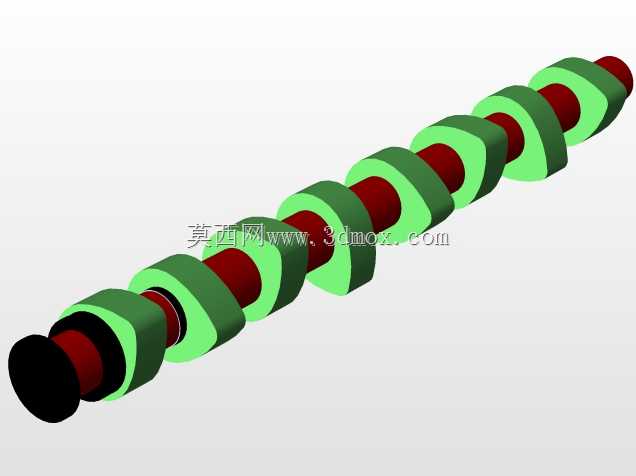

  本次设计的凸轮轴采用整体式实心轴结构,沿轴向依次排布多组进排气凸轮桃片,轴段上预留有轴颈安装位、正时驱动端连接位以及信号轮安装法兰,所有凸轮桃片与轴身采用一体化加工成型,避免了装配式凸轮轴桃片松动、相位偏移的风险,适配四缸直列发动机的点火顺序与配气相位要求。设计过程中首先根据目标发动机的排量、额定转速、目标功率扭矩曲线确定每缸进排气门的数量、最大升程以及开闭相位角,再结合配气机构的从动件运动形式(平底挺柱/滚子摇臂)优化凸轮型线的缓冲段、工作段轮廓,既要保证气门开启时的气流通过面积满足充气效率要求,又要控制凸轮与从动件之间的接触应力在材料许用范围内,避免长期运转出现桃片表面点蚀、异常磨损问题。

  从安装边界来看,轴身各轴颈的直径公差、圆柱度严格按照主机厂的缸盖/缸体轴承孔配合要求设计,相邻轴颈的同轴度控制在0.02mm以内,避免装配后出现卡滞、运转阻力过大的问题;各凸轮桃片相对于轴端定位键槽的相位角公差控制在±0.5°曲轴转角范围内,防止出现气门开闭时序错乱、进排气干涉、气门碰撞活塞的严重故障。凸轮桃片的型线采用高次多项式曲线设计,缓冲段设置合理的升程过渡,消除气门开闭瞬间的冲击噪声,工作段的升程变化率匹配发动机高转速下的气门跟随性,避免气门弹簧出现颤振、气门关闭不严的问题。轴身表面设计有润滑油道连通孔,装配后可将主油道的压力机油引导至各轴颈摩擦副、凸轮与从动件接触表面,形成稳定的压力润滑油膜,降低运转过程中的摩擦磨损,延长部件使用寿命。轴的一端设计有正时驱动结构的安装定位面,可适配正时链轮或正时皮带轮的安装,另一端预留有凸轮轴位置传感器信号轮的安装位,可向发动机ECU实时反馈凸轮轴相位信号,实现喷油、点火正时的精准闭环控制。

  在实际建模过程中,先以轴身的旋转中心为基准建立全局坐标系,依次绘制各轴颈的旋转截面轮廓,通过旋转命令生成基础轴身实体,再根据各缸的相位角依次绘制每个凸轮桃片的截面轮廓,按照轴向位置定位后通过拉伸、布尔运算与轴身合并为整体,最后对所有轴颈、凸轮桃片的边缘做倒角处理,对润滑油道孔、键槽、法兰安装孔等细节特征做细化处理,保证模型与实际加工零件的结构完全一致,可直接用于后续的有限元强度校核、运动学仿真以及装配干涉检查。需要注意的是,不同缸数、不同布置形式的发动机对凸轮轴的凸轮数量、相位排布、轴段长度有不同要求,设计时需要严格匹配整机的布置边界,避免与气缸盖、气门室罩、周边附件出现运动干涉,同时要校核凸轮轴在最大气门弹簧力作用下的轴身挠度,防止轴身变形过大导致气门升程不足、偏磨异常的问题。
