古柯罐头压装工况有限元仿真分析结构

　　这套结构针对古柯类罐装产品的压合封装工序做了完整的力学仿真还原，核心覆盖罐头在上下压头夹持受力过程中的变形响应特性，可直接用于包装产线压装工位的结构校核与参数优化。从实际产线应用来看，这类压装结构多部署在高速罐装生产线的封罐末端工位，负责将罐身与端盖在额定压力下完成压合密封，作业过程中既要保证足够的压装力让密封结构完全贴合，又要避免压力过大导致罐身出现凹陷、褶皱甚至破损，直接关系到罐装产品的密封合格率与外观良品率。

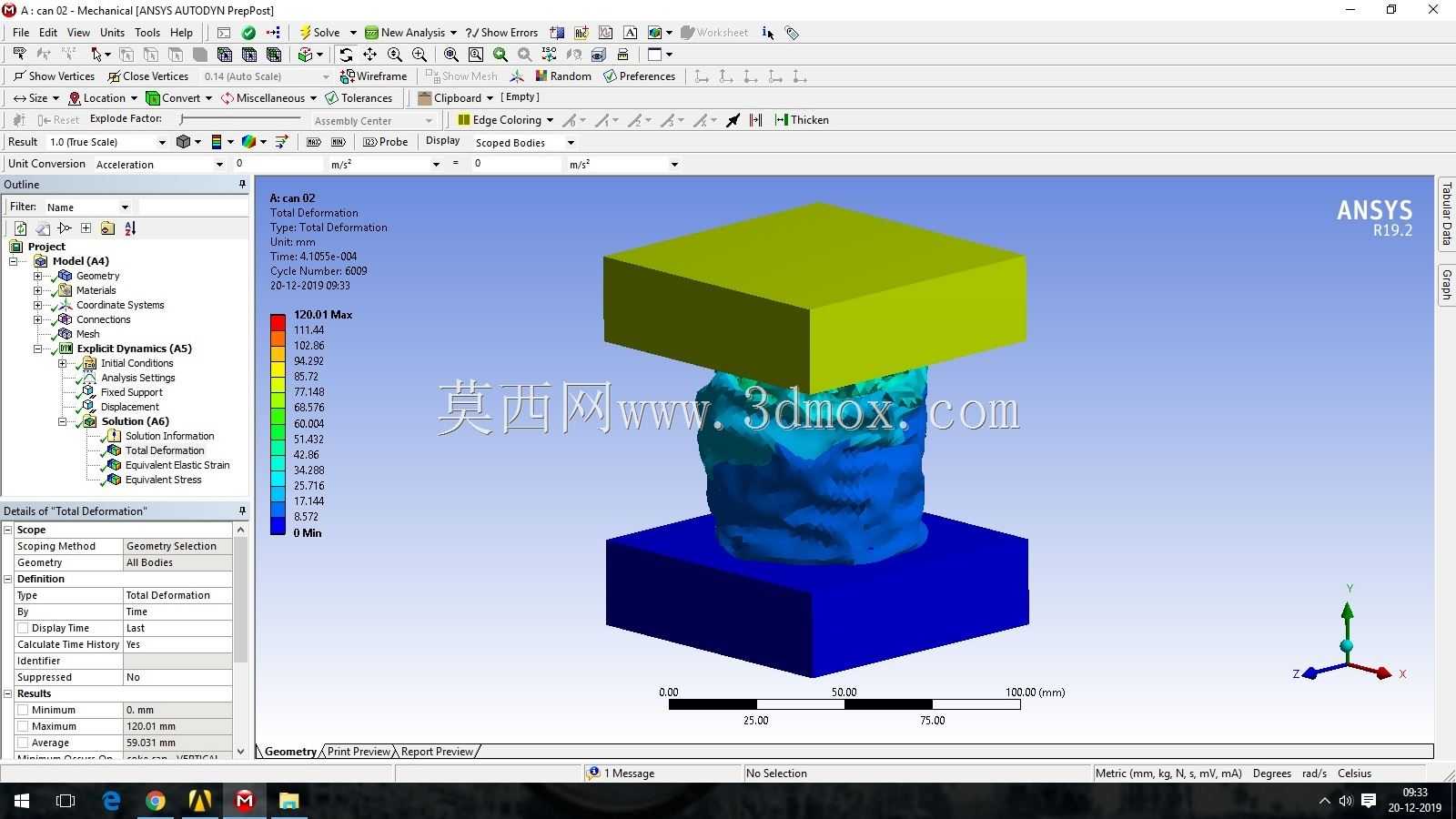

　　整个模型的上下压块采用规则六面体结构设计，上压块传递下压驱动力，下压块作为承载基座固定罐身位置，中间的罐体部分还原了薄壁金属罐的实际结构特征，仿真过程中完整捕捉了罐体在受压时的变形分布规律——从云图分布可以看到，罐体靠近上下压合接触的位置变形量梯度变化明显，中间段的变形量呈现连续过渡的状态，这和实际生产中薄壁罐受压时的鼓胀、凹陷变形规律完全吻合，能够为压头的压力参数设定、接触面积优化提供直接的数据参考。

　　设计思路上没有采用过度简化的刚体假设，而是将罐体设置为弹塑性材料属性，还原薄壁金属在受压过程中的非线性变形特征，上下压块则按照实际工装的刚性属性设置约束，边界条件完全匹配实际压装工位的安装状态：下压块底面设置全约束模拟工作台的固定支撑，上压块施加垂直向下的位移载荷模拟压头的进给动作，接触设置上考虑了压块与罐体端面的摩擦接触属性，避免仿真结果出现不符合实际的滑移穿透问题。

　　从安装边界来看，上下压块的安装基准面做了平整化处理，可直接适配现有封罐设备的压头安装接口，不需要对现有产线的工装连接结构做大幅改动，压块的外形尺寸预留了足够的安全距离，在压合行程范围内不会和周边的送罐、转位机构产生运动干涉。针对不同规格的同类型罐体，只需要调整上下压块的间距参数、修改对应的载荷步设置，就可以快速完成不同罐高、不同壁厚产品的压装仿真校核，不需要重新搭建整套仿真框架，能够大幅缩短包装工位的工艺调试周期。

　　在实际工程应用中，这类仿真模型可以帮助结构工程师提前预判压装过程中罐体的薄弱位置，针对性调整压头的端面形状、优化压装力的加载曲线，比如针对罐体变形量较大的区域，可以在压头对应位置增加柔性缓冲垫层，分散局部接触应力，减少罐身出现局部变形超差的概率。同时模型输出的应力、变形数据可以直接作为压装工位工艺参数设定的依据，替代传统现场反复试凑参数的调试模式，减少试生产过程中的物料损耗，提升产线调试的效率。

　　整个结构的仿真设置覆盖了从几何建模、材料赋值、网格划分到边界加载、结果后处理的完整流程，网格划分上对罐体的薄壁区域做了网格加密处理，保证变形计算的精度，上下压块因为变形量极小采用了较粗的网格控制整体计算规模，在保证计算结果准确性的前提下尽可能缩短仿真计算的时长，满足工程现场快速迭代优化的需求。对于从事包装设备结构设计、封罐工艺优化的工程师来说，这套模型可以作为同类型罐装产品压装仿真的基础模板，结合具体的产品参数做少量调整就可以投入实际项目使用，有效降低仿真建模的重复工作量。
