波塞利耶利普金直线运动连杆机构

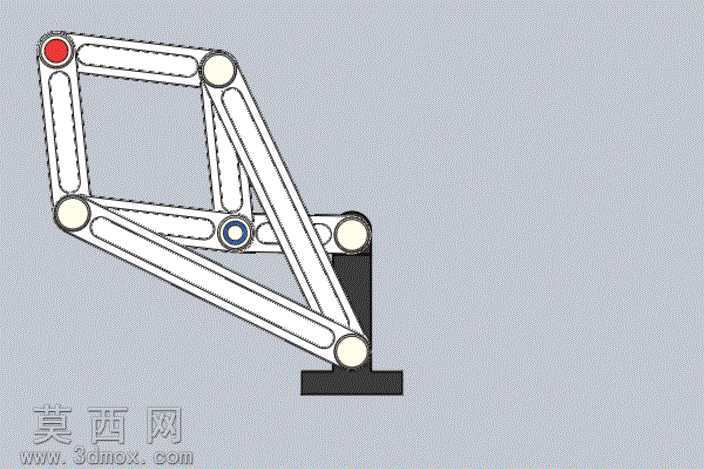

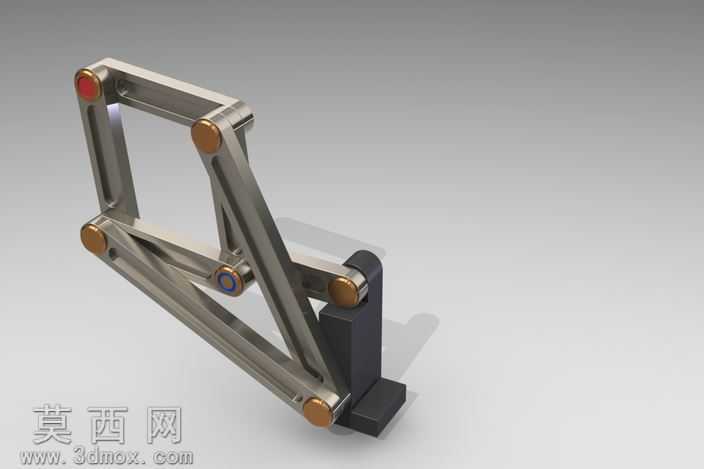

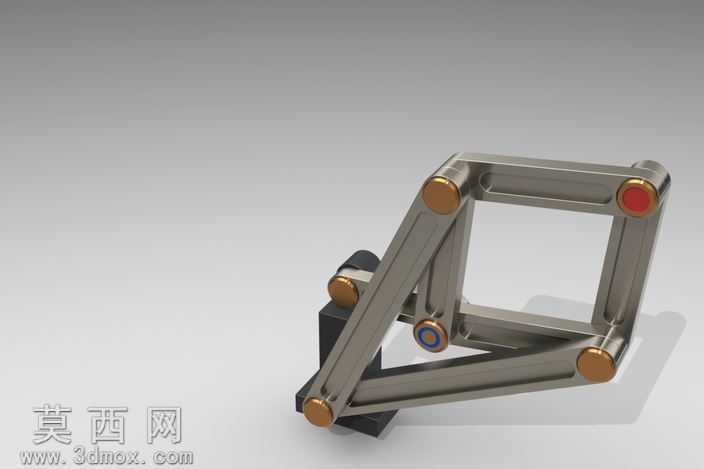

本作品为Peaucellier-Lipkin直线运动连杆机构的三维建模成果，建模过程中严格遵循经典平面连杆机构的几何约束关系，先确定固定铰接基座的定位基准，再依次完成各连杆杆件、铰接销轴、端部执行块的特征建模。建模阶段对每根连杆的长度比例做了精准校核，保证六根连杆中四根等长杆、两根短杆的长度满足波塞利耶机构的反演几何条件，确保机构运行时能够精准将旋转输入转化为绝对直线输出，不存在近似直线机构的轨迹误差。材质与渲染环节，为铰接销轴赋予抛光铜质金属材质，还原经典机械构件的金属质感，为连杆主体赋予磨砂银灰色金属材质，模拟工业机械常用的铝合金杆件表面处理效果，为固定基座赋予哑光深灰硬质合金材质，区分固定件与运动件的视觉差异，场景内添加柔和的环境漫反射光与定向主光源，在浅灰色背景上投射出柔和的机构阴影，清晰展现各杆件的空间层次与铰接位置。结构设计上，所有铰接位置均预留了合理的转动间隙，避免杆件运动时出现干涉卡顿，基座采用L型支撑结构保证机构安装固定的稳定性，输入铰接端设置醒目的红色标识点，方便直观识别旋转输入的位置，输出端的滑块结构与直线运动轨迹做了适配，直观呈现直线运动的输出效果。设计过程中重点还原了该经典机构的核心运动特性，即通过平面铰接连杆的组合，无需导轨引导即可实现精准的直线运动输出，解决了早期机械设计中难以纯靠连杆实现精确直线运动的问题，建模完成后通过运动仿真验证了机构的全行程运动流畅性，确认各杆件在运动全程无干涉、死点位置过渡顺畅，能够完美复现旋转运动到直线运动的转换功能，可作为机械原理教学演示、机构创新设计参考的数字化三维模型使用。
