基于切比雪夫连杆的双足步行机械结构

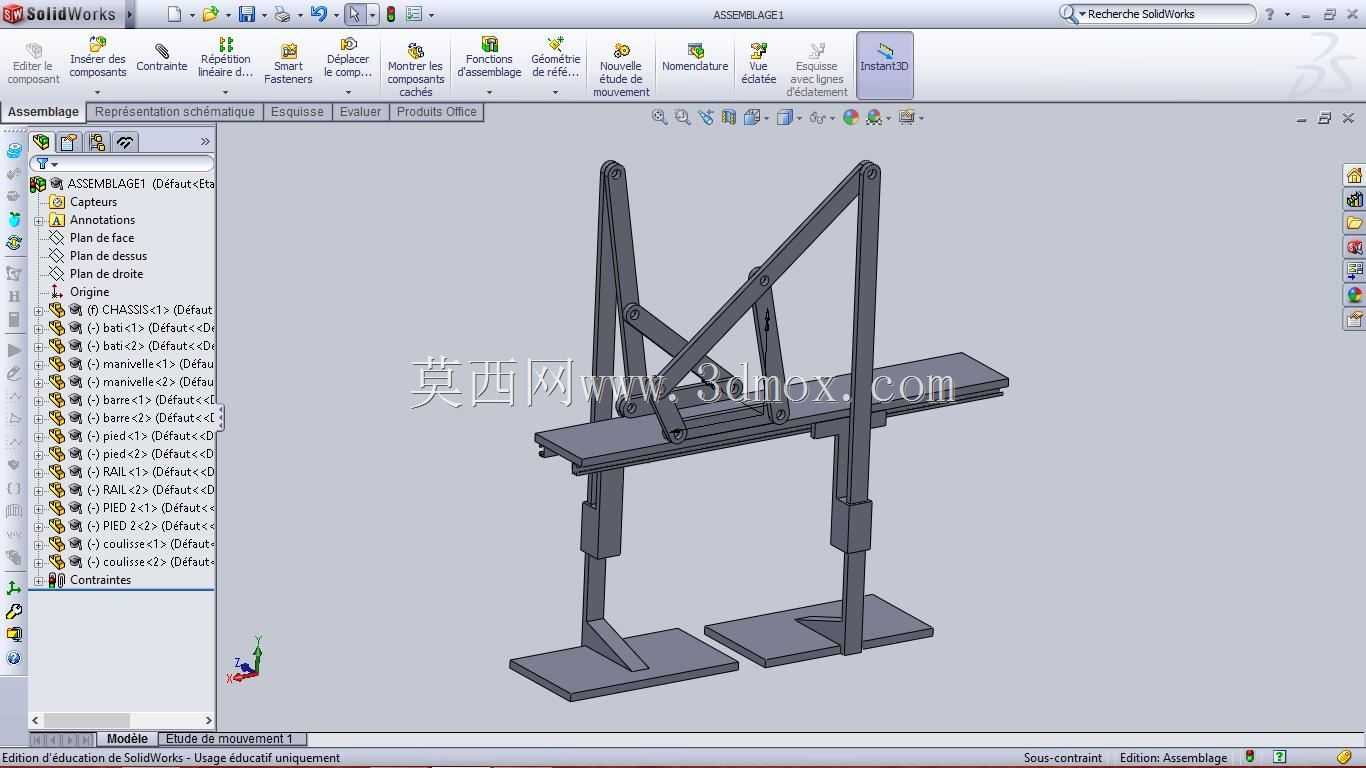

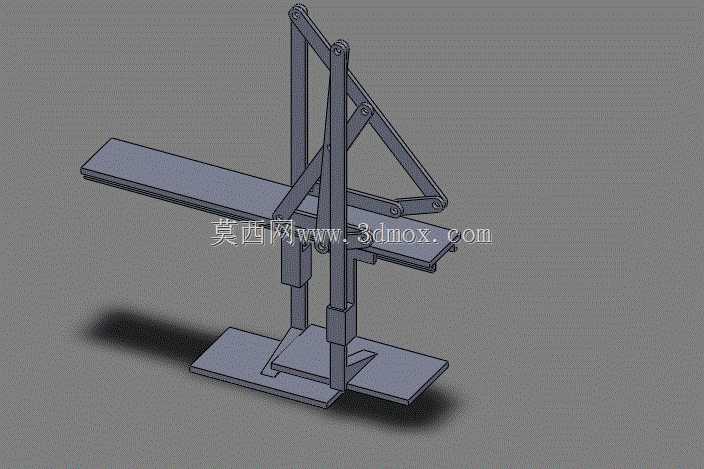

　　这套步行机械结构依托切比雪夫四杆运动原理实现类人行走步态，核心是通过特定杆长配比的连杆组，将驱动端的连续回转运动转化为足部的类步行轨迹，无需复杂的多轴协同控制即可实现稳定的迈步动作，在低功耗简易行走装置、教学演示教具、小型巡检代步装置开发场景中具备较高的参考价值。从结构布局来看，整套装置采用左右对称的双支撑足设计，每侧腿部由多组铰接连杆构成，上部连杆组集成于横向承载平台下方，平台可作为功能载荷的安装基面，预留的安装孔位可适配小型传感器、控制模块或是轻量载物托架的固定需求。足部采用平板式支撑结构，增大与接触面的接触面积，降低行走过程中对地面平整度的要求，即使在略有起伏的硬质平面上也能保持支撑稳定性，避免侧翻风险。

　　设计过程中优先考虑了运动轨迹的复现精度，连杆铰接点的位置经过反复迭代验算，确保足部在摆动阶段能够抬离足够高度避开地面凸起，在支撑阶段能够保持近似水平的移动轨迹，减少行走过程中的机身上下起伏，降低运行过程中的振动与能量损耗。整套结构的驱动输入点设置在上部连杆组的回转副位置，仅需单路动力输入即可带动双侧腿部完成交替迈步动作，大幅简化了动力配套的复杂度，不需要为每个关节单独配置驱动元件，对于低成本行走装置的开发而言，能够有效压缩整体制造成本与控制难度。从安装边界来看，整套结构的横向宽度由两侧足部的外侧间距决定，纵向长度匹配迈步过程中足部前后移动的最大行程，垂直高度可通过调整中部支撑连杆的长度进行适配，可根据实际载荷需求调整整体尺寸比例，

　　不会破坏原有的运动轨迹特性。铰接位置统一采用销轴连接，预留了标准轴承的安装位，能够有效降低连杆运动过程中的摩擦阻力，减少长期运行后的铰接点磨损量，延长结构的使用寿命。在实际应用场景中，这类连杆式步行结构相较于轮式移动结构，具备更强的地形适应能力，能够跨越高度不超过足部抬升行程的小型障碍物，不需要额外的越障辅助结构；相较于多自由度足式机器人，其控制逻辑极度简化，仅需控制驱动轴的转速即可调整行走速度，不需要复杂的步态算法支撑，适合用于科普教学场景下的机械原理演示，或是作为轻载移动平台的行走底盘，应用在厂区短途物料转运、展馆巡回讲解设备等对行走精度要求不高，但对结构可靠性、成本控制有严格要求的场景。结构的承载平台采用平板式设计，

　　上部空间无多余结构遮挡，可根据使用需求拓展安装各类功能组件，比如在平台上加装小型机械爪完成简易搬运作业，或是加装摄像模块完成固定路线的巡检作业。连杆构件的截面形状可根据载荷大小选择矩形管或是实心杆件，在轻载演示场景下可采用3D打印件制作，在需要承载一定重量的工业场景下可更换为铝合金或是钢制构件，适配不同的载荷工况需求。设计时特意将所有铰接点的转动轴线设置为平行布局，避免了空间连杆机构的复杂运动计算，降低了加工与装配的精度要求，普通的机加工条件即可完成所有零件的制作，不需要高精度的多轴加工设备，装配时仅需保证各连杆的杆长尺寸符合设计值，即可复现预期的步行运动轨迹，大幅降低了制作门槛。
