齿轮传动式多工位作业机械手结构设计

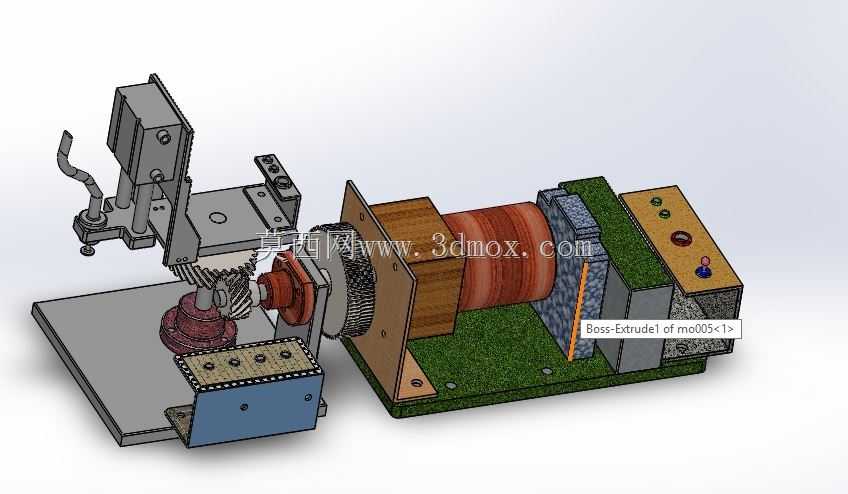

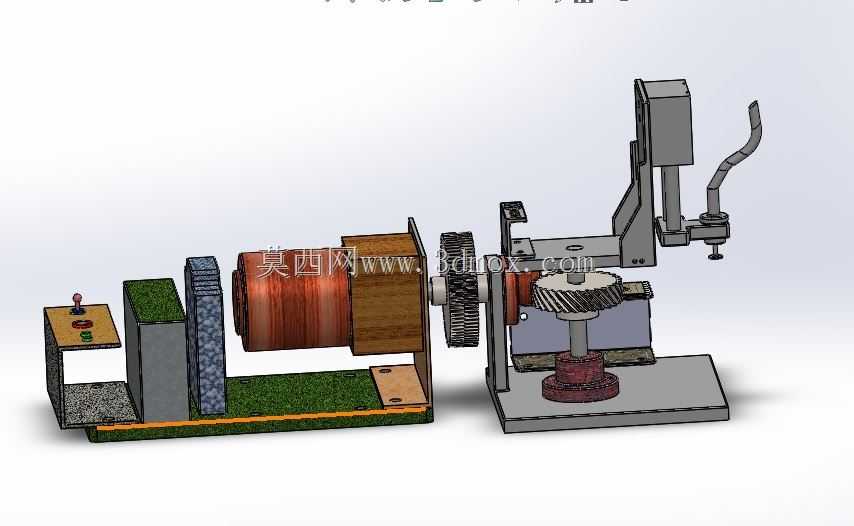

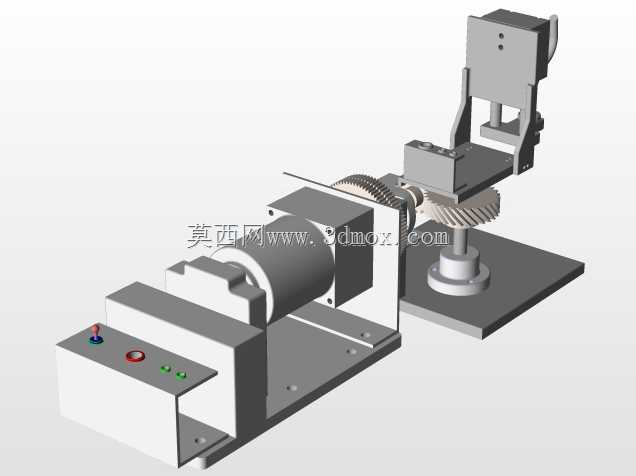

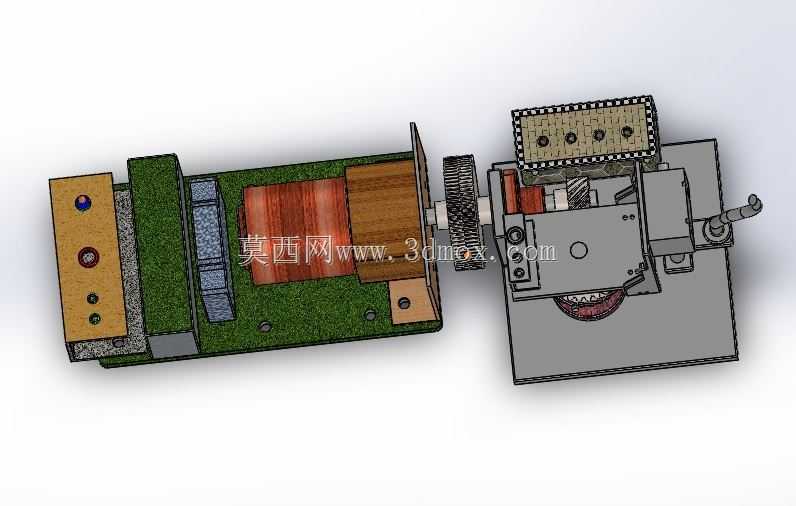

　　这套齿轮传动式多工位作业机械手，主要面向小尺寸零件的工序间转序、定点压装、工位排布验证类的产线搭建场景，常见于小型五金件加工、电子元器件预装配、小规格塑胶件修边后转运这类需要重复定点取放、附带简易压合作业的工位，替代人工完成高频次、定位精度要求在0.1mm级别的重复动作，降低人工操作的疲劳误差与安全风险。从结构布局来看，整套装置采用卧式动力输入加立式执行端的排布逻辑，动力输入端预留了电机安装位，可适配常规的低压直流伺服或者步进电机作为动力源，输入轴通过直齿轮组完成第一级减速，将电机的高转速低扭矩输出转换为低转速大扭矩的旋转动力，再通过锥齿轮换向结构将水平方向的旋转动力传递到垂直方向的执行主轴，

　　带动末端的作业臂完成定角度的工位切换动作。末端执行臂集成了弹簧缓冲式压头结构，在完成工位转移动作后，可配合底部的定位工装完成零件的简易压装、对位贴合动作，压头的行程通过侧边的限位螺杆进行调节，可适配不同高度的零件压装需求，避免压合行程过大造成零件损伤。整套设备的安装底座采用平板式结构，底座上预留了多组T型槽安装位，可根据实际产线的工位排布需求，调整侧边的料仓、定位工装的固定位置，料仓部分采用分层式设计，可分别存放待加工工件、加工完成工件，配合机械手的旋转动作完成自动上下料的循环流程。在设计思路上，这套结构优先考虑了传动链路的刚性，所有齿轮传动副都加装了侧边支撑轴承座，避免长悬臂轴在传动过程中出现挠性变形，导致末端定位精度偏移；

　　执行臂的旋转角度通过机械限位块配合槽轮结构实现精准的工位停顿，不需要额外加装复杂的角度编码器即可实现固定多工位的精准停靠，降低整套装置的电控复杂度与制造成本，适合小型加工厂的低成本自动化改造场景。从安装边界来看，整套装置的横向总长度控制在450mm以内，纵向宽度不超过200mm，执行端的最大作业高度距离底座安装面为180mm，可直接固定在常规的铝型材工作台上，不需要对现有产线的台架结构做大规模改造，安装时只需要保证底座安装面的平面度公差在0.05mm以内，即可保证整套传动结构的运行顺畅度，避免齿轮啮合过程中出现偏载、卡滞的问题。传动齿轮的模数选用1.5模的标准直齿与锥齿轮，零部件均采用常规标准件加工，不需要定制特殊规格的传动件，

　　后期维护时可直接采购标准配件进行更换，降低设备的运维成本。末端压头部分采用快换式接口设计，可根据实际作业需求更换夹爪、吸盘、点胶头等不同的执行末端，拓展设备的适用场景，除了基础的压合作业外，也可完成小零件的夹取转运、点位涂胶、零件检测对位等不同的作业任务。在结构细节处理上，所有传动部件的外侧都预留了防护罩安装位，实际投产时可加装亚克力或者薄钢板防护罩，避免生产过程中的碎屑、灰尘进入齿轮啮合区域，造成齿轮磨损加快、传动噪音增大的问题；动力输入轴端预留了联轴器安装位，可根据选用的电机输出轴尺寸灵活适配不同规格的联轴器，不需要对输入轴结构做二次修改。整套结构的受力路径经过优化，所有作业过程中的压合力、旋转冲击力都通过支撑轴承座直接传递到底座平板上，不会对齿轮啮合面造成额外的侧向载荷，有效延长传动部件的使用寿命，在常规的8小时两班制作业场景下，核心传动部件的使用寿命可达到12000小时以上，满足小型加工厂的长期使用需求。
