异形凸轮式间歇传动限位构件

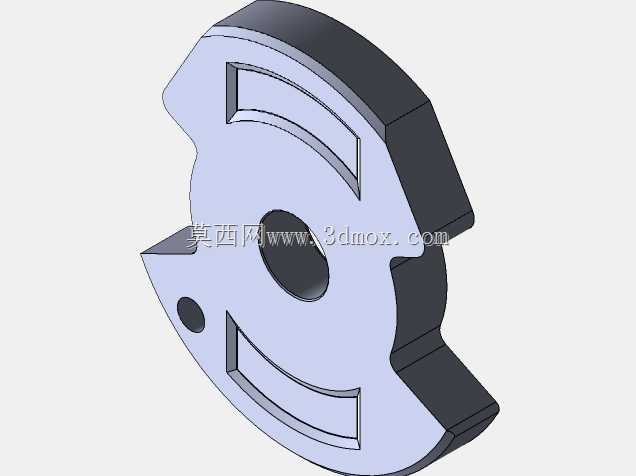

　　这类异形带槽盘状构件，核心应用在轻工包装、小型自动化装配线的间歇分度工位，常见于泡罩包装机的送料步进机构、小零件组装台的转位驱动单元，承担着把连续回转输入转化为预设角度间歇停顿输出的核心作用，和普通圆柱凸轮、槽轮相比，这类盘式异形凸轮的加工轮廓直接决定了工位停顿的时长与转位的冲击特性，设计阶段需要优先匹配工位的动作节拍。从结构功能来看，构件中心的通孔是动力输入轴的安装位，孔位公差一般取H7级，和传动轴采用过渡配合，搭配平键传递扭矩，避免回转过程中出现相对窜动；盘面一侧的小圆孔是工艺定位孔，在轮廓铣削、热处理淬火工序中作为装夹基准，保证轮廓形位公差控制在0.02mm以内，批量加工时也能作为快速定位的校验基准。

　　盘面上下对称开设的弧形凹槽，是和从动摆臂滚轮配合的工作廓面，凹槽的宽度和配套滚轮的直径保持0.1-0.15mm的间隙，既保证滚轮滚动顺畅无卡滞，又能避免间隙过大导致的传动冲击，停顿阶段凹槽的直边段会完全锁止从动件的位置，保证工位停顿期间装配、检测动作的定位精度，不会出现偏移。外轮廓的异形凸起是辅助限位结构，在从动件完成分度动作进入停顿区间时，凸起的侧边会和从动座上的限位挡块贴合，分担滚轮承受的侧向载荷，延长滚轮和凸轮廓面的使用寿命，尤其是在高速间歇运转的工况下，这种双重限位结构能大幅降低廓面的磨损速率，减少设备维护频次。设计这类构件时，首先要根据工位数量确定单次转位的角度，再结合输入轴的转速计算停顿与转位的时间占比，

　　反推凸轮廓面的曲线方程，一般转位段采用修正正弦加速度曲线，降低启动和停止瞬间的刚性冲击，避免从动件出现跳动；轮廓的厚度要根据传递的扭矩计算，保证足够的抗弯截面模量，避免受力时出现盘面变形，导致廓面和滚轮卡滞。安装边界方面，这类盘式凸轮的轴向安装尺寸需要和传动轴的轴肩长度匹配，安装后端面跳动控制在0.015mm以内，径向跳动不超过0.02mm，否则会导致滚轮和廓面的接触应力不均，局部出现过早磨损；外轮廓的最大回转半径需要预留足够的安全间隙，和周边的机架盖板、传动齿轮保持至少5mm的距离，避免运转过程中出现干涉。实际应用中，这类构件一般采用40Cr材质加工，廓面经过高频淬火处理，硬度达到HRC45-50，兼顾芯部韧性和表面耐磨性，

　　适合每分钟60-120次分度的中低速间歇传动场景，相比槽轮机构，它的停顿角度可以根据需求灵活定制，不需要受槽轮槽数的限制，在小工位、定制化的自动化设备中应用十分广泛。设计建模阶段需要重点校验廓面曲线和滚轮的啮合轨迹，避免出现运动干涉，同时要考虑加工工艺性，凹槽的转角处要预留和铣刀半径匹配的圆角，减少清根工序的加工难度，降低生产成本。
