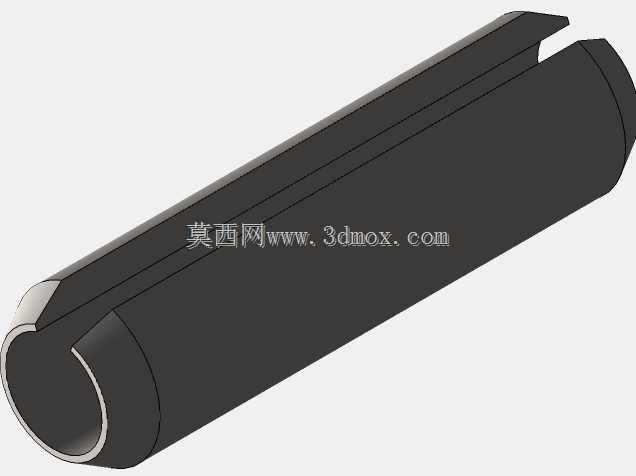

带轴向开槽空心圆柱连接销轴结构设计

　　在各类工装夹具、轻工输送设备以及小型工程机械的铰接点位设计中，这类带轴向开槽的空心圆柱销轴是十分常见的铰接承载零件，其核心作用是实现两个相对转动构件之间的铰接定位，同时传递既定范围内的径向载荷与小幅轴向窜动限位。不同于常规实心圆柱销的设计思路，这款销轴采用空心筒体结构，在满足同等抗剪强度要求的前提下，能够有效降低自身重量，对于有轻量化要求的手动工装、便携作业设备而言，这种结构能大幅降低操作端的负载，减少工人长时间操作的疲劳感。轴向开设的通长开槽并非工艺减重槽，而是功能结构槽：在装配过程中，开槽结构允许销轴产生可控的径向弹性收缩，能够顺利穿过公差带偏下限的铰接安装孔，装配到位后销轴依靠自身金属弹性回弹，

　　与安装孔内壁形成稳定的过盈配合趋势，无需额外加装开口销或者轴端挡圈即可实现轴向防脱，大幅减少装配工序的零件数量，提升现场装配效率。从安装边界来看，这款销轴的外圆直径需要与铰接构件的安装孔保持H7/p6的配合公差，筒体壁厚经过抗剪强度校核，能够覆盖常规轻载铰接点位的载荷需求，开槽的宽度经过反复验证，既保证装配时的收缩量足够，又不会因为开槽过宽导致销轴整体刚度不足，在承受额定径向载荷时不会出现筒体塌陷或者开槽异常扩张的问题。销轴的两端均做了小角度倒角处理，一方面是装配时的导入导向，避免安装过程中刮伤安装孔内壁的镀层或者加工面，另一方面也能去除机加工产生的锐边毛刺，防止装配工人被锐边划伤。在实际应用场景中，

　　这类销轴常被用在手动压力机的连杆铰接处、皮带输送机的侧挡辊铰接座、小型仓储笼的折叠门铰接点位，以及各类非标工装的转动连接部位。设计这类销轴时，首先要明确铰接点位的最大径向载荷，通过抗剪强度公式计算出所需的销轴最小直径，再结合安装空间的轴向长度确定销轴的总长度，空心结构的内径尺寸需要兼顾壁厚强度与减重需求，通常壁厚不小于外圆直径的六分之一，避免受载时出现失稳变形。轴向开槽的位置需要避开销轴的主要受载剪切面，开槽的长度略短于销轴总长度，两端保留完整的环形筒体结构，防止开槽端部出现应力集中导致的疲劳断裂。在三维建模过程中，需要重点关注开槽与筒体相交处的圆角处理，所有锐边都要做倒钝处理，建模时的尺寸公差需要与实际机加工的工艺能力匹配，

　　外圆面的粗糙度要求控制在Ra1.6以内，保证装配后铰接转动的顺畅性，不会出现卡滞或者磨损过快的问题。不同于需要额外锁止件的实心销轴，这款带开槽的空心销轴在维护时也更加便捷，拆卸时只需要使用卡簧钳插入销轴内孔，施加径向收缩力即可将销轴从安装孔中抽出，无需敲击或者使用拉马工具，对于需要频繁拆装调整的工装设备而言，这种特性能大幅缩短设备维护换型的时间。在材料选择上，这类销轴通常选用中碳钢经调质处理，表面做发黑防锈处理，兼顾强度与防锈能力，部分有耐腐蚀要求的应用场景也可以选用不锈钢材质加工，开槽结构的弹性特性在不锈钢材质上同样能够稳定实现。需要注意的是，这类销轴不适用于重载冲击的铰接点位，因为空心结构的抗冲击能力弱于同直径的实心销轴，在选型时需要严格核对载荷参数，避免超载使用导致销轴变形断裂。
