重型G型夹紧工装结构设计方案

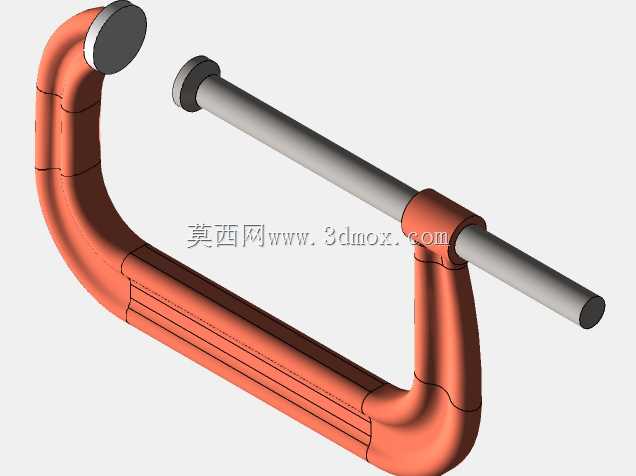

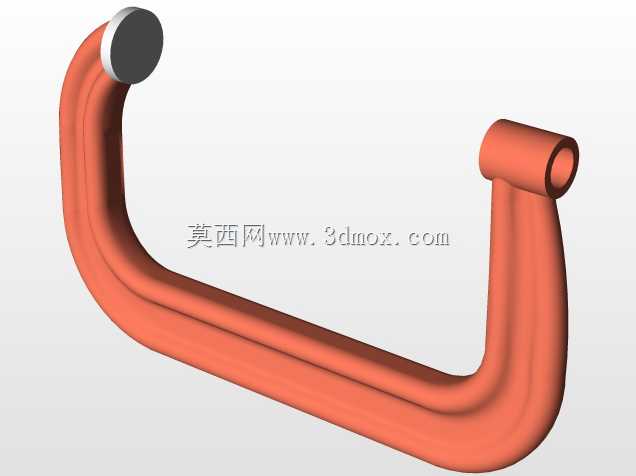

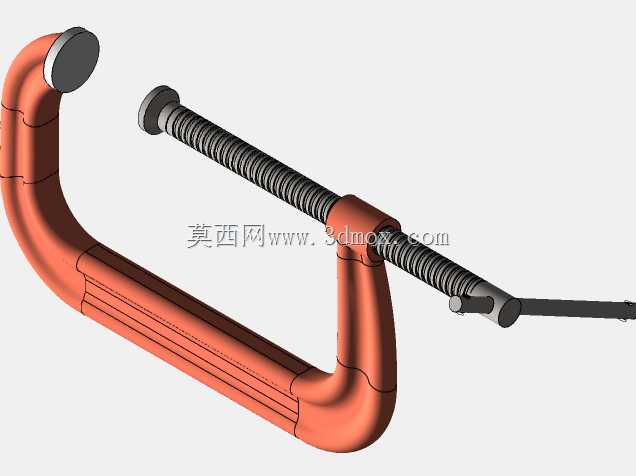

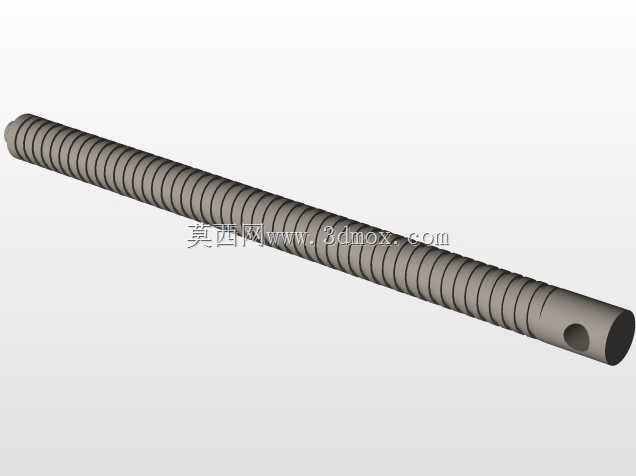

　　在钣金加工、木工拼接、小型工件组焊以及设备临时维修的作业场景里，这类G型夹紧工具的出镜率一直居高不下，它不需要配套复杂的动力源，纯手动操作就能快速完成工件的压紧固定，不管是零散的维修补焊工位，还是小批量定制加工的操作台边，都能看到它的使用痕迹。从结构功能来看，这套夹紧装置的核心逻辑是通过C型架体形成刚性支撑边界，配合带T型手柄的传动螺杆实现夹紧行程的调节，架体的弧形过渡段做了等强度的壁厚设计，在保证整体抗弯折能力的前提下，尽可能控制了整体重量，避免长时间手持操作带来的额外负重。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，它的自锁性能更稳定，夹紧后不会因为作业过程中的振动出现松脱，同时梯形螺纹的牙型强度更高，反复夹紧松开的磨损量更小，

　　能适配高频次的工位使用需求。螺杆端部的压头做了可转动的分体设计，夹紧过程中压头会贴合工件表面同步止转，不会因为螺杆旋转带动工件移位，也能避免压头刮伤已加工的工件表面，架体另一端的固定承压面做了平面度处理，和活动压头保持平行度公差，保证夹紧力能垂直作用在工件贴合面上，不会出现偏载导致的工件翘起问题。设计过程中首先要明确夹持行程的边界，也就是架体开口的最大深度和最大张开距离，这两个参数直接决定了工具能适配的工件厚度范围，架体的截面尺寸需要根据额定夹紧力做抗弯校核，尤其是弧形拐角的位置，是应力集中的高发区域，建模时需要做合理的圆角过渡，避免直角结构带来的应力断裂风险。螺杆的长度要匹配最大张开行程，同时要预留足够的啮合螺纹长度，

　　保证夹紧到最大行程时，螺杆和架体上的螺母座还有足够的啮合扣数，避免螺纹滑牙失效。T型手柄的长度需要匹配普通人的手动力矩，太长会导致整体收纳不便，太短则会让夹紧操作费力，设计时要平衡操作力和便携性的关系，手柄和螺杆的连接位置做了防脱结构，避免手柄在转动过程中从螺杆上脱落。从安装和使用边界来看，这类手动夹具不需要固定安装，可根据作业需求随时挪动位置，使用时只需要转动手柄张开螺杆到略大于工件厚度的尺寸，将架体跨在待夹紧的工件组合面上，转动手柄带动螺杆进给，直到压头压紧工件达到需要的夹紧力即可，不管是两个钣金件的定位焊固定，还是木工粘接时的施压固化，或是小型零件钻孔时的临时装夹，它都能提供稳定的压紧力。

　　架体表面的包覆层一方面是起到握持防滑的作用，另一方面也能避免金属架体和工件表面硬接触产生磕碰划痕，在一些对表面质量要求高的工件加工场景里，这种细节设计能减少后续的表面修复工作量。和大型的液压、气动夹紧工装相比，这类手动G型夹的优势在于灵活性极强，不需要外接气源、电源，也不需要提前做安装调试，拿到作业现场就能直接使用，对于零散的、非流水线的加工作业来说，它的适配性远高于固定式的夹紧装置。建模过程中需要重点关注螺杆和螺母座的配合间隙，间隙过大会导致夹紧时螺杆晃动，影响夹紧的稳定性，间隙过小则会让转动操作卡滞，尤其是在有少量加工碎屑的作业环境里，合理的配合间隙能避免碎屑卡入螺纹副导致工具无法正常操作。压头和螺杆端部的连接要保留合适的转动间隙，保证压头在贴合工件后能自由停止转动，同时不会从螺杆端部脱落，架体的整体重心要尽量靠近承压面一侧，这样在夹持悬空工件时，不会因为重心偏移导致夹具侧翻脱落。
