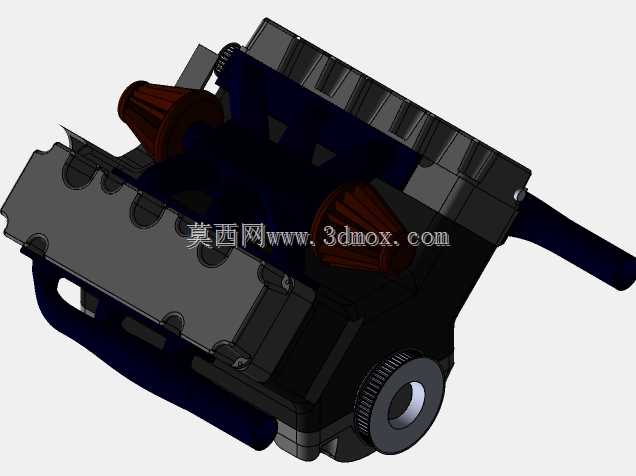

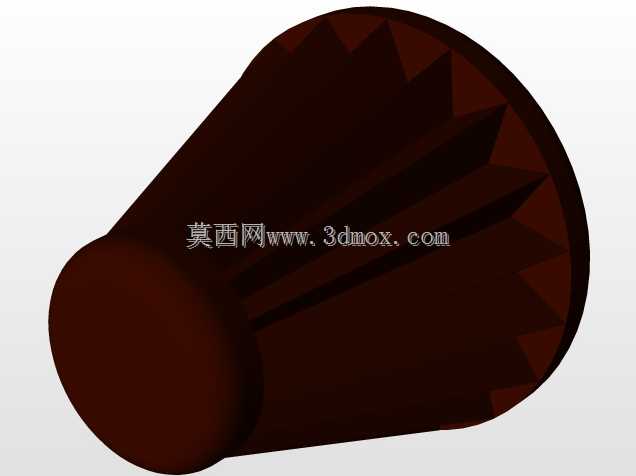

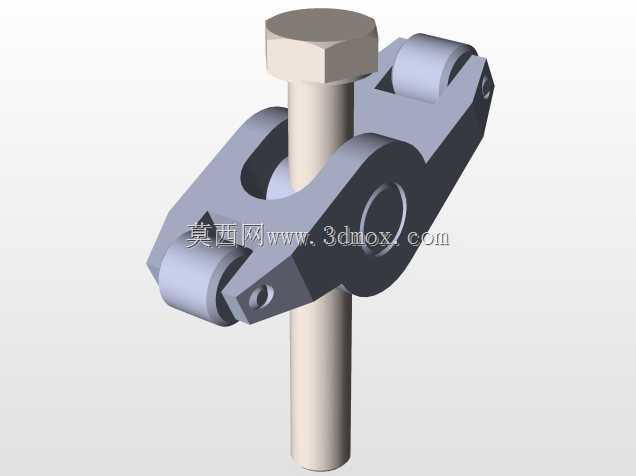

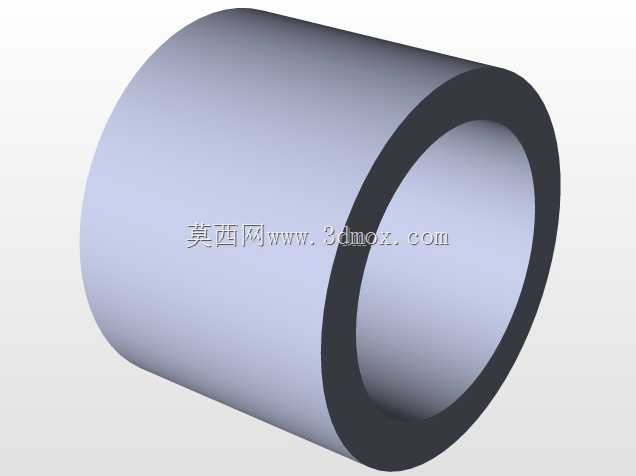

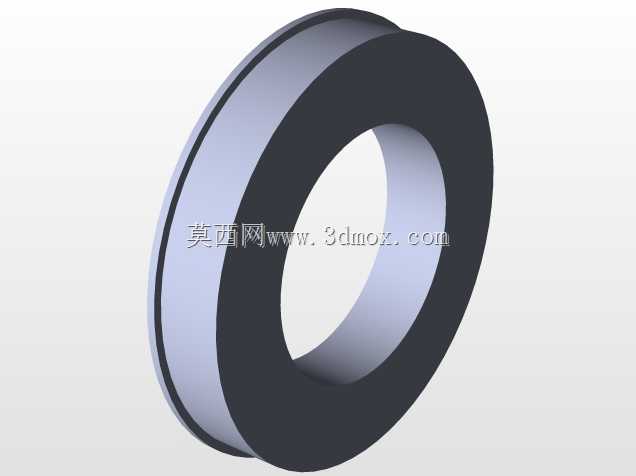

V型六缸汽车动力总成结构展示

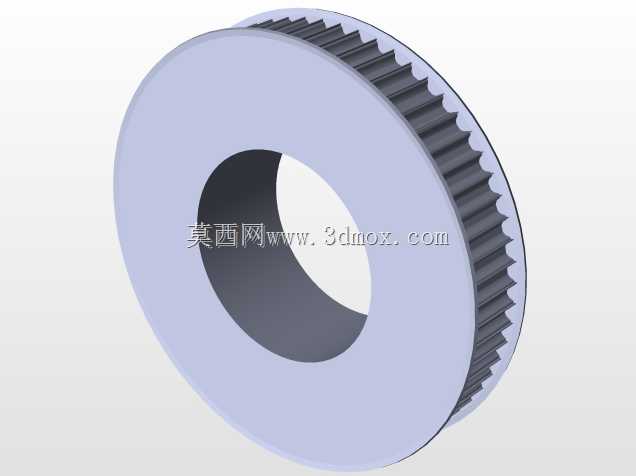

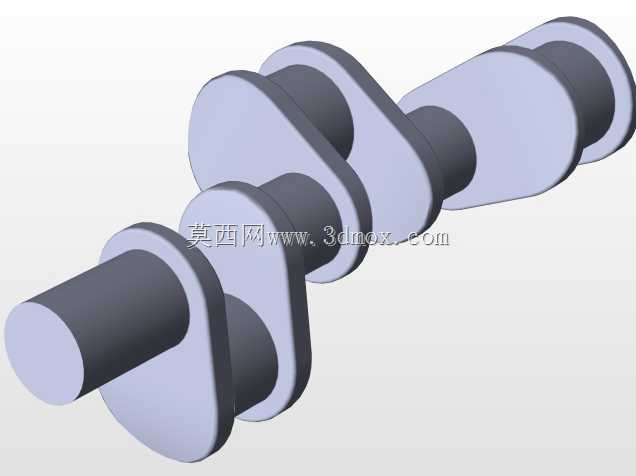

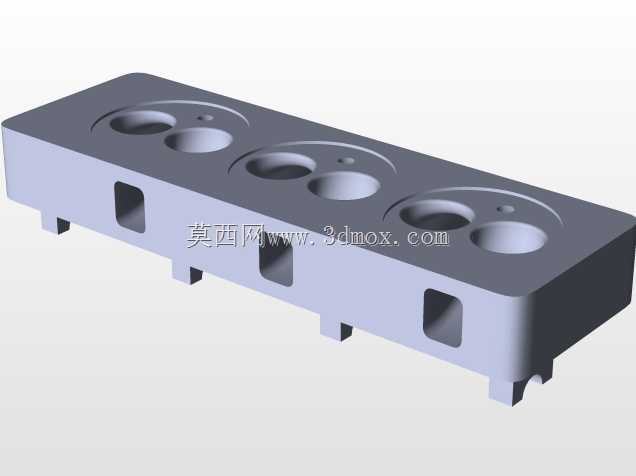

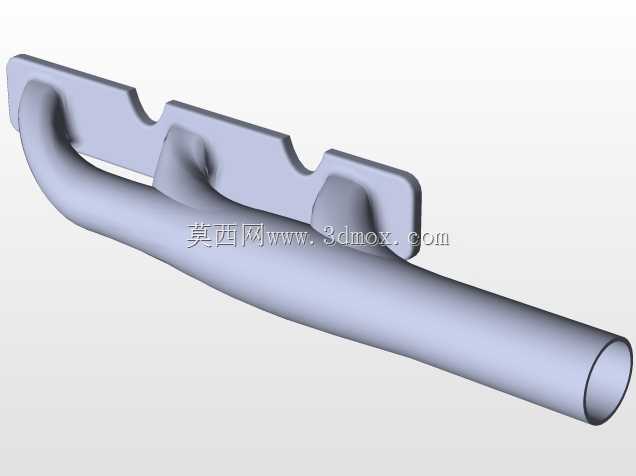

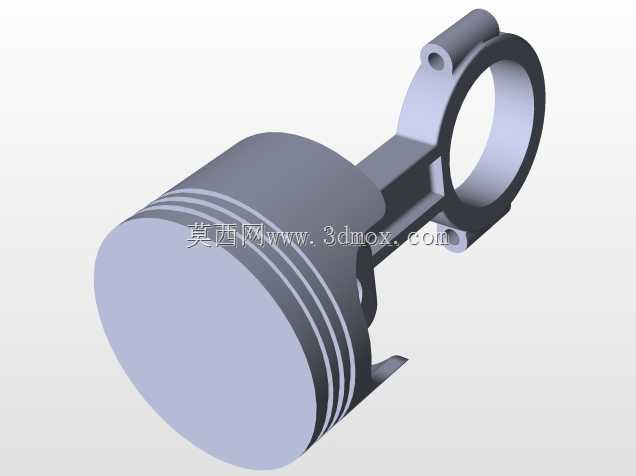

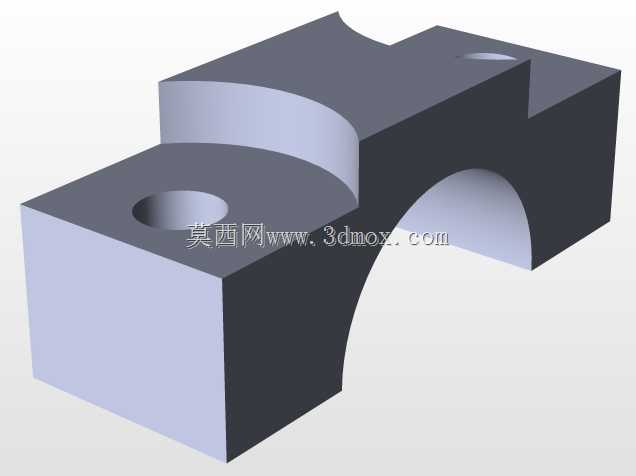

在前置前驱乘用车型的动力舱布局设计中，横向布置的动力单元对轴向尺寸的约束极为严苛，传统直列六缸机型因长度过大无法适配横置平台，V型六缸结构通过将六个气缸分为两列呈夹角布置，大幅压缩了动力单元的轴向长度，能够完美适配横向前驱平台的安装边界，这也是该结构在民用乘用车辆、轻型商用车辆上得到广泛应用的核心原因。从结构设计逻辑来看，两列气缸通常采用60度或90度夹角布置，60度夹角的结构在运转平衡性上表现更优，一阶与二阶振动可通过曲轴配重实现较好的抵消，不需要额外加装平衡轴即可满足乘用车辆的NVH设计要求；90度夹角的结构则在布局兼容性上更具优势，能够更方便地布置进排气歧管、增压管路与附属驱动部件，在大排量增压机型上应用较多。建模过程中需要重点关注气缸体的加强筋布局，两列气缸的夹角区域是曲轴箱受力最复杂的位置，燃气爆发压力会通过曲轴传递到主轴承座，再传导至气缸体侧壁，因此夹角区域的加强筋需要兼顾刚度与重量控制，避免出现应力集中导致的缸体变形，影响气缸密封性能。曲轴的平衡配重设计需要与活塞连杆组的往复运动质量精准匹配，每个曲柄的配重块需要抵消对应气缸活塞连杆组件的一阶往复惯性力，保证发动机在常用转速区间的运转平顺性。进排气歧管的布置需要避让动力舱内的悬置安装点、冷却管路与线束走向，排气侧需要预留三元催化器与增压器的安装空间，进气侧则需要兼顾进气谐振腔的布置，保证进气效率的同时控制进气噪声。从安装边界来看，该结构的动力单元总长度较同排量直列四缸机型仅增加少量尺寸，能够直接适配多数横置前驱平台的动力舱安装点，不需要对车身前纵梁、副车架结构做大幅修改，大幅降低了车型平台的动力适配成本。在附属部件的布局上，发电机、空调压缩机、水泵等附件通常布置在发动机前端的轮系侧，通过多楔带由曲轴驱动，张紧轮的布置需要保证各附件轮的包角满足传动要求，避免皮带打滑导致的附件功能失效。气缸盖的冷却水套设计需要保证两列气缸的冷却均匀性，避免出现局部过热导致的爆震问题，机油道的布置则需要保证曲轴轴承、凸轮轴轴承在各个工况下都能得到充足的机油润滑，减少运动部件的磨损。
