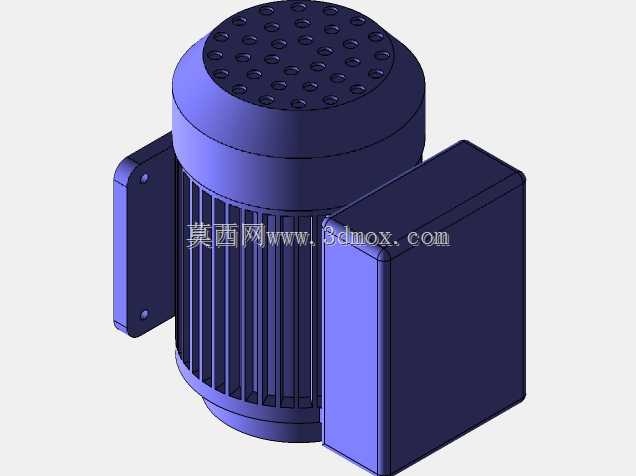

日常做小型输送线、桌面级工装夹具、小型实验台架的动力选型时,0.5马力这个功率段的电动马达是出镜率极高的部件,很多刚入行的结构工程师容易忽略这类小功率电机的安装细节,要么留的接线盒空间不够,要么安装脚的固定孔位对不上,最后现场装的时候要重新扩孔甚至改机架,耽误项目进度。这个模型还原的是工业场景里最常用的卧式脚座安装0.5马力电动马达,先从实际应用场景说,这类功率的电机不会用在重载设备上,大多配套小型皮带输送机、实验室搅拌装置、小型风机、半自动包装线的送料机构、五金加工的小型台钻改装动力头,还有一些农用小型机具的动力源,覆盖轻工、电子、食品加工、实验装备多个领域,因为功率不大,运行时的振动和噪音都控制在比较友好的范围,不需要做特别厚重的减震基础,普通方管焊接的机架就能直接固定。
从功能特性来看,这个功率段的电机多为三相异步或者单相民用供电版本,模型里还原的散热筋结构是这类自扇冷电机的核心设计,电机运行时尾部的风叶跟着转轴转动,气流顺着机壳外壁的轴向散热筋流过,能把定子绕组产生的热量持续带出去,不需要额外外接冷却管路,日常维护只需要定期检查两端轴承的润滑脂状态就行,运维成本很低。模型上的接线盒设置在机壳侧方,是行业里通用的方位设计,现场接线的时候可以根据布线方向调整接线盒的朝向,不用额外做转接弯头,减少布线的弯折半径,避免电缆线因为长期弯折出现绝缘层破损。顶部的端盖做了密集的凹点结构,一方面是增强端盖的结构刚性,另一方面也能增加端盖的散热面积,辅助提升整机的散热效率,毕竟小功率电机的散热冗余本来就不算大,每一处能增加换热面积的细节都能提升长时间运行的稳定性。
说到设计思路,做这个模型的时候首先要对齐的是行业通用的安装尺寸边界,不能随便画个大概外形,不然工程师拿去做装配干涉检查的时候没有参考价值。首先是两个安装脚的孔距,这个功率段的卧式电机脚座孔距是有通用行业规范的,孔的大小适配M8或者M10的固定螺栓,安装脚的厚度足够承受电机满功率运行时的扭矩反力,不会因为长期启停出现脚座断裂的问题。机壳的外径尺寸、转轴的中心高是选型时最核心的参数,中心高决定了电机装到机架上之后,输出轴和配套从动轮的中心高是否对齐,如果中心高做不准,皮带传动的时候会出现皮带偏磨,联轴器连接的时候会出现别劲,轻则加快轴承磨损,重则出现断轴的故障。模型里的接线盒尺寸是按照实际接线的空间需求做的,内部预留了接线端子排的安装位置,盒盖和盒体的结合面做了止口结构,能防止日常车间里的灰尘、飞溅的切削液进到接线盒里,避免出现短路故障。
再说到安装边界的细节,很多工程师做布局的时候只考虑电机本体的尺寸,忘了接线盒外凸的部分,结果最后机架的横梁刚好挡在接线盒位置,电缆没法接,还要重新切机架。这个模型里接线盒的外凸尺寸、端盖的轴向突出长度、安装脚的突出宽度都做了1:1的还原,做装配检查的时候可以直接把模型调入装配体,提前排查干涉问题。另外电机输出轴的轴径、键槽尺寸也符合对应功率段的通用规范,配套标准的皮带轮、联轴器都能直接装,不用二次加工轴头。从结构细节来看,机壳的散热筋是等间距分布的,筋的高度和厚度都经过实际验证,既不会因为筋太薄导致铸造的时候出现缺料,也不会因为筋太厚增加不必要的整机重量。两端的端盖和机壳采用止口定位,装配的时候能保证两端轴承室的同轴度,减少转子转动时的径向跳动,降低运行噪音。
实际做项目的时候,这类小电机的选型经常被放到最后,等整个设备的结构都定完了才想起选动力,很容易出现安装空间留小了的问题,有精准的三维模型提前介入布局,就能在设计初期把电机的安装位置、布线空间、维护预留空间都考虑进去,比如要预留出拆接线盒盖的扳手空间,预留出后期更换轴承时拆端盖的操作空间,不能把电机紧紧塞在两个结构件中间,后期维护的时候拆都拆不下来。另外这个卧式安装的结构相比立式法兰安装的版本,适配性更强,不需要配套专门的法兰安装座,直接锁在机架平面上就行,对于很多低成本的小型设备来说,能省掉不少加工件的成本,而且脚座固定的方式抗振动性能更好,长期运行不容易出现固定螺栓松动的问题。很多刚接触机械设计的人觉得小电机结构简单,随便画个圆柱加个轴就行,真到现场装配的时候才发现各种尺寸对不上,不是散热筋和机架干涉,就是接线盒顶到了设备护板,精准的三维模型能帮设计师提前规避这些低级错误,减少现场整改的工作量,提升整个设计的落地效率。
