工业设备用嵌入式电源控制箱体结构设计

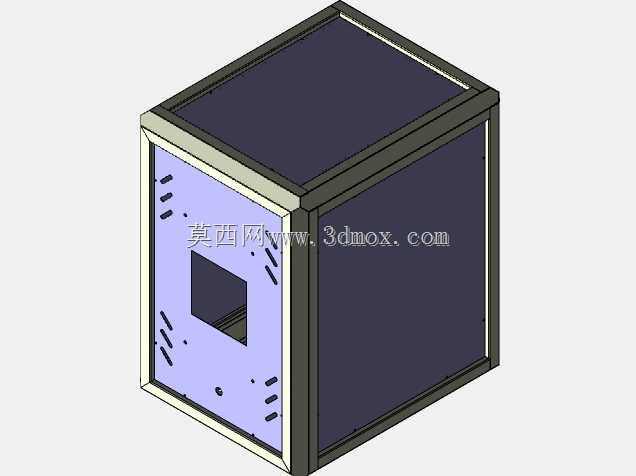

　　这款电源控制箱体的设计，最初是针对车间小型自动化产线的分布式供电控制需求做的适配，区别于常规落地式动力柜，它采用立方体嵌入式安装结构，能直接嵌入设备侧方的预留安装位，不额外占用产线周边的操作通行空间，在单机自动化设备、小型模块化工作站的供电回路搭建场景里，这类紧凑型控制箱的适配性远高于大尺寸柜体。从实际使用逻辑来看，这个箱体承担的是单台设备的电源分断、回路保护、本地供电状态管控的功能，内部预留的安装空间可以排布小型断路器、接线端子排、电源指示灯以及急停扩展模块，正面面板预留的方形开孔是为了嵌入电源状态显示模块或者主电源分断开关的操作手柄，面板上分布的多组长条开孔是散热通风槽，同时兼顾了内部元件工作时的热量导出与基础的防异物侵入要求，

　　避免车间加工产生的金属切屑直接落入箱体内部造成电气短路风险。在结构设计的考量上，箱体采用框架拼接加面板锁附的结构形式，侧边与背部的封闭盖板通过紧固件固定在框架上，安装维护时可以根据现场接线的操作方向选择拆卸对应侧的盖板，不用整体将箱体从安装位拆出就能完成内部接线与元件更换，大幅降低现场运维的操作难度。面板与框架的衔接位置做了折边止口设计，装配后面板与框架贴合面形成弯折的防护缝隙，能阻挡大部分飞溅的切削液、粉尘从拼接缝隙进入箱体内部，适配车间多尘、有少量液体飞溅的作业环境。关于安装边界的设计，箱体整体为正立方体结构，各边的安装折边预留了标准的紧固件过孔，安装时可以通过侧边的安装孔直接固定在设备机架的预留安装梁上，

　　不需要额外制作过渡安装支架；面板的突出尺寸控制在极小范围内，安装完成后面板几乎与设备外表面齐平，不会因为柜体突出造成操作人员过往时的磕碰风险。内部的安装导轨预留位置按照常规低压电气元件的安装尺寸做了排布，元件安装位与箱体内壁之间预留了足够的走线空间，主回路进线与控制回路出线可以分别从箱体不同方向的预留敲落孔穿出，避免强电与弱电线路在箱体内交叉排布造成的信号干扰。面板上的散热槽开孔位置做了错位设计，外部的液体或者粉尘不会直接通过通风槽直吹到内部电气元件上，在保证通风散热效率的同时，兼顾了柜体的基础防护能力。框架的边角位置做了圆弧过渡处理，没有尖锐的外露棱角，避免装配和运维过程中划伤操作人员。从结构强度的角度来看，

　　箱体框架采用折弯型材拼接的形式，整体抗形变能力满足车间设备运行时的振动工况要求，即使设备长期运行产生持续振动，箱体框架也不会出现形变导致的盖板松动、面板移位问题，内部安装的电气元件不会因为柜体形变出现接线松动、接触不良的故障。在实际选型适配时，这类控制箱可以直接替代设备原配的简易电源接线盒，相比裸露的接线端子排，封闭的箱体结构能更好的保护供电回路元件，避免人员意外触碰带电部件造成安全隐患，同时统一的外观结构也能提升设备整体的外观规整度，让设备的电气布线更加规范整洁。
