卧式安装三相感应交流电机结构

　　在常规工业传动场景里，这类卧式安装的感应电机是产线动力单元里最常见的配置，从输送线辊道驱动、小型风机泵类负载，到普通机床的进给传动、轻工设备的主运动驱动，都能见到同结构电机的应用。不同于伺服类电机需要配套驱动器做高精度位置控制，这类感应电机直接接入工频三相交流电即可稳定运行，对配套电控的要求更低，日常维护的门槛也不高，在没有高精度调速、位置控制需求的通用传动场景里，综合使用成本优势非常明显。

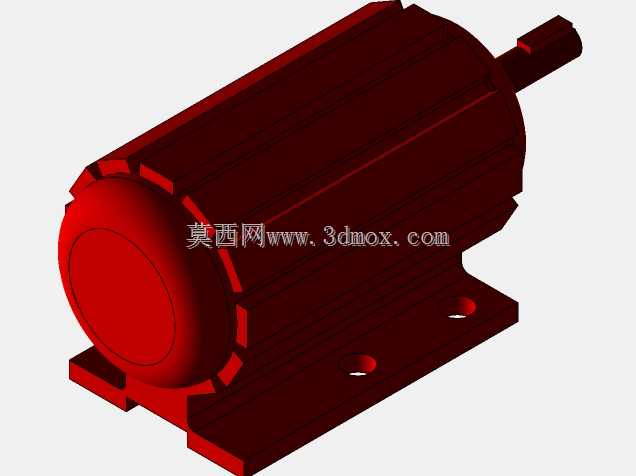

　　从结构设计逻辑来看，这个模型完整还原了铸铁机座的核心特征：机座外侧沿周向分布的散热筋是设计里的关键细节，电机运行时定子绕组产生的热量会通过定子铁芯传导到机座，这些沿轴向排布的散热筋能大幅增加机座和空气的接触面积，配合电机尾部自带的风叶随轴转动形成的轴向气流，就能把运行产生的热量持续带走，保证绕组温度维持在绝缘等级允许的范围内，避免长期过热导致绝缘老化缩短使用寿命。机座底部的一体式安装脚是卧式安装结构的核心，两个安装脚上面开有长圆形的安装孔，这种孔型设计是现场安装的实用考量：安装时可以在小范围内调整电机的轴向位置，方便调整和被驱动部件之间的同轴度，也能抵消一部分安装底座的加工误差，降低安装对位的难度。安装脚的厚度、机座和安装脚之间的过渡圆角都做了对应还原，这部分结构直接决定电机安装后的刚性，要是过渡位置设计太薄、圆角不足，电机满负荷运行时的振动很容易导致安装脚位置出现应力集中，长期运行甚至会出现机座开裂的问题。

　　轴伸端的结构设计完全匹配通用工业标准，伸出的轴段加工有标准的键槽，配套平键就可以和联轴器、皮带轮、齿轮等传动件实现可靠的扭矩传递，不会出现传动打滑的问题。轴伸的长度、直径都符合对应机座号的通用尺寸规范，选型替换时不需要额外修改连接端的结构，能直接适配市面上同规格的通用传动配件。端盖和机座的配合采用止口定位结构，这种设计能保证端盖安装后和机座的同轴度，进而支撑两端的轴承保持转子和定子之间的均匀气隙，气隙的均匀性直接影响电机的运行效率和振动噪声，如果气隙不均，会导致电机运行时磁拉力不平衡，不仅会增大运行噪声，严重时还会出现转子扫膛的故障，损坏定子绕组和转子铁芯。

　　从安装边界来看，这类电机的整体外形轮廓规整，没有外凸的易干涉结构，安装时需要预留的空间主要包含几个部分：首先是底部安装脚的安装平面需要保证平面度，避免强行锁紧安装螺栓导致机座变形，卡滞两端轴承；其次是轴伸端要预留足够的传动件安装空间，尾部要预留风罩的通风空间，不能紧贴设备柜体或者其他结构件挡住进风通道，否则会大幅降低散热效率；另外接线盒的位置一般设置在机座侧面，要预留接线和后期维护的操作空间，方便电源线接入和日常的接线检查。

　　在实际设备选型做三维布局时，这个模型可以直接导入装配体做干涉检查，提前确认电机和周边机架、传动部件、防护结构之间的间隙是否合理，避免后期加工装配时才发现空间不足的问题。建模时对各个配合面的尺寸还原度，能直接支撑装配公差的前期校验，比如安装孔的孔距、轴伸的中心高，都是布局时需要严格匹配的核心尺寸，中心高的尺寸直接决定电机输出轴和被驱动部件输入轴的高度差，要是前期布局时这个尺寸出现偏差，后期安装时就需要额外加调整垫片，甚至要重新加工安装底座，大幅增加现场安装的工作量。

　　这类感应电机的结构经过了多年的工业应用验证，各个结构细节的设计都有明确的工程目的，没有多余的装饰性结构，所有的外形特征都是服务于散热、安装、传动、防护这几个核心功能，做结构设计时参考这类成熟的工业产品结构，能有效避免设计出的部件出现工艺性差、可靠性不足的问题。
